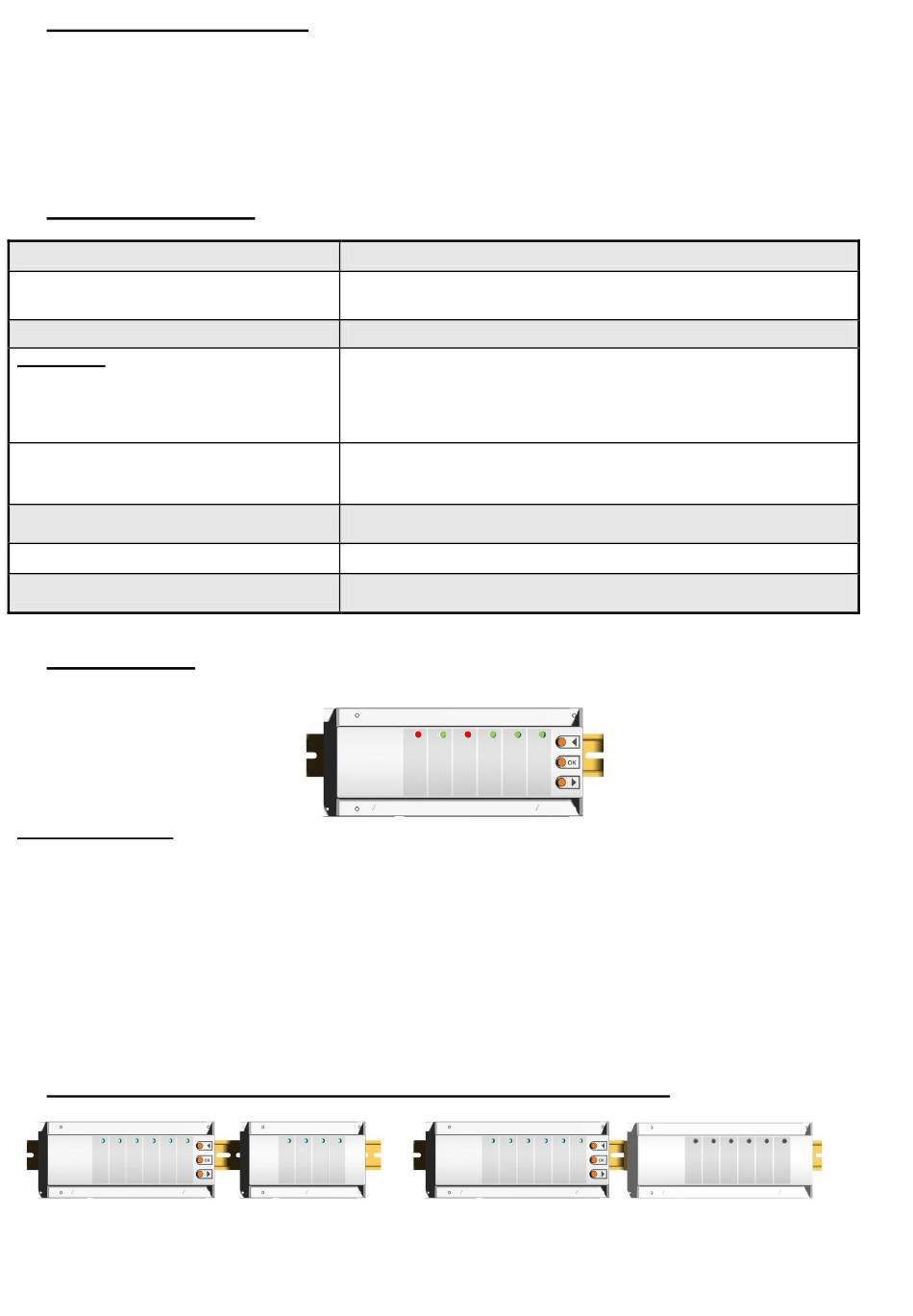

1. SZERELÉSI ÚTMUTATÓ
6 zónás rádiófrekvenciás szabályzó főegység (Master)
Rádiófrekvenciás szabályzó főegység 868 MHz. A helyiségek hőmérsékletének egyedi szabályzásához
rádiófrekvenciás termosztátokkal és alapállapotban zárt, elektrotermikus meghajtó motorokkal (NC).
A zónák száma a kiegészítő, bővítő egységek kombinációjával növelhető.
2. MŰSZAKI ADATOK
Üzemi hőmérséklet
Szabályzási karakterisztika
Üzemi feszültség
Kimenetek:
Szivattyúk és tartozékok
Meghajtó motor (NC)
Rádiófrekvenciás tartomány
Engedélyek
Védelmi osztály
Kombinációk
3. LED KIJELZŐ
Normális üzemmód:
Röviden felvillanó zöld fény:
A megfelelő termosztáttól bejövő rádiófrekvenciás jel
Vörös állandó fény:
Fűtési igény (meghajtó motor nyitott állapotban van vagy éppen nyit)
Villogó vörös fény:
Hibajelentés: A rádiófrekvenciás kapcsolat megszakadt a termosztát és a zónaszabályzó között.
Ellenőrizze a megfelelő termosztát elemeinek a töltöttségét! Elemcsere esetén, mindig mindkét elemet cserélje ki!
* Ha minden csatorna vörösen villog, akkor ellenőrizze először az antenna csatlakozását, mielőtt az összes elemet
kicserélné!
4. LEHETSÉGES KOMBINÁCIÓK A BŐVÍTŐ EGYSÉGEKKEL
ERWEITERUNGSMODULEN
0°C - 50°C-ig
Arányos, integráló vezérlés: 15 perces ciklus, 2°C-os intervallum.
Rövidzár elleni ciklus: 3 perc KI, 2 perc BE
230VAC +- 10%, 50Hz
Relé => 5A / 230VAC (potenciálmentes)
Relé => 5A / 230 VAC ( L, N)
868, 3 MHz, <10mW.
Hatótávolság: kb. 180 méter szabadban
Hatótávolság: kb. 50 méter átlagos épületben
EN 300220-1, -2
EN 301489-1, -3
IP 30
10 zóna => 1 főegység 6 zónás + 1 bővítő egység 4 zónás
12 zóna => 1 főegység 6 zónás + 1 bővítő egység 6 zónás
