4.2. Conexiones eléctricas para captación aerotérmica (Esquemas A y B)
Si el sistema de captación es puramente aerotémico utilizando solo unidades AU12 (ver esquemas A y B de la Figura 3.1) se deben
hacer las siguientes conexiones eléctricas:
AU12
NTC

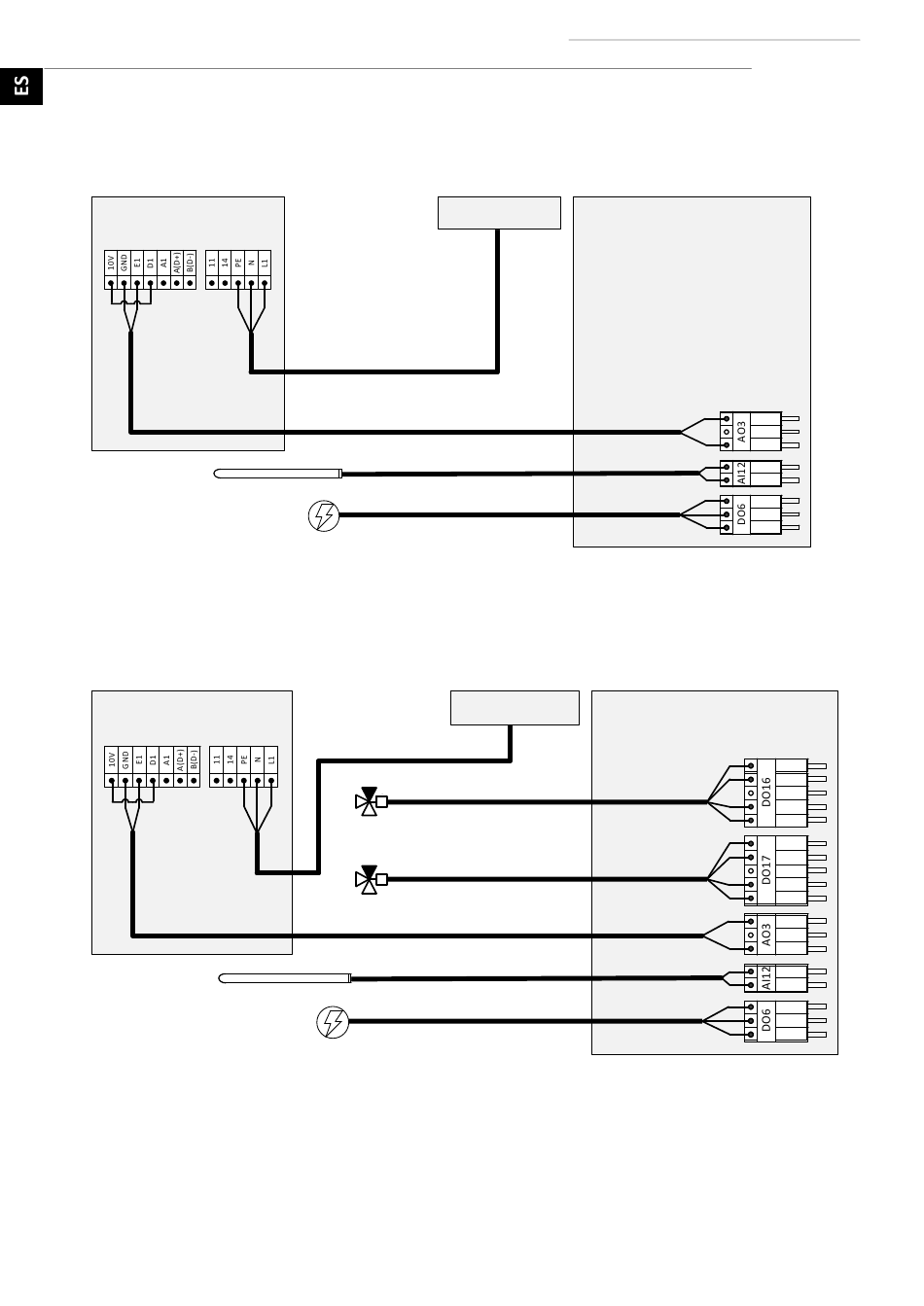

Figura 4.2. Conexiones eléctricas para captación aerotérmica (Esquemas A y B).
4.3. Conexiones eléctricas para captación híbrida geotérmica-aerotérmica (Esquema C)
Si el sistema de captación es híbrido geotérmico-aerotérmico (ver esquema C de la Figura 3.1) se deben hacer las siguientes
conexiones eléctricas:
AU12
NTC
Figura 4.3. Conexiones eléctricas para captación híbrida geotérmica-aerotémica (Esquema C).
Nota: En las instalaciones que se desee evitar el consumo del ventilado en parado por señal 0Vdc se puede interrumpir la
alimentación eléctrica del mismo con la señal DO16, Lon. Si existen otros elementos conectados en el mismo terminal como por
ejemplo válvulas de 3 vías, se debe instalar un relé para evitar conflictos por retornos de tensión.
