Funzionamento solo con il rilevatore aerotermico. Per temperature elevate dell'aria esterna, l'assorbimento nel rilevatore
aerotermico è più efficiente rispetto al geotermico. Pertanto, la pompa di calore posiziona le valvole a 3 vie in modo da
effettuare un bypass nel rilevatore geotermico e circola solo nel rilevatore aerotermico.

Operazione ibrida. Per temperature dell'aria esterna intermedie, la pompa di calore può assorbire energia in modo
efficiente sia nel rilevatore aerotermico che in quello geotermico. Pertanto, la pompa di calore posiziona le valvole a 3 vie
in modo che il liquido anticongelante circoli attraverso il rilevatore aerotermico e in seguito attraverso il rilevatore
geotermico.

Operazione solo con rilevatore geotermico. Per temperature basse dell'aria esterna, l'assorbimento nel rilevatore
geotermico è più efficiente che in quello aerotermico. Pertanto, la pompa di calore posiziona le valvole a 3 vie in modo da
effettuare un bypass nel rilevatore aerotermico e circola solo nel rilevatore geotermico.

4. Impianto elettrico


Prima di effettuare qualsiasi operazione sul quadro elettrico, scollegare l'alimentazione
elettrica.
PERICOLO!
Tutti i collegamenti elettrici necessari per il corretto funzionamento delle unità AU12 si devono effettuare dal quadro elettrico delle
pompe di calore ecoGEO. Il controllo della pompa di calore è capace di gestire completamente tutti gli schemi della Figura 3.1.
4.1. Quadro elettrico dell'unità ecoGEO AU12.

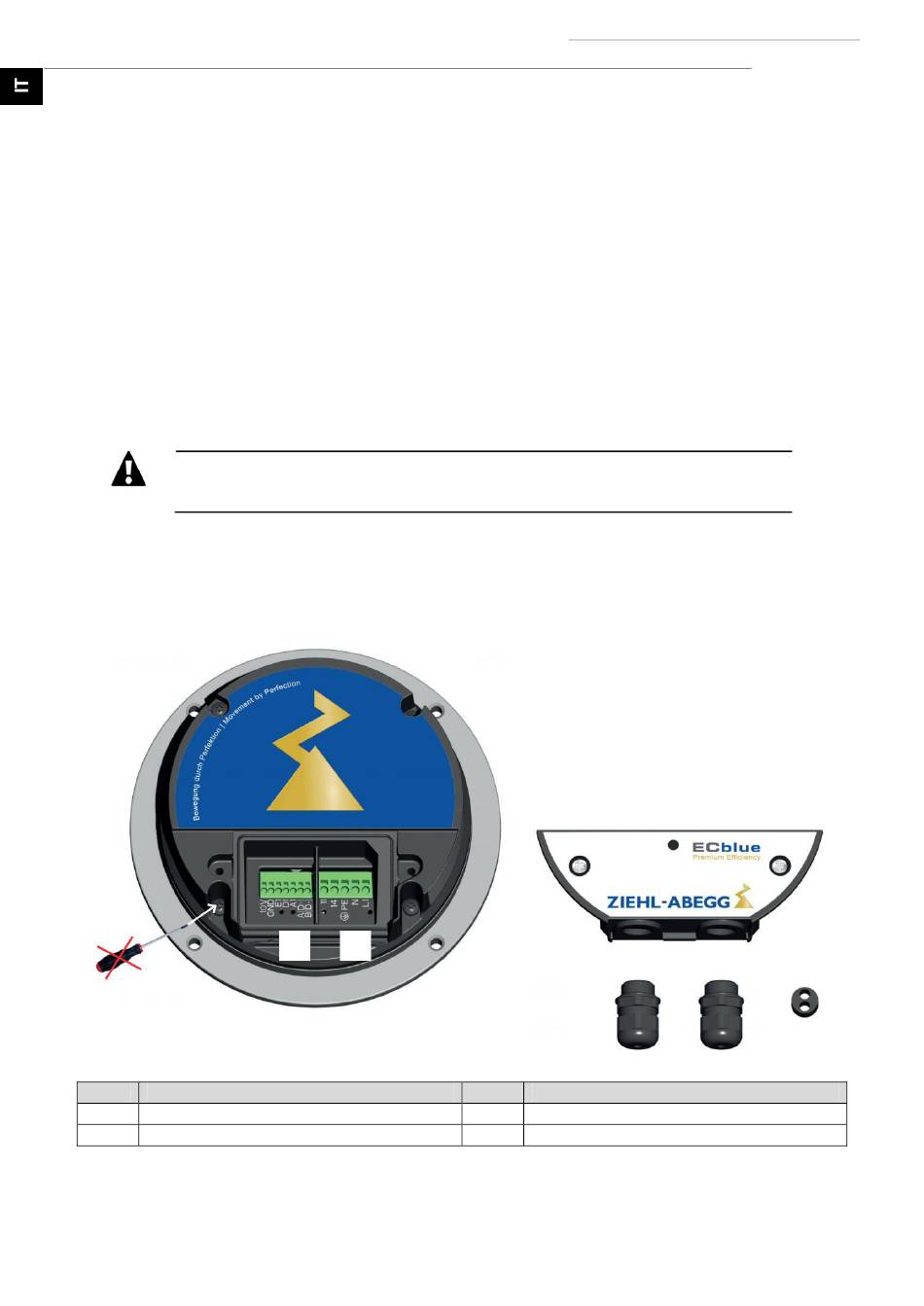

A seguire viene illustrata l'interruzione della scatola dei collegamenti elettrici dell'unità ecoGEO AU12.
Nº
1 Collegamenti elettrici di controllo
2 Collegamenti elettrici di potenza
2
1
Figura 4.1. Quadro elettrico dell'unità AU12.
Descrizione
Tabella 4.1. Componenti del quadro elettrico dell'unità AU12.
Manuale di installazione e assistenza tecnica AU12
4
Nº
3 Passacavi con pressa
4 Viti di apertura e chiusura della scatola
102
4
3
Descrizione
