Voorinstelling Gasarmatuur - elco VECTRON GL 05.700 DUO PLUS Notice D'emploi

Inbedrijfstelling
Voorinstelling
Gasarmatuur

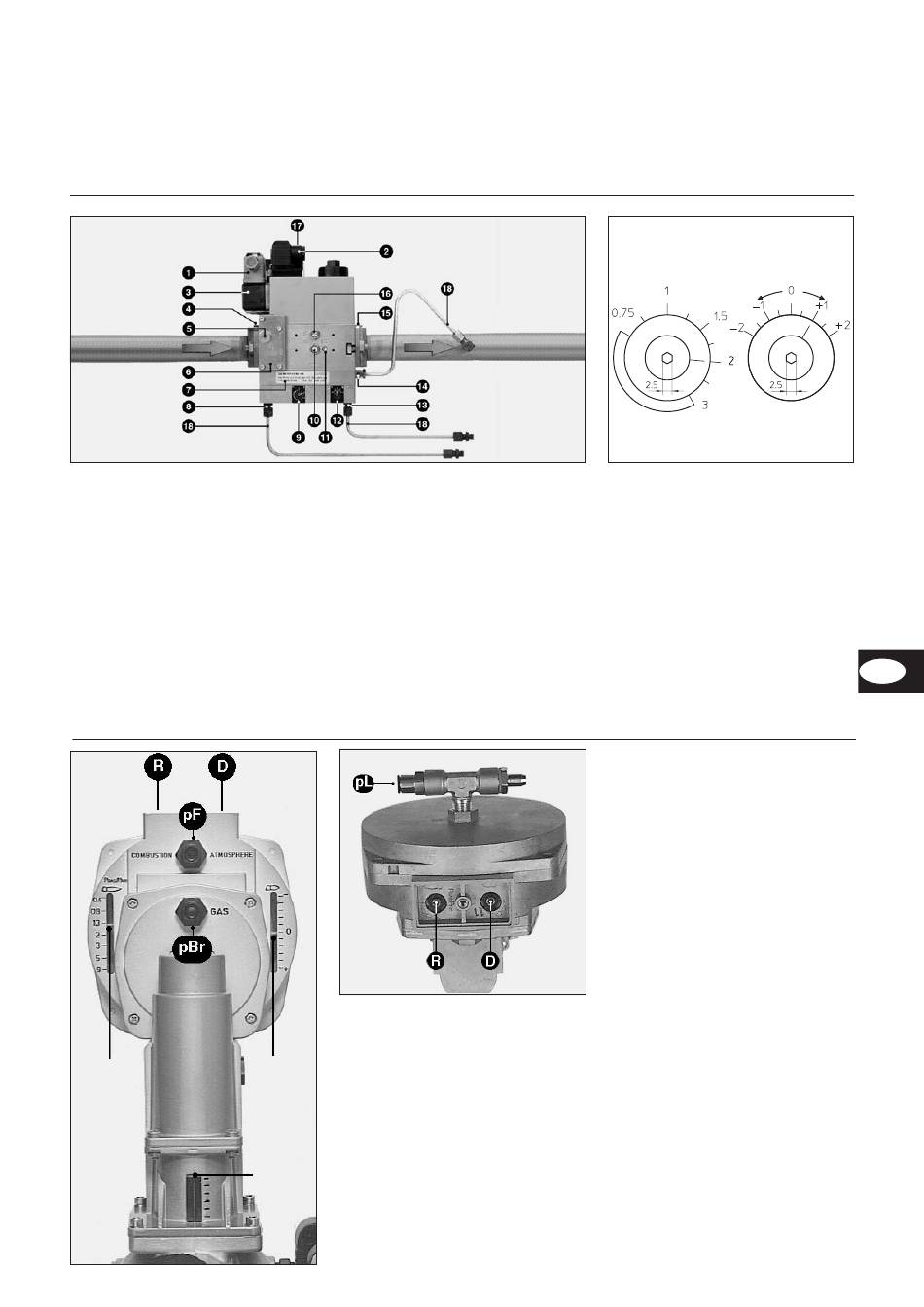

Voorinstelgegevens MBVEF
Verhouding V: 1,5
Nulpositie N: 0
Regelindex van de
verhouding "R"
Indicator van de
gasklepopeninig
Klep
1 Elektrische aansluiting van de
gasdrukbewaking (DIN 43650)
2 Elektrische aansluiting van de
magneetkleppen (DIN 43650)
3 Gasdrukbewaking
4 Inlaatflens
5 Drukmeetnippel R1/8, voor filter
(aan beide kanten)
6 Filter (onder deksel)
7 Typeplaatje
8 Aansluiting luchtdrukleiding pL,
R1/8
9 Instelschroef voor de verhouding V
10 Drukmeetnippel pe, voor klep 1,
aan beide kanten
Voorinstelgegevens SKP 70
Verhouding R: +1,3
(instelbereik 0,4 tot 9)
Regelindex van
de waarde D
Verhouding D: +1
(instelbereik -5 tot +5)
09/2005 - Art. Nr. 13 019 243A
V
Gasklep SKP
pBr (pG)= Impulsleiding gas
pF = Impulsleiding verbrandingskamer
pL = Impulsleiding lucht
D = Instelschroef (luchtoverschot)
R = instelschroef (verhouding
gas/ lucht)
N
NL
