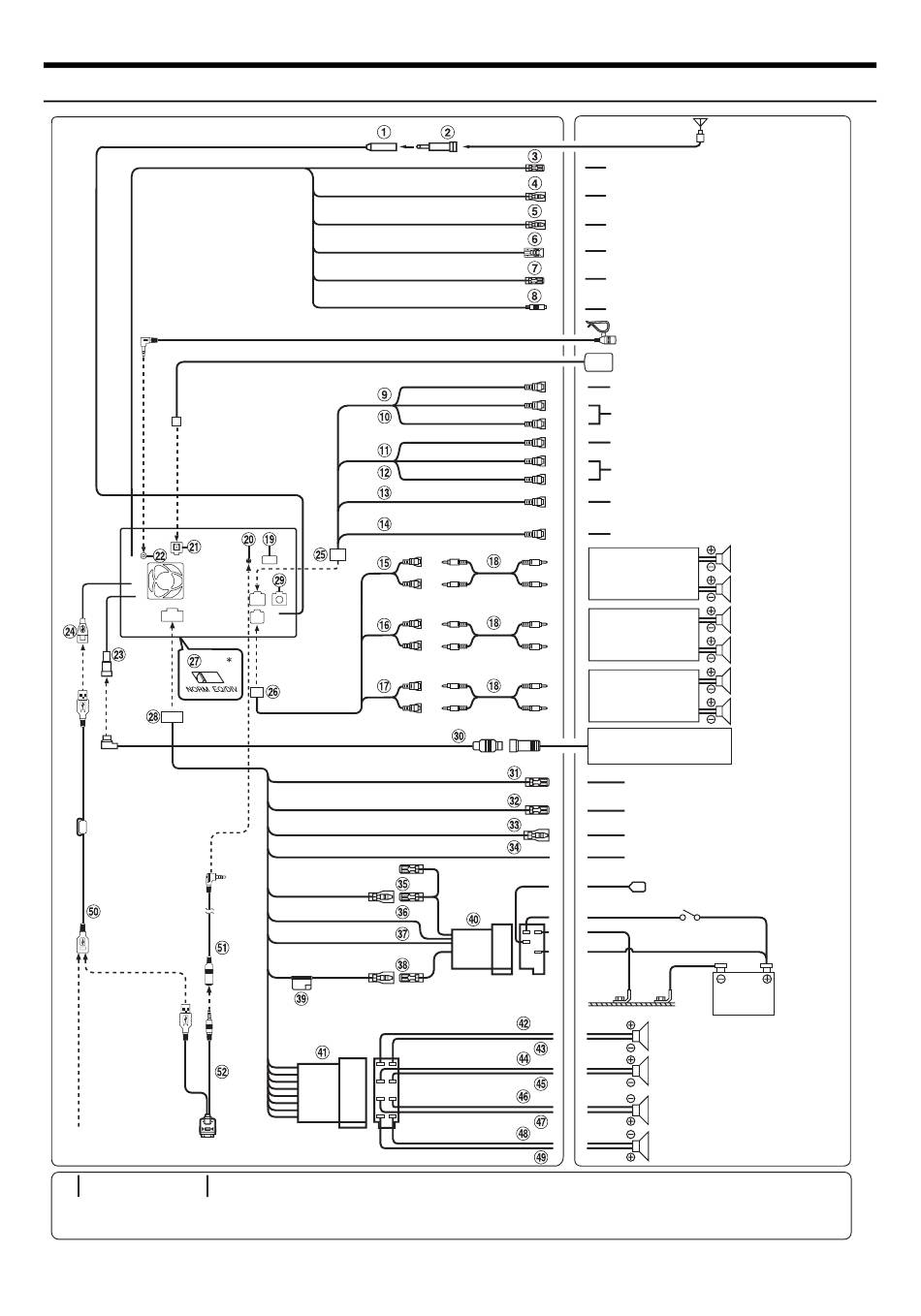

Raccordements

ou
Vers l'iPod/iPhone
À la clé USB/
lecteur audio portable
• Réglez l'interrupteur du système sur la position « NORM » lorsque seul un changeur est raccordé à l'appareil (si l'égaliseur compatible Ai-NET n'est pas utilisé).
Lorsque le processeur audio IMPRINT est connecté, choisissez la position EQ/DIV.
* Les commutateurs système sont situés sous l'unité.
98
-FR
REMOTE OUT
(Blanc/Brun)
REMOTE IN
(Blanc/Brun)
REVERSE
(Orange/Blanc)
CAMERA SW
(Noir)
GUIDE CONT
(Blanc/Vert)
(Noir)
(Jaune)
(Rouge)
(Blanc)
(Jaune)
(Rouge)
(Blanc)
GUIDE
(Noir)
CAMERA IN
(Jaune)
(Rose/Noir) AUDIO INTERRUPT IN
(Bleu/Blanc) REMOTE TURN-ON
PARKING BRAKE
(Jaune/Bleu)
SPEED SENSOR
(Vert/Blanc)
ACC
(Rouge)
(Noir) GND
(Bleu) POWER ANT
(Jaune)
BATTERY
(Vert)
(Vert/Noir)
(Blanc)
(Blanc/Noir)
(Gris/Noir)
(Violet/Noir)
Fiche d'antenne ISO
Vers le fil d'entrée de la télécommande
Vers fil de sortie de la télécommande
Vers le côté positif du fil du signal du feu de
recul du véhicule
Non utilisé
Vers la borne d'entrée de la
commande de guidage
Vers le boîtier d'interface de la
télécommande au volant
Microphone (fourni)
Antenne GPS
À la borne de sortie vidéo
Aux bornes de sortie audio
À la borne d'entrée vidéo
Aux bornes d'entrée audio
À la borne d'entrée Guide
Vers la caméra munie d'une borne
de sortie RCA
Amplificateur
Amplificateur
Amplificateur
Changeur CD
(vendu séparément)
(Gris)
(Violet)
Antenne
(D,G)
(D,G)
Arrière gauche
Arrière droite
Avant gauche
Avant droite
Caissons de graves
Non utilisé
Vers l'amplificateur ou l'égaliseur
Vers le fil du signal du frein à main
À la ligne du capteur de vitesse
du véhicule
Vers l'antenne électrique
Clé de contact
Batterie
Enceintes
Arrière gauche
Avant gauche
Avant droite
Arrière droite
