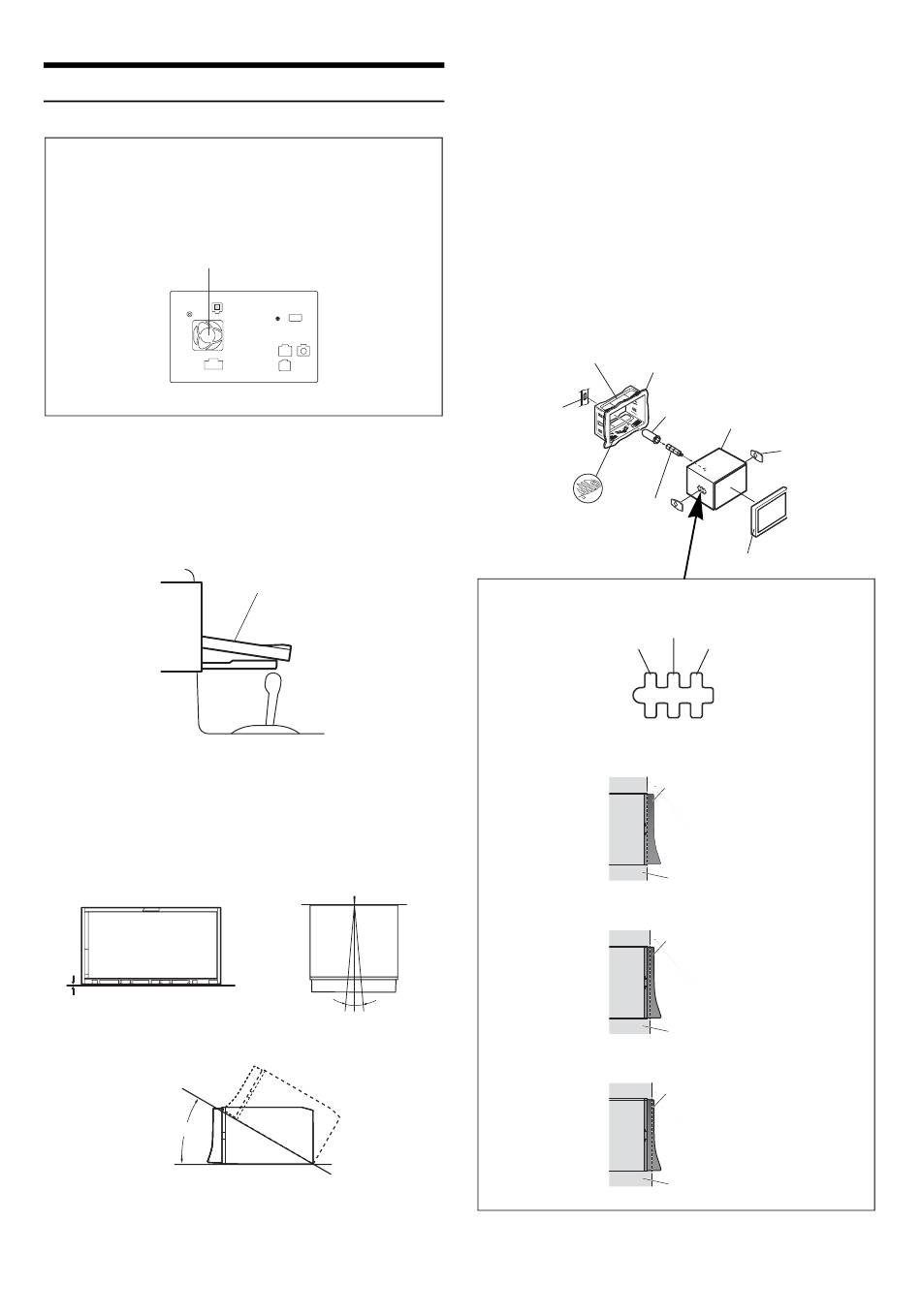

Installation

Attention
N'obstruez pas le ventilateur ou le dissipateur thermique
de l'appareil, car cela empêcherait l'air de circuler. En
cas d'obstruction, de la chaleur s'accumule à l'intérieur
de l'appareil et peut provoquer un incendie.
Orifice de ventilation d'air
Vue arrière de l'appareil
Précautions concernant l'emplacement
d'installation
1
Avant de procéder à l'installation, vérifiez que
l'ouverture et la fermeture de l'écran n'entravent pas
le maniement du levier de vitesses.
2
Angle d'installation
Veillez à installer l'appareil aussi horizontal que
possible en respectant l'angle d'installation
préconisé. Si l'angle d'installation ne respecte pas la
plage de valeurs préconisée, il est possible que la
position actuelle soit inexacte et que le mode de
navigation ne fonctionne pas correctement.
0°
Vue avant
0-30°
Vue latérale
94
-FR
Écran inclinable
10°(±5°)
Vue du dessus
3
Retirez la gaine de montage de l'unité principale
(reportez-vous à la section « Dépose » à la page 95).
L'appareil peut être installé dans la gaine de
montage dans trois positions différentes en alignant
ses orifices de fixation (A à C) situés sur les côtés de
l'appareil. La position A est utilisée dans la plupart
des cas. Si B ou C doit être utilisé, la position des
orifices doit être modifiée.
Tout d'abord, déterminez la position de fixation dans la gaine
de montage, puis collez l'étiquette fournie (reportez-vous à la
section « Comment utiliser une étiquette » (page 95)).
Faites glisser l'appareil dans la gaine de montage, puis fixez-le.
• Si B ou C est utilisé, veillez à ce que la profondeur soit suffisante
avant d'installer l'appareil. Si l'appareil est enfoncé de force dans la
gaine de montage, il risque d'être endommagé.
Gaine de montage
Tableau de bord
(fournie)
Support
Plaques de
Boulon à six
1
maintien*
pans (fourni)
<Position de l'orifice de montage>
Position B
Position A
• En fonction de la position choisie, le panneau frontal dépasse
différemment.
Position A
Position B
Position C
1
* Si la gaine de montage installée n'épouse pas bien la forme du
tableau de bord, les plaques de compression peuvent être légèrement
plié pour remédier au problème.
Capuchon en caoutchouc (fourni)
Cet appareil
Étiquette
(fournie)
2
Cadran* (fourni)
Position C
Panneau frontal
Tableau de bord
Panneau frontal
Tableau de bord
Panneau frontal
Tableau de bord
