Installez l'antenne GPS
<À l'intérieur du véhicule>
1. Collez le coussin de terre au centre du tableau de bord et à proximité du pare-brise en laissant une distance d'environ 2,50 cm.
2. Fixez l'antenne GPS au centre du coussin de terre (le côté du câble doit faire face à l'arrière du véhicule).
<À l'extérieur du véhicule>
À l'avant ou à l'arrière du toit.
Raccordement du câble de l'antenne GPS
Ne pliez pas le câble de l'antenne GPS.
• Lorsque vous installez le système INA-W910R dans le véhicule, assurez-vous que le câble n'est pas coincé et plié à l'arrière de l'appareil.
Raccordez l'antenne GPS
Raccordez correctement le connecteur de l'antenne GPS à l'INA-W910R.
Raccordement du câble d'extension USB (fourni)
Connectez le câble d'extension USB au connecteur USB de l'appareil, puis fixez la connexion à l'aide du boîtier de verrouillage fourni avec le câble
d'extension USB, comme indiqué ci-dessous.
INA-W910R

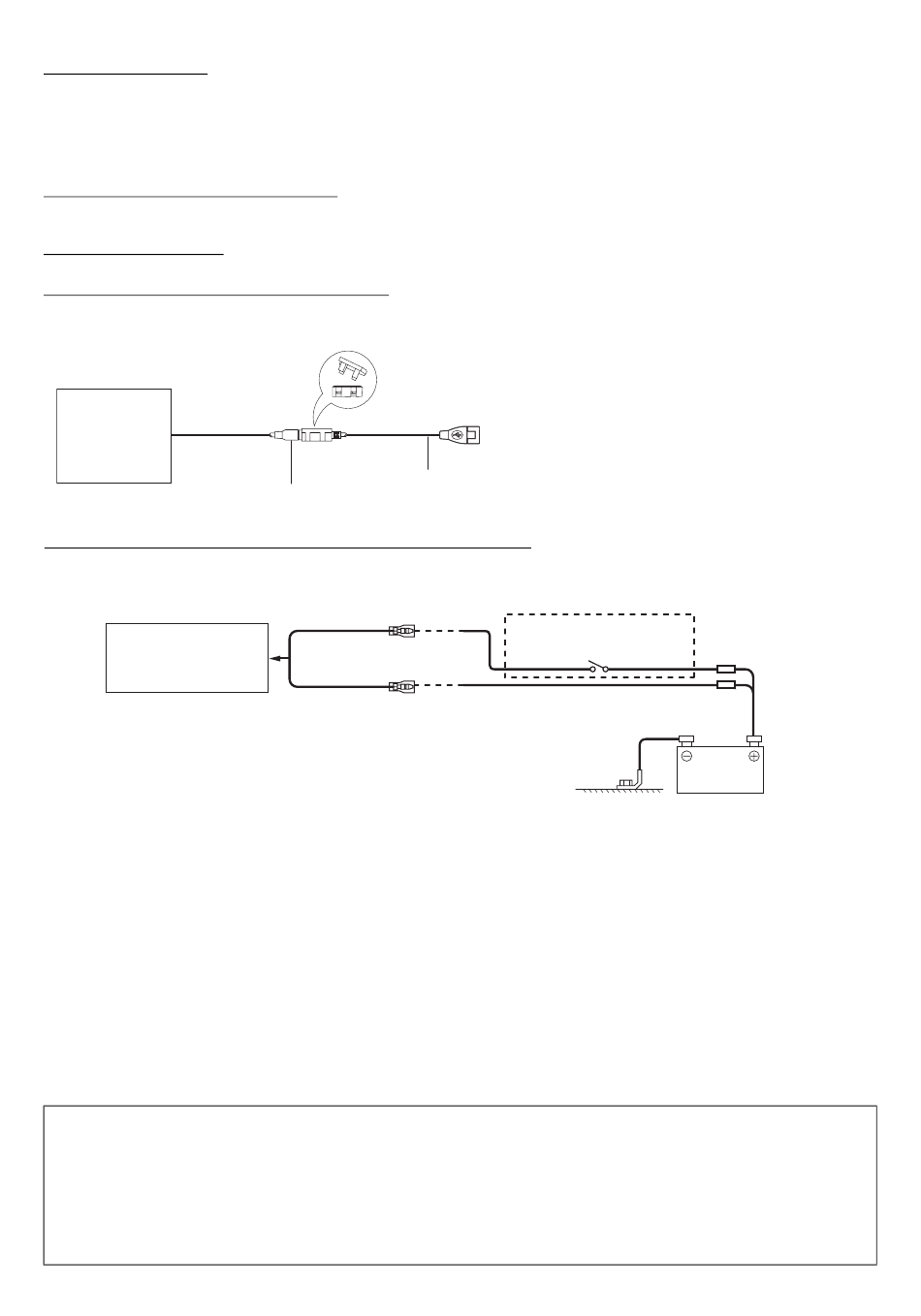

Schéma de raccordement de l'interrupteur SPST (vendu séparément)
(Si l'alimentation ACC n'est pas disponible)
INA-W910R
• Si votre véhicule est dépourvu d'alimentation ACC, installez un interrupteur SPST (Single-Pole, Single-Throw) (vendu séparément) et un fusible
(vendu séparément).
• Le schéma et l'ampérage des fusibles indiqués ci-dessus s'appliquent lorsque l'INA-W910R est utilisé seul.
• Si le fil de l'alimentation commutée (allumage) de l'INA-W910R est directement raccordé à la borne positive (+) de la batterie du véhicule,
l'INA-W910R véhicule un certain courant (plusieurs centaines de milliampères) même lorsqu'il est hors tension, ce qui risque de décharger la
batterie.
Pour éviter que des bruits externes pénètrent dans l'installation audio.
• Positionnez l'appareil et acheminez les fils en les éloignant de 10 cm au moins du faisceau du véhicule.
• Éloignez les fils d'alimentation de la batterie le plus possible des autres fils.
• Raccordez fermement le fil de terre à un élément métallique nu (si nécessaire, enlevez la peinture, les saletés ou la graisse) du
châssis du véhicule.
• Si vous ajoutez un atténuateur de bruit en option, raccordez-le le plus loin possible de l'appareil. Votre revendeur Alpine peut
vous proposer différents modèles d'atténuateur de bruit. Pour plus d'informations, contactez-le.
• Votre revendeur Alpine connaît parfaitement bien les mesures à prendre pour éviter les bruits. N'hésitez donc pas à le consulter.
