Installation

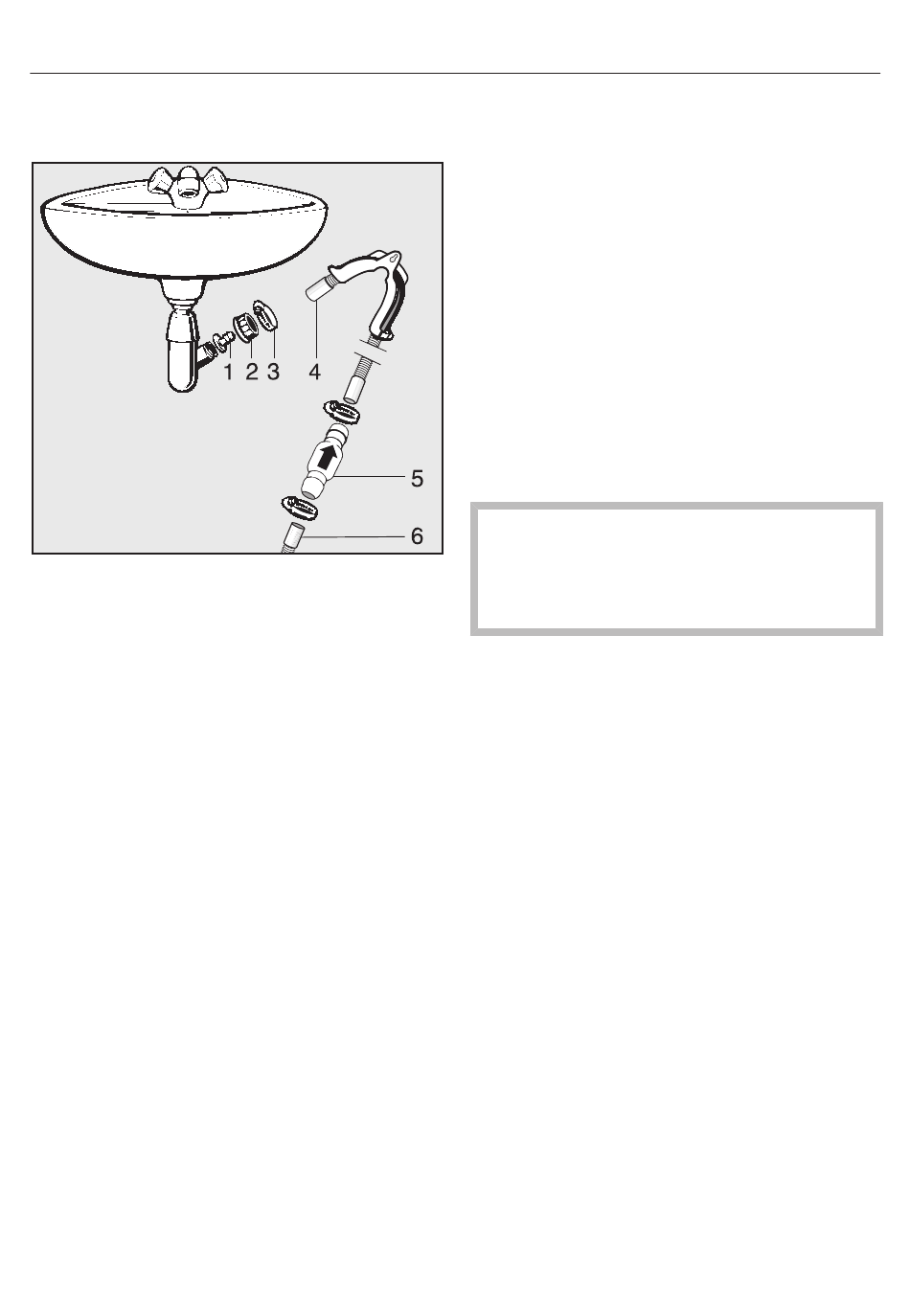

Exemple : raccordement fixe à un si-
phon de lavabo
1. Adaptateur
2. Écrou moleté pour lavabo
3. Collier de serrage
4. Rallonge de tuyau
5. Clapet anti-retour et colliers de ser-
rage
6. Clapet anti-retour du sèche-linge
86
Fixez l'adaptateur 1 avec l'écrou mo-
leté pour lavabo 2 sur le siphon du la-
vabo.
Cet écrou moleté est en général ven-
du avec une rondelle qu'il faut enle-
ver.
Insérez l'extrémité du tuyau 4 dans
l'adaptateur 1.
Fixez le collier de serrage 3 directe-
ment derrière l'écrou moleté pour la-
vabo à l'aide d'un tournevis.
Insérez le clapet anti-retour 5 dans le
tuyau de vidange 6 du sèche-linge.
Le clapet anti-retour 5 doit être mon-
té de sorte que la flèche pointe dans
le sens d'écoulement (vers le lava-
bo).
Fixez le clapet anti-retour à l'aide des
colliers de serrage.
