Configuration des
signaux
Application de mesure de puissance DSOX3PWR Guide d'utilisation
Les ingénieurs de conception utilisent ces informations pour améliorer
l'efficacité de la conversion de puissance de l'alimentation.
L'analyse de perte de commutation est également utilisée pour quantifier
la perte de puissance qui est transférée au dissipateur thermique du
dispositif d'alimentation.
1 Après avoir sélectionné l'analyse Perte de commutation dans le menu
principal Application de puissance, appuyez sur la touche de fonction
Signaux.
2 Branchez les sondes au dispositif testé et à l'oscilloscope, comme
illustré dans le schéma de raccordement.

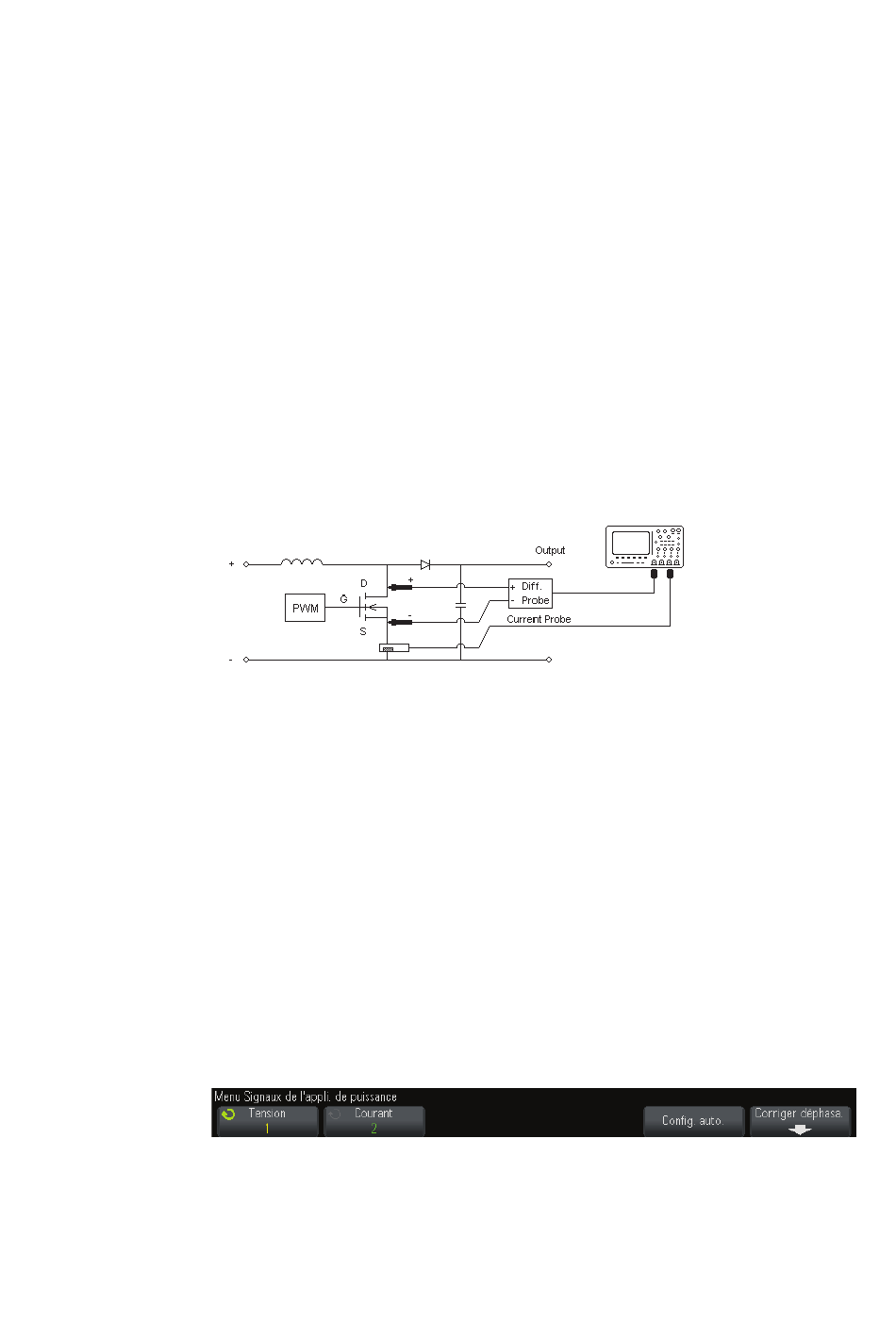

Configuration type des tests d'analyse du dispositif d'alimentation
Figure 8
a Connectez la borne D+ de la sonde de tension à la source du
MOSFET.
b Connectez la borne D- de la sonde de tension au drain du MOSFET.
c Sur la sonde de tension, sélectionnez le rapport d'atténuation désiré.
d Branchez la sonde de courant au drain du MOSFET, la flèche pointée
vers le flux électrique.
e Branchez les sondes de tension et de courant aux voies d'entrée de
l'oscilloscope.
3 Appuyez sur les touches de fonction Tension et Courant, et assurez- vous
que la voie analogique adéquate est sélectionnée.
Réalisation de l'analyse de puissance
3
