Réalisation de l'analyse de puissance
Réglages
Résultats de
l'analyse
38
6 Appuyez sur la touche de fonction Config auto pour régler
automatiquement l'échelle verticale et la position des voies de tension et
de courant.
7 Ajustez le niveau de déclenchement pour capturer les signaux au même
emplacement dans chaque cycle (en d'autres termes, stabilisez
l'affichage des signaux).
8 Appuyez sur les touches
Application de puissance.

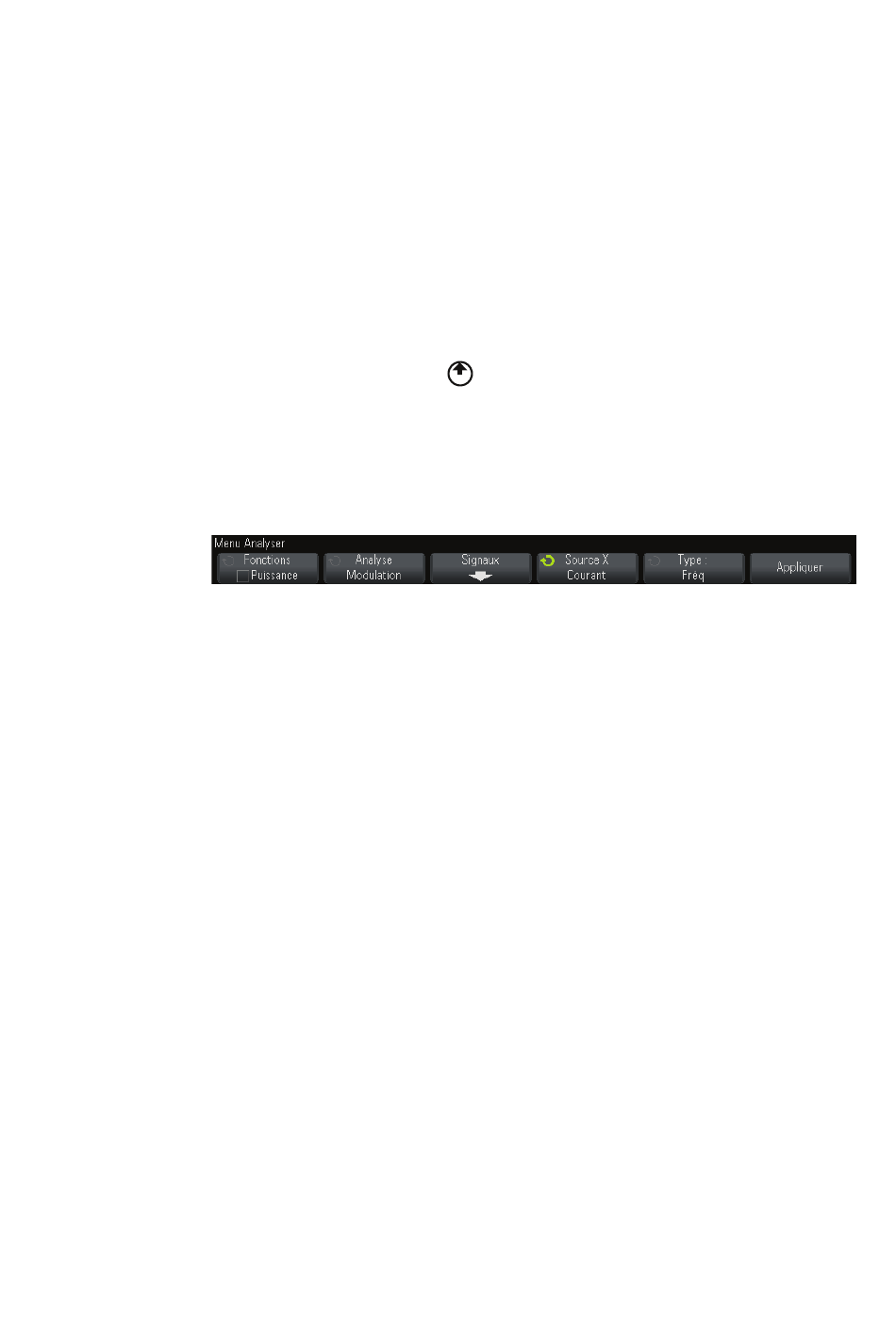

1 Dans le menu principal Application de puissance, appuyez sur la touche
de fonction Source X, puis tournez le bouton Entrée pour sélectionner la
source Tension ou Courant pour l'analyse de modulation.
2 Appuyez sur la touche de fonction Type :, puis tournez le bouton Entrée
pour sélectionner le type de mesure à effectuer dans l'analyse de
modulation :
•
Moyenne
•
Valeur efficace - CA
•
Rapport
•
Période
•
Fréquence
•
Largeur +
•
Largeur -
•
Rapport cyclique
•
Temps de montée
•
Temps de descente
Pour lancer l'analyse, appuyez sur Appliquer dans le menu principal
Application de puissance.
Une fois l'analyse terminée, les résultats s'affichent.
Application de mesure de puissance DSOX3PWR Guide d'utilisation
Back/Up pour revenir au menu principal
