Résultats de
l'analyse
Application de mesure de puissance DSOX3PWR Guide d'utilisation
4 Vérifiez que les facteurs d'atténuation appropriés sont définis sur
l'oscilloscope pour les sondes de tension et de courant.
5 Appuyez sur la touche de fonction Durée, puis tournez le bouton Entrée
pour spécifier la durée de capture des signaux. L'échelle de temps de
l'oscilloscope est alors définie.
6 Appuyez sur la touche de fonction Config auto pour régler
automatiquement l'échelle verticale et la position des voies de tension et
de courant.
7 Appuyez sur les touches
Application de puissance.
Pour lancer l'analyse, appuyez sur Appliquer dans le menu principal
Application de puissance.

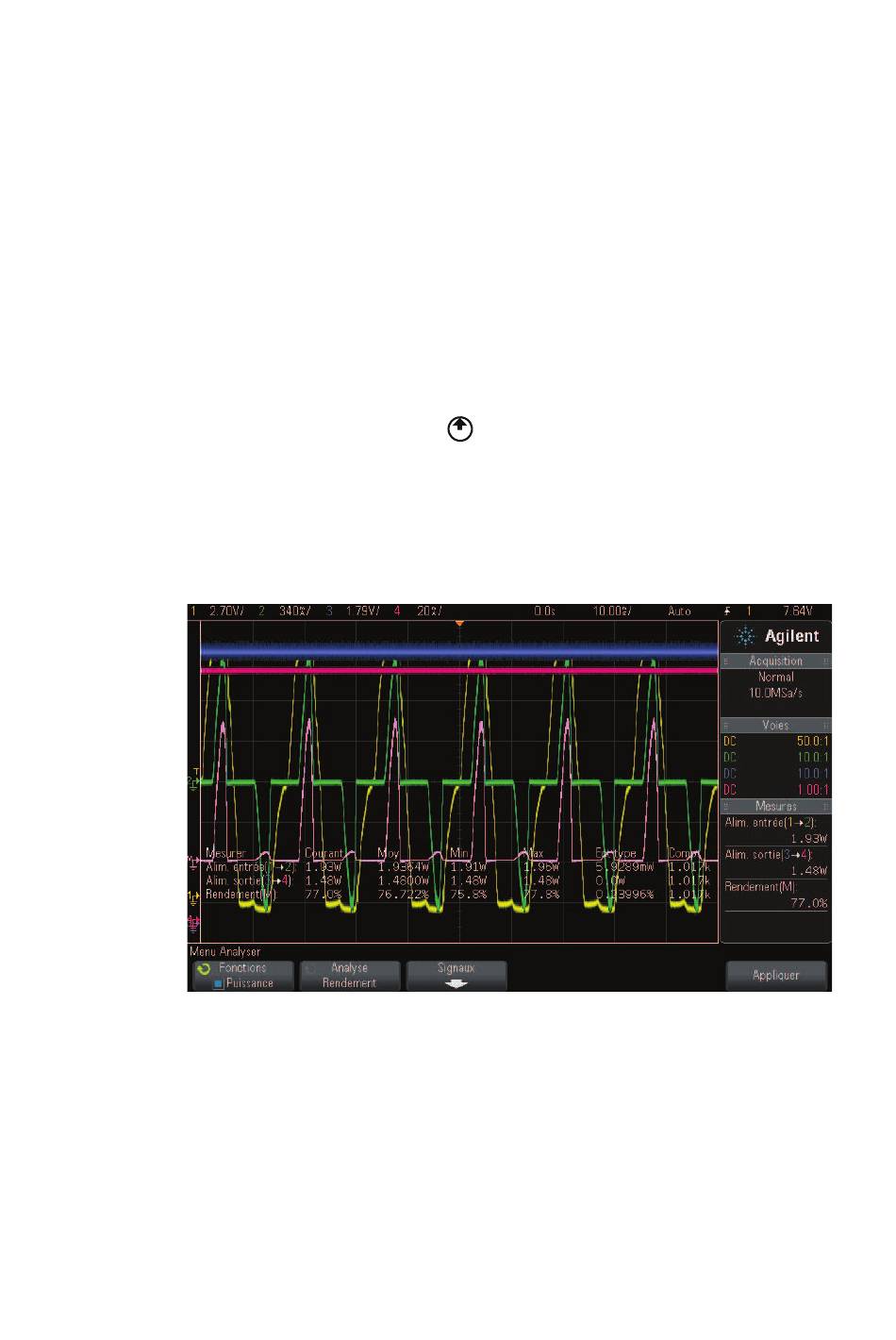

Une fois l'analyse terminée, les résultats s'affichent.
Les signaux de tension d'entrée, de courant d'entrée, de tension de sortie
et de courant de sortie sont affichés, ainsi que le signal de puissance
d'entrée (signal résultant de la multiplication de la tension et du courant
d'entrée). Les mesures automatiques et les statistiques de puissance
suivantes sont également affichées :
•
"Puissance d'entrée"
Réalisation de l'analyse de puissance
Back/Up pour revenir au menu principal
Back
à la page 66
