Prises de gaz
Vannes de gaz combinées
RÉGLAGE DU DÉTENTEUR
(SOUS LA CAPSULE À VIS)
PRISE DE PRESSION
D'ENTRÉE
SORTIE DE LA VEILLEUSE

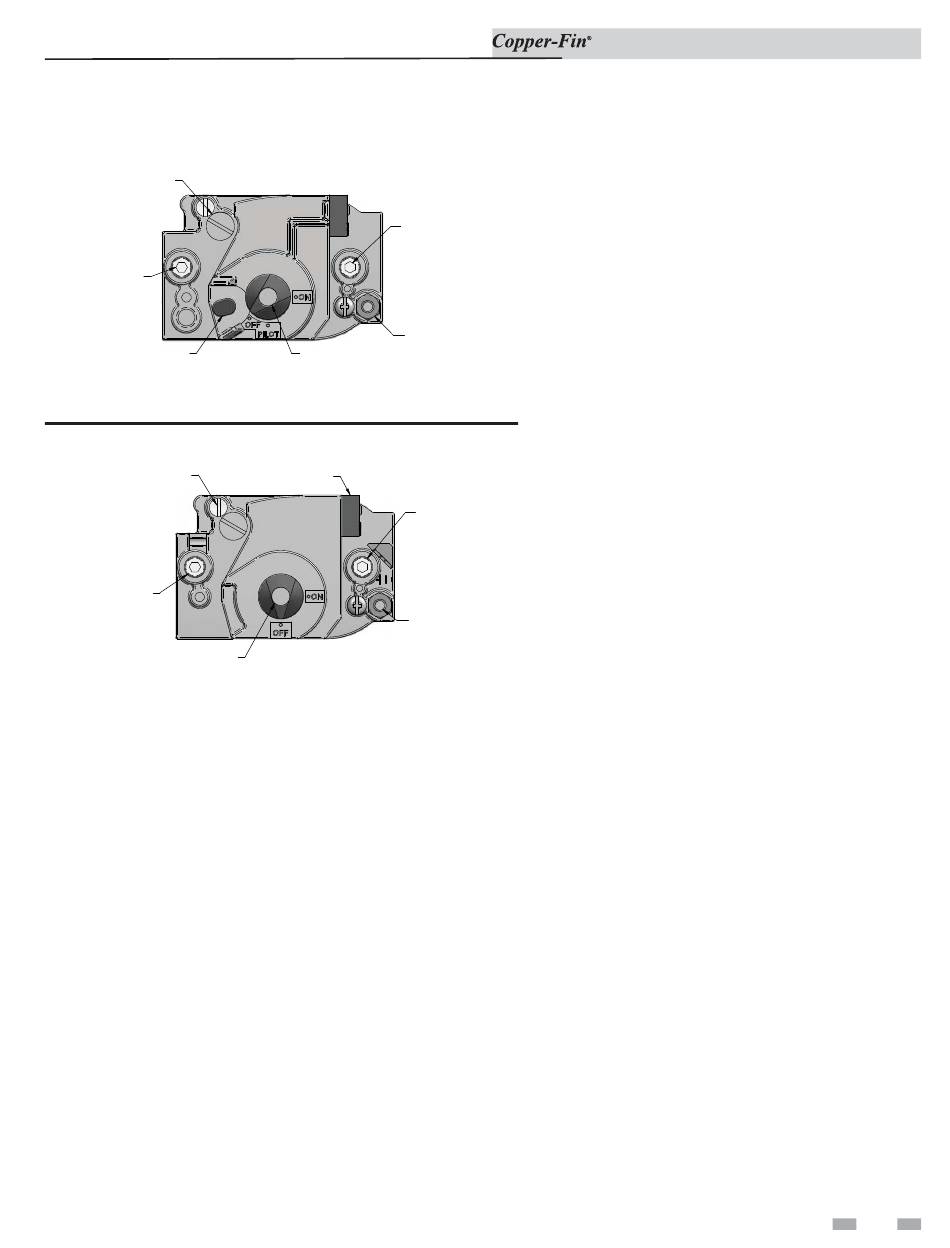

Figure 3-5_F1 vanne de gaz, veilleuse permanente
RÉGLAGE DU DÉTENTEUR
(SOUS LA CAPSULE À VIS)
CÂBLAGE DES BLOCS
PRISE DE PRESSION
D'ENTRÉE
BOUTON DE
COMMANDE DE GAZ
Figure 3-6_F9 vanne de gaz, allumage par étincelle
(suite)
PRISE DE
PRESSION
DE SORTIE
BOUTON
ROUGE DE
RÉINITIALISATION
BOUTON DE
COMMANDE DE GAZ
PRISE DE
PRESSION
DE SORTIE
BOUTON
ROUGE DE
RÉINITIALISATION
Manuel d'installation et d'entretien
Chaque appareil comporte une vanne de gaz combinée pour
contrôler l'alimentation en gaz des brûleurs. La van ne de gaz
com binée est composée d'un détenteur et de deux sièges de
soupape pour respecter les exigences relatives aux vannes de
gaz redondantes. La vanne comporte un bouton de contrôle
du gaz, qui doit demeurer dans la po si tion ouverte tout le
temps que l'appareil est en marche. Chaque vanne de gaz
comprend des capteurs de pres sion sur les côtés entrée et
sortie. La pression de la rampe d'alimentation est réglée grâce
un détenteur situé sur la vanne. La pres sion de la rampe
d'alimentation est préréglée par le fabricant et, nor male ment,
un réglage n'est pas néce ssaire. Si la pression de la rampe
d'alimentation doit être réglé e, suivez la « Pro cédu re de régl age
de pression de la rampe d'alimentation » à la page 23 pour un
réglage approprié.
Ventilation de vannes de gaz combinées
Le détenteur de la vanne de gaz combinée utilisée sur tous les
mod èles est équipée d'un orifice limiteur de débit intégral. Le
limiteur de débit garantit que le volume de gaz de la vanne
ne dépasse pas le taux maximum de fu ite sécuritaire permis
par les ex igen ces de l'organisme. Les tuyaux de ventilation et
de décharge installés à l'extérieur ne sont pas requis pour les
vannes de gaz/détenteur com bi nés équipés des limiteurs de
débit. Un bouchon anti-poussière est placé au bout du tuyau
de ventilation sur la vanne pour empêcher l'obs truction du
limiteur de débit par des corps étrangers. Le détenteur de
la vanne de gaz com bin ée équipé d'un limiteur de débit est
conforme aux exigences du code de sécurité CSD-1, CF-190(a)
au moment de l'expédition du fabricant, sans l'in stal la tion des
tuyaux supplémentaires de ventilation.
Système de commande du brûleur à deux étages
Les modèles de chauffe-eau (M9) de la plage de 315 000
jusqu'à 399 000 BTU/h seront équipés d'une vanne de gaz à
deux étages pour contrôler le brûleur. Les modèles de chauffe-
eau 500 000 BTU/h effectue les deux étages d'allumage du
brûleur en étageant le fonctionnement de vannes de gaz
combinées.
