3 En tournant dans le sens horaire, reprenez le
marqueur permanent pour tracer un second
repère sur le raccord hexagonal afin d'indiquer
la position de serrage adaptée. Reportez-vous
au schéma 2.
Remarque : reportez-vous au tableau sur les
raccords JIC 37° de la présente section pour
déterminer le nombre de pans correspondant à la
position de serrage adaptée.
Remarque : les repères indiquent les positions de
serrage adaptées que vous avez déterminées.
Utilisez le second repère sur le raccord hexagonal
pour resserrer correctement le joint.

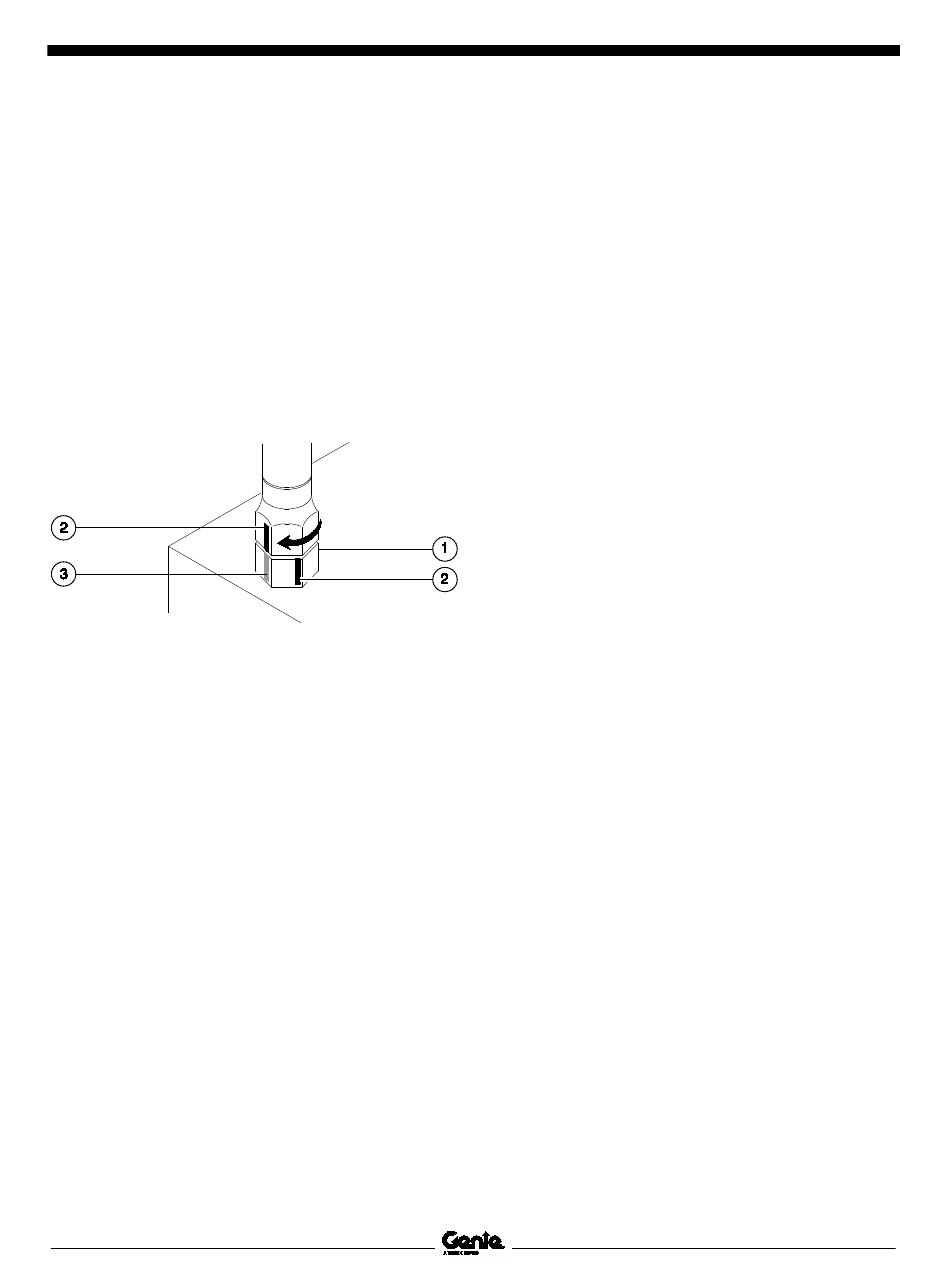

Illustration 2
1 raccord hexagonal du corps
2 marque repère
3 deuxième marque
4 Serrez l'écrou hexagonal de manière à aligner le
repère avec la seconde marque du raccord
hexagonal.
5 Exécutez toutes les fonctions de la machine et
vérifiez l'absence de fuite sur les flexibles,
raccords et composants concernés.
