Manuel d'entretien
Composants du ciseau
12 Retirer l'écrou en plastique retenant le raccord à
pression au grand support du capteur de
hauteur de la nacelle.
13 Retirer le raccord à pression du grand support
du capteur de hauteur de la nacelle.
14 Retirer les fixations retenant le grand support du
capteur de hauteur de la nacelle au support de
pivot du bras intérieur numéro 1.
15 Retirer le grand support du capteur de hauteur
de la nacelle du support de pivot du bras
intérieur numéro 1.
16 Remettre en place les fixations retirées à
l'étape 14 sur le support de pivot du bras
intérieur numéro 1 et le châssis.
Risque de renversement. Ne pas
installer les fixations retenant le
support de pivot du bras intérieur
numéro 1 au châssis peut
entraîner un renversement de la
machine et provoquer des
blessures graves, voire mortelles.
17 Raccorder le bloc de batteries à la machine.
18 Tourner l'interrupteur à clé sur les commandes
au sol.
19 Appuyer, sans les relâcher, sur les touches de
défilement vers le haut et vers le bas des
commandes au sol.
20 Tirer le bouton rouge d'arrêt d'urgence des
commandes au sol en position de marche.
146
21
Remarque : la machine doit être dans le mode
d'entretien prioritaire pour relever la nacelle. Dans ce
mode, seul le contrôleur au sol (GCON) fonctionne
avec des fonctionnalités limitées. La nacelle monte
pendant une durée prédéterminée et s'arrête.
22
23

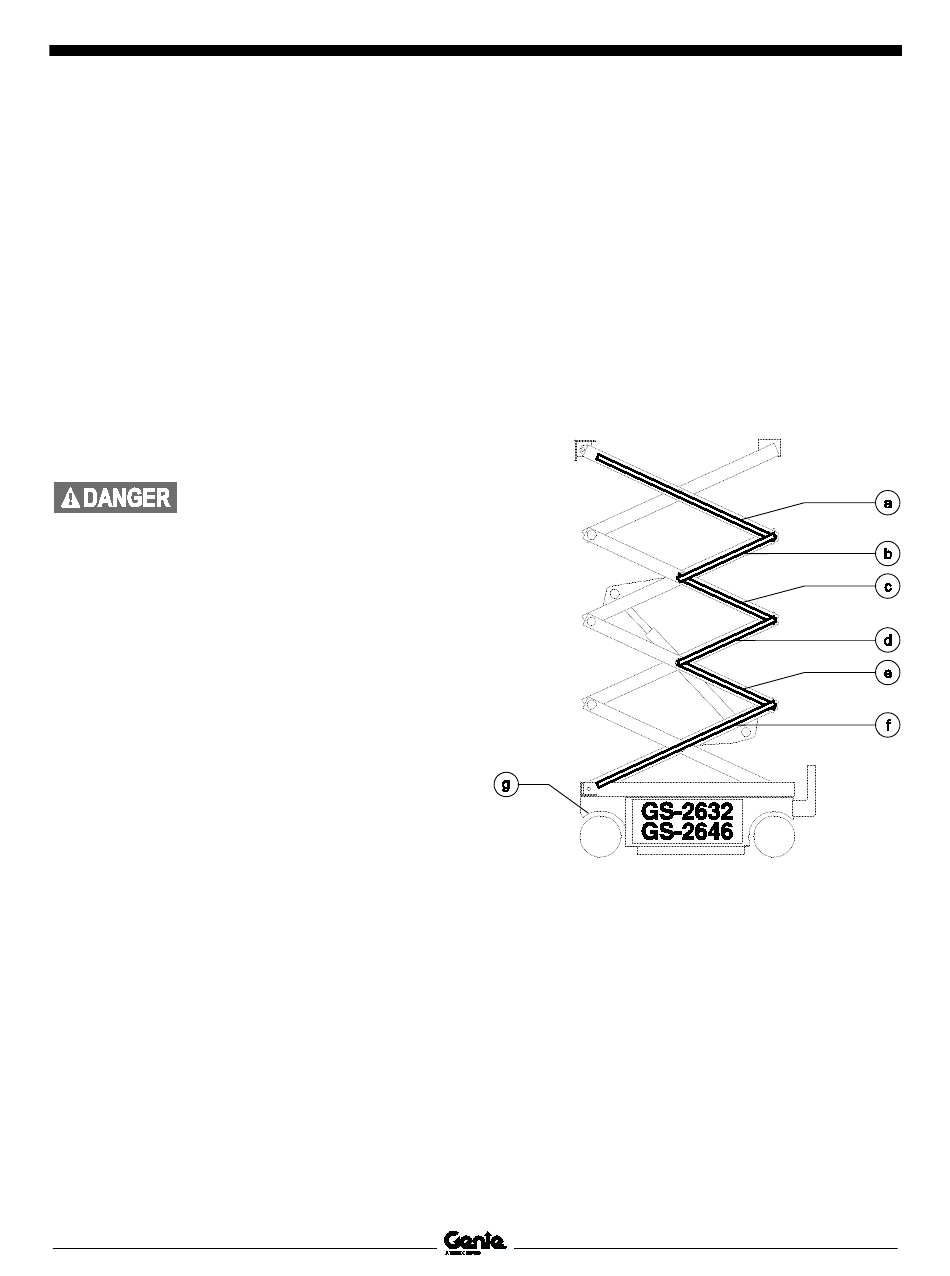

Chemin de câble et capteur de hauteur de la nacelle
GS-30 • GS-32 • GS-46 • GS-47
Naviguer vers le mode d'entretien prioritaire à
l'aide des boutons du menu des commandes au
sol. Sélectionner le mode d'entretien prioritaire.
Relever la nacelle et tourner le bras de sécurité
en position repliée.
Abaisser complètement la nacelle en position
repliée.
a chemin de câble 4
b chemin de câble 3A
c chemin de câble 3B
d chemin de câble 2A
e chemin de câble 2B
f chemin de câble 1
g capteur de hauteur de la nacelle
