Terex Genie GS-1530/32 Manuel D'entretien page 117

Manuel d'entretien
Blocs distributeurs
3 À l'aide d'un dispositif de levage adapté, placer
et arrimer la charge nominale maximum au
centre de l'extension de la nacelle.
Charge maximum, GS-4047
GS-4047
(modèles CE et AUS)
GS-4047
(modèles ANSI et CSA)
4 Retirer les commandes de la nacelle.
5 Tourner l'interrupteur à clé sur les commandes
de la nacelle et tirer le bouton rouge d'arrêt
d'urgence des commandes au sol et de la
nacelle en position de marche.
6 Appuyer, sans le relâcher, sur le bouton de
validation d'élévation, puis appuyer sur le
bouton de montée de la nacelle pour relever la
nacelle à 4 pi / 1,2 m au-dessus de la position
repliée.
Résultat : la nacelle ne doit pas monter.
Effectuer les étapes 7 à 10 pour augmenter la
pression par petits incréments jusqu'à ce que la
nacelle monte. Puis passer à l'étape 12.
Résultat : la nacelle monte. Effectuer les
étapes 7 à 10 pour diminuer la pression par
petits incréments jusqu'à ce que la nacelle ne
monte plus. Puis effectuer de nouveau les
étapes 7 à 10 pour augmenter la pression par
petits incréments jusqu'à ce que la nacelle
puisse monter.
102
7
770 lb
350 kg
550 lb
250 kg
8
9
10
11
GS-30 • GS-32 • GS-46 • GS-47
Arrêter la machine. Retenir la soupape du
sélecteur de pression d'élévation avec une clé et
retirer le bouchon (élément de schéma DM).

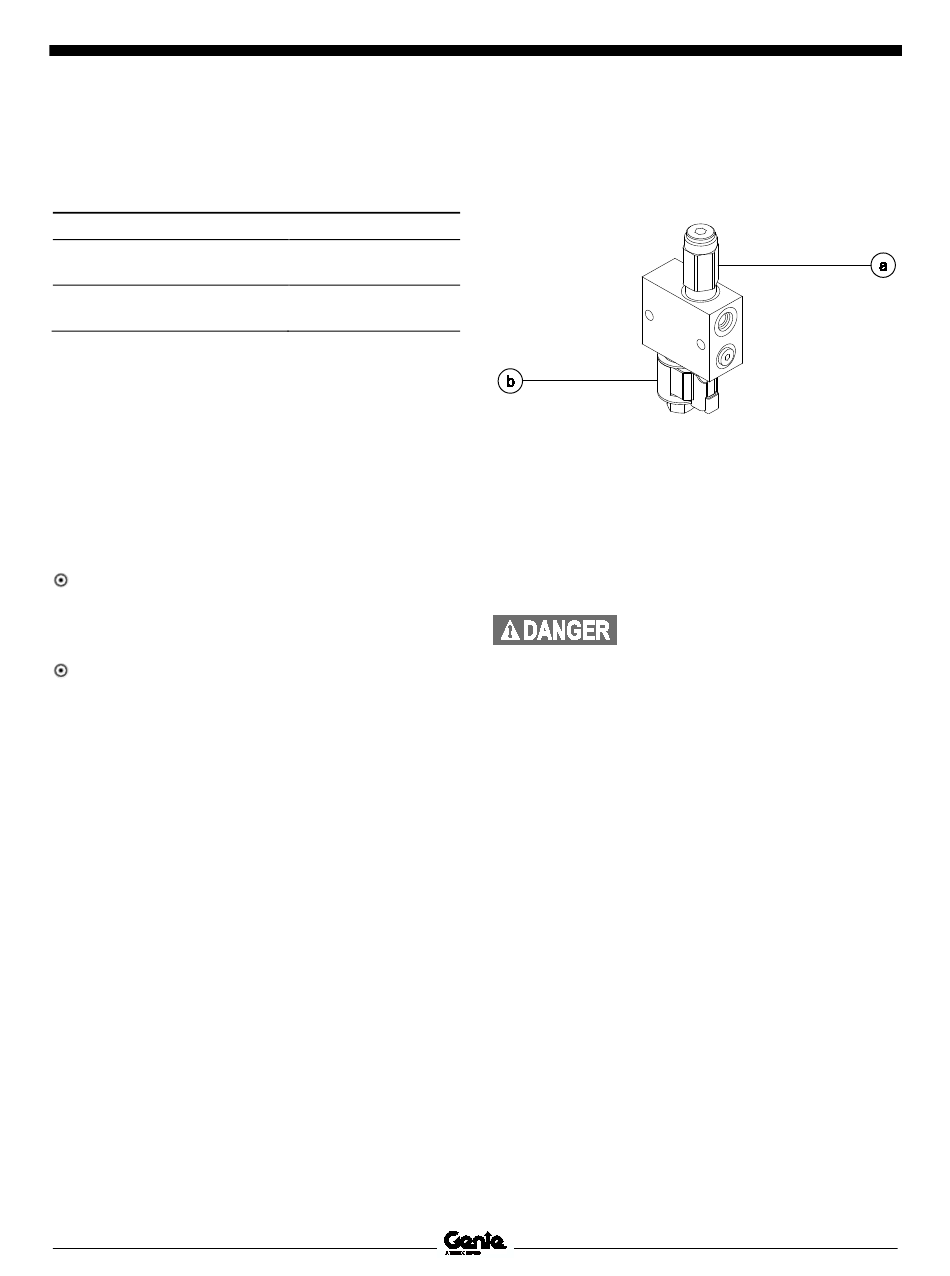

GS-4047
a sélecteur de pression d'élévation
b vanne électromagnétique
Régler la vis à six pans creux interne. La tourner
dans le sens des aiguilles d'une montre pour
augmenter la pression ou dans le sens inverse
pour la diminuer.
Risque de renversement. Ne pas
régler les soupapes de sécurité
selon les spécifications peut
entraîner un renversement de la
machine et provoquer des
blessures graves, voire mortelles.
Le réglage de la pression des
soupapes de sécurité ne doit pas
être supérieur aux valeurs
spécifiées.
Remettre le bouchon de la soupape de sécurité
en place.
Abaisser complètement la nacelle en position
repliée.
À l'aide d'un dispositif de levage adapté, ajouter
et arrimer 150 lb / 68 kg supplémentaires sur
l'extension de la nacelle.
Novembre 2014
Pièce réf. 228901FR
