NSTALLATION ET CONFIGURATION
NE PAS essayer de mettre l'ASC en marche, de déclencher des disjoncteurs ou d'exciter l'alimentation
d'entrée tant que vous n'en avez pas la commande expresse, voir la section 6.0 - Démarrage initial
et contrôles électriques.
Inspectez visuellement l'ASC afin de détecter tout dommage subi pendant le transport. Communiquez
lesdits dommages au transporteur et à votre revendeur local ou un représentant Liebert.
ATTENTION
!
L'ASC est une unité lourde (voir la section 13.0 - Spécifications). Prendre les
précautions nécessaires lorsque l'unité doit être soulevée et déplacée.
Installez le GXT2 à l'intérieur dans un environnement contrôlé où il ne risque pas d'être éteint acci-
dentellement. L'air doit circuler sans restriction autour de l'unité. L'emplacement de l'installation ne
doit comporter ni eau, ni liquides inflammables, ni gaz, ni agents de contamination corrosifs et con-
ducteurs. Maintenez un intervalle minimum de 100 mm (4 po) à l'avant et l'arrière de l'ASC. Main-
tenez des températures ambiantes entre 0°°C et 40 °C (32 °F à 104 °F).
REMARQUE
Si l'ASC est systématiquement utilisée à des températures supérieures à 25º C (77º C),
la vie utile de la batterie sera réduite.
Cet équipement est destiné à une installation dans un environnement de catégorie II.
5.1
Installation de l'armoire principale
Le GXT2 peut être installé soit en configuration en tour ou sur bâti, cela dépend de l'espace disponible
et de l'utilisation que vous envisagez. Déterminez le type d'installation et procédez ensuite selon les
instructions respectives soit 5.1.1 - Installation de l'ASC en tour ou 5.1.2 - Installation de l'ASC
sur bâti.
5.1.1
Installation de l'ASC en tour
Lorsque la configuration en tour est sélectionnée pour le GXT2, utilisez la base de support (illustrée
ci-dessous, à gauche) pour garantir la stabilité de l'ASC. Si des armoires de batterie externes sont
ajoutées, des entretoises sont incluses qui en facilitent la disposition (illustrées ci-dessous, à droite).

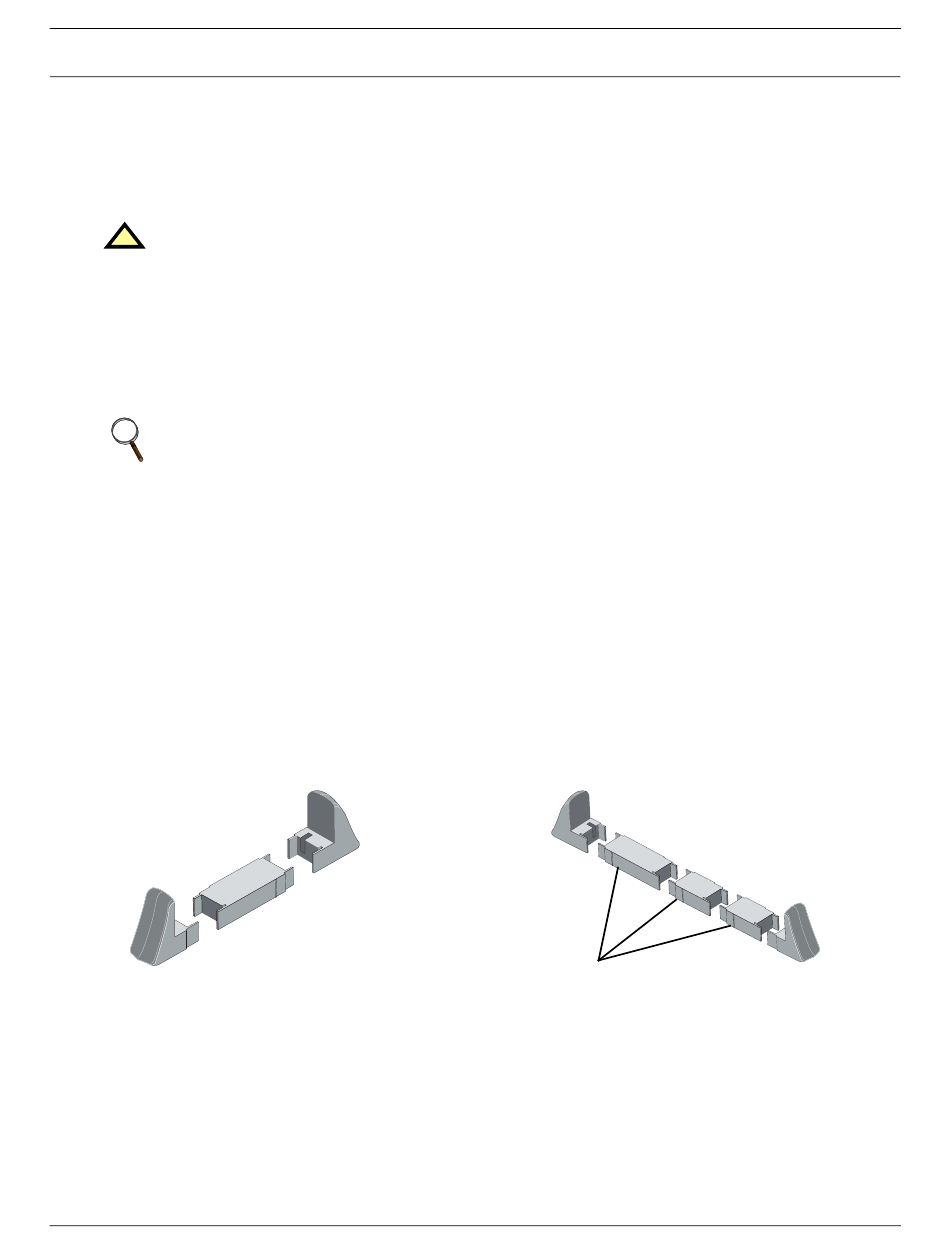

Figure 5
Bases de support pour utilisation en tour avec entretoises pour armoires de batterie externe
3U
Base de support 5U pour les bases
d'extrêmité GXT2 et l'entretoise 3U
5.1.2
Installation de l'ASC sur bâti
Lorsque la configuration sur bâti est sélectionnée pour le GXT2, l'ASC doit être supporté par un kit de
glissière, des rails fixes ou une étagère.
Lorsque vous utilisez le kit d'installation sur bâti réglable (en option), procédez comme suit. Les fig-
ures illustrant 5.1.3 - Installation du kit de montage en bâti réglable (vendu séparément)
indiquent le positionnement des supports de montage sur bâti. Liebert recommande d'enlever les bat-
3U
3U
Des entretoises ont été ajoutées pour accommoder
l'installation d'armoires de batterie additionnelles
10
Installation et configuration
2U
2U
2U
2U
