Installation en configuration tour

Pour installer le Liebert GXT3 en configuration tour :
1. Dans les accessoires, retirez les bases de support (consultez la Figure 6).

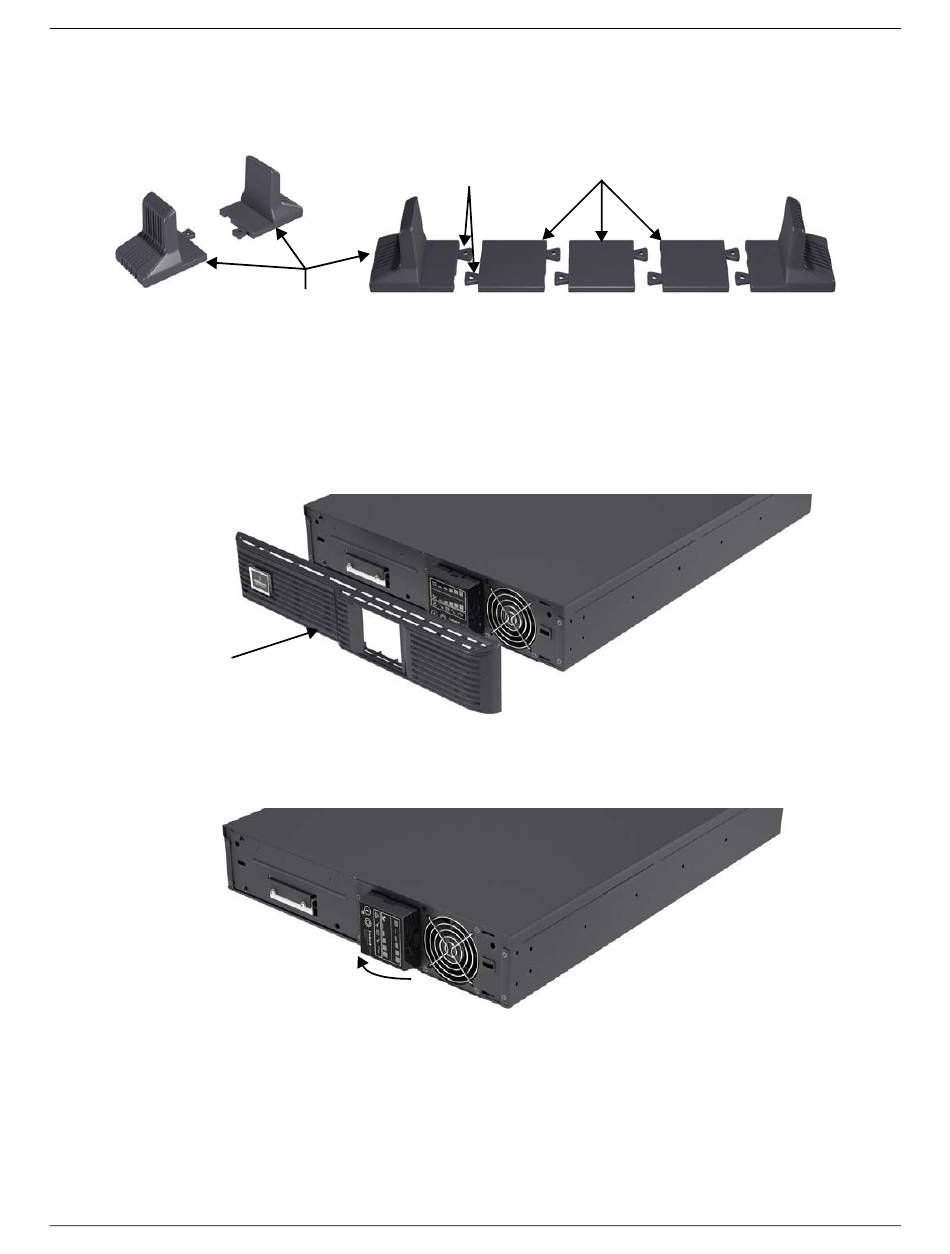

Figure 6 Bases de support
Bases de support
2. Si vous avez l'intention de connecter des armoires de batterie externe Liebert (disponibles en
option) au Liebert GXT3, retirez les entretoises fournies avec l'armoire de batterie.
3. Reliez les entretoises et les bases de support comme indiqué à la Figure 6. Deux bases doivent
être assemblées pour chaque Liebert GXT3 : une à l'avant, une à l'arrière.
4. Ajustez l'orientation du panneau de fonctionnement et d'affichage, ainsi que du logo, sur le
Liebert GXT3.
a. Déposez la lunette en plastique située à l'avant (consultez la Figure 7).
Figure 7 Dépose de la lunette avant en plastique
Lunette avant
en plastique
b. Retirez le panneau de fonctionnement et d'affichage, faites-le pivoter à 90 degrés dans le sens
des aiguilles d'une montre et remettez-le en place (consultez la Figure 8).
Figure 8 Rotation du panneau de fonctionnement et d'affichage
Panneau de fonctionnement et
d'affichage tourné à 90 degrés dans
le sens des aiguilles d'une montre
c. Retirez le logo de la lunette avant en plastique, faites-le pivoter à 90 degrés dans le sens des
aiguilles d'une montre et remettez-le en place. La lunette avant en plastique, dans sa nouvelle
position est illustrée à la Figure 9.
d. Replacez la lunette avant en plastique sur le Liebert GXT3. À ce stade, le panneau de
fonctionnement et d'affichage ainsi que le logo de l'onduleur ont été tournés à 90 degrés dans
le sens des aiguilles d'une montre, ce qui fournit un affichage vertical.
5. Placez le Liebert GXT3 et toutes les éventuelles armoires de batterie sur les bases de support.
Chaque Liebert GXT3 nécessite quatre bases de support, comme indiqué à la Figure 9.
Entretoises
Connecteurs
