Test des RCCB/PRCD portable

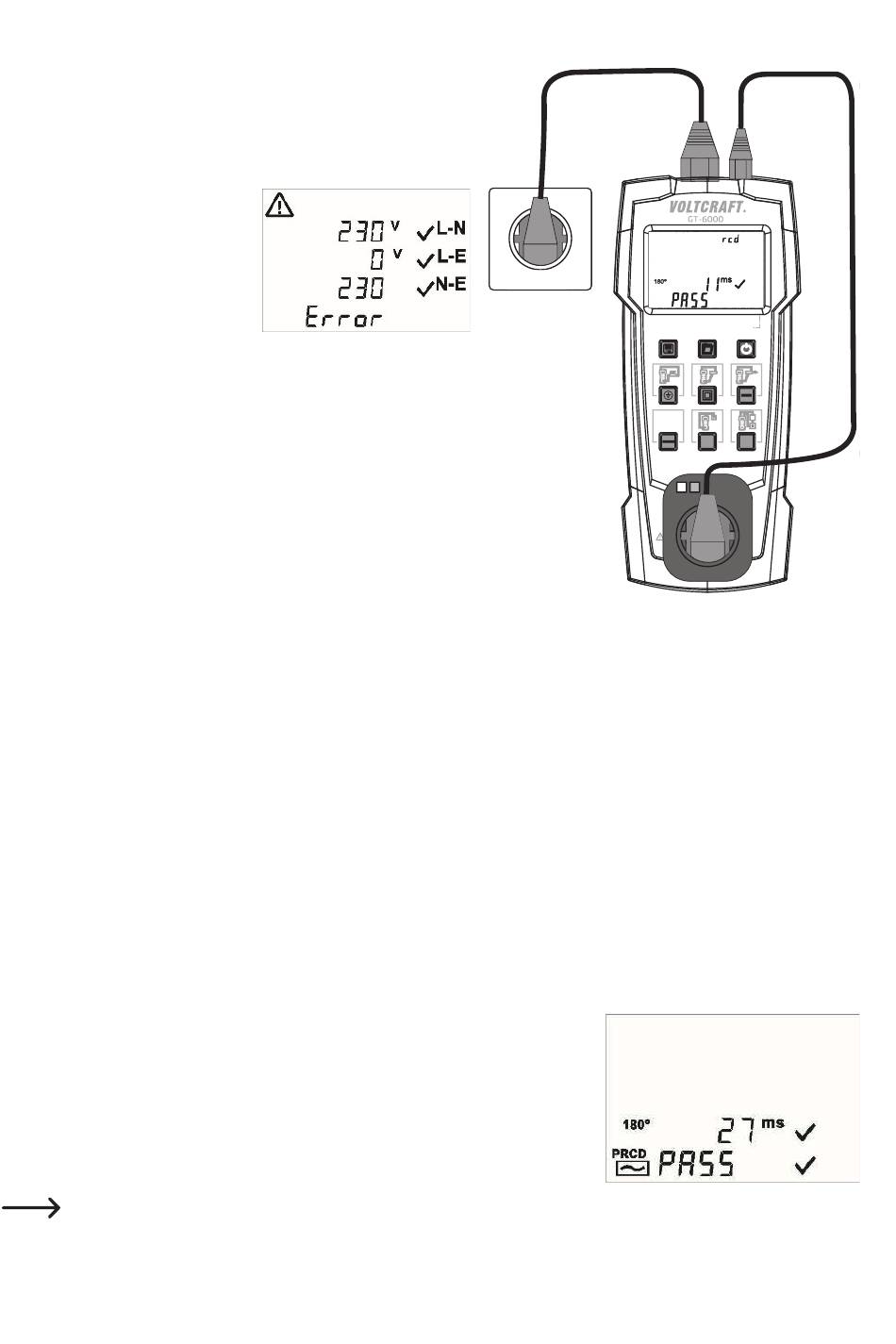

• Connectez le connecteur du câble d'alimentation à la
connexion de faible puissance (11).
• Branchez la fiche sur une prise de courant de 230 V
(mise à la terre). La mesure de la tension sera appliquée
automatiquement.
• Le message d'erreur s'affiche
pendant environ 2 secondes si
le fil L de la prise secteur n'est
pas correct.
• Le RCCB/PRCD portable doit être placé dans la prise de test (1).
• Connectez le câble basse tension IEC fourni au connecteur
IEC (10) du GT-6000 v2.
• Mettez la fiche de sécurité dans la prise du RCCB/PRCD
portable. La fiche doit être orientée comme indiqué sur
l'image du côté droit.
• La tension du réseau est appliquée à la prise de test par
pression sur le bouton (6). Les symboles « rCd » et « rESEt »
s'affichent.
• Allumez le RCCB/PRCD portable.
• Deux erreurs peuvent se produire :
- Si l'avertissement « rESET » s'affiche en permanence et les symboles « LN » et « LE » clignotent, il faut vérifier
si le RCCB/ PRCD est allumé.
- Si le RCCB/PRCD est allumé et le message « IEC Volt Error » s'affiche à l'écran, la fiche de sécurité dans la prise
du RCCB/PRCD doit être tournée de 180°.
• Le test redémarre si vous appuyez sur le bouton (6).
• Le RCCB/PRCD doit être remis en marche chaque fois que le symbole « rESEt » s'affiche.
• Le RCCB/PRCD portable est déclenché par un courant de défaut de 30 mA avec une polarité initiale de 0° ou 180°.
Les temps de déclenchement causés par un tel courant de défaut nominal unique sont mesurés.
• Un symbole de coche s'affiche à côté de la valeur du temps de déclenchement si ce dernier est inférieur à la limite
(200 ms).
• Si le temps de déclenchement provoqué par le courant de défaut nominal unique est dans la limite, le GT-6000 v2
génère un courant de défaut de 150 mA avec une polarité initiale de 0° ou 180°. Le RCCB/RCD est déclenché, et
les temps de déclenchement causés par ce courant de défaut cinq fois plus élevé seront mesurés.
• Un symbole de coche s'affiche à côté de la valeur du temps de déclenchement
si ce dernier est inférieur à la limite (40 ms).
• L'écran affiche « PASS » si l'ensemble du test a réussi.
Dans certains cas, le RCCB/ PRCD portable doit être branché sur une prise de courant (qui n'est pas
protégée par d'autres RCCB) - le test doit être effectué comme pour les RCCB/RCD installés de manière
permanente.
