1. Introducción
Multímetros analógicos/digitales con autocalibración
para montaje en panel
2. Observaciones de seguridad
El voltaje máximo permitido para cualquier
!
conexión al circuito impreso es 300V. INLO
(0 V) va conectadointernamente a VSS (0 V)
Nota:
Cualquier cable de señal conectado a esta unidad no
debe de exceder de 30 metros. Si se instalan cables
de señal que sean llevados fuera del edificio, sera
necesario instalar unidades adicionales de protección
de onda.
3. Especificación
Pantalla
61 mm x 18 mm; 4 caracteres de 11 mm; Gráfico de
barras de 40 segmentos; Se borran los ceros a la
izquierda; Anunciadores: batería baja, x10, x100, CC,
CA, -, µ, m, A, V, MÍN., MÁX
Rango de entrada
0,1 mV a 300 V
±0,1 µA a 10 A
Precisión
(±1 del dígito menos significativo)
CC: V, µA, mA: ±1%
CC: A: ±3%
CA: 40-650 Hz: como anterior
CA:650-2700 Hz: ±5%
Linearidad
±0,1% escala completa
Velocidad de muestreo
1 seg.
Impedancia de entrada
V: 10 MOhm
0 a 399,9 µA: 500 Ohm
400 a 3999 µA: 50 Ohm
0 a 39,9 mA: 5 Ohm
40 a 399,9 mA: 0,5 Ohm
0 a 10 A: 0,005 Ohm
Conexiones
Entrada: Conexiones tornillo a prueba de dedos para
cables de hasta 1,5 mm².
Alimentación y control: 2 x 5 vías 0,1 pulg. paso
Entradas de control
Sólo absorción o contacto
Salida RS232
2.400 baudios, 7 bits, paridad impar, 1 bit de parada
Alimentación
5 a 16 VCC ± 10%, 15 mA máx
Luz de fondo
5 a 8 VCC / 12 VCC ±0.5V seleccionable, 110 mA máx.
Categoría de instalación (IEC664)
Categoría II de sobrevoltaje
Grado de contaminación 2 (IEC64)
Temperatura de Funcionamiento
0° C a 60° C
Temperatura de almacenaje
-20° C a 70° C
Protección ambiental
IP50
Altitud
Hasta 3.000 m
Humedad relativa
85% máx. sin condensado

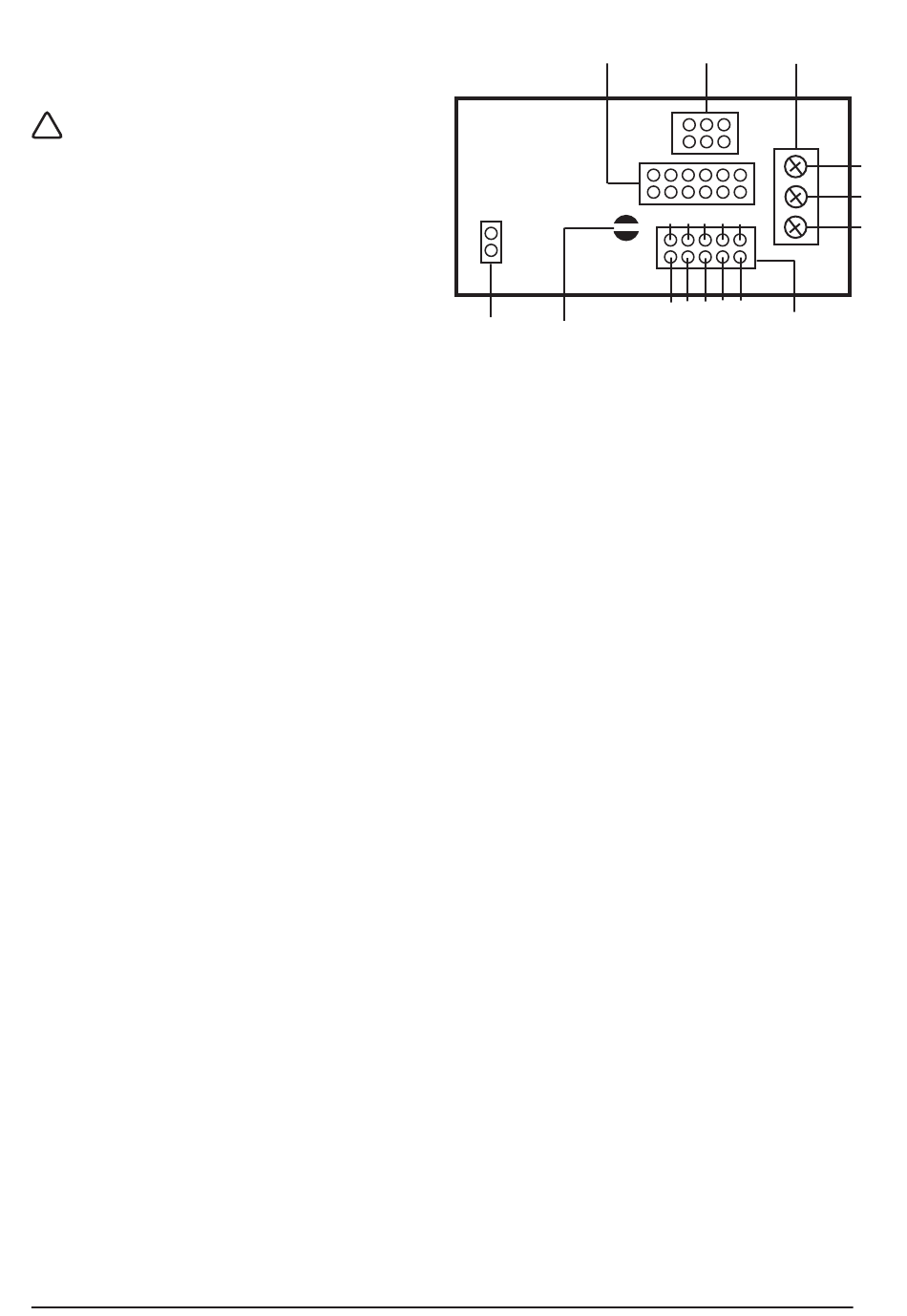

4. Circuito impreso
CN2
BL
SB
5. Configuración medición CC ó CA a SB
SB abierto = CC
SB acortados = CA
6. Conexiones alimentación y control a CN1
1 VDD 5 V CC a 16 V CC
2 VSS 0 V
3 Luz de fondo BL+
4 Luz de fondo BL-
5 Control común
6 no conectado
7 Control común
8 MÁX./MÍN. (ver la página 9)
9 Disparo RS232
10 Salida RS232
7. Conexiones alimentación luz de fondo a
CN1
3 5 a 8 VCC (usar jumper a BL) ó 12 VCC.
4 0 V
8. Conexiones entrada a ST
1: INHI
±0,1 mV a 300,0 V
±0,1 µA a 3999 µA
±0,01 mA a 399,9 mA
2: INHI
±0,01 A a 10,0 A
3: INLO
0 V
08
CN3
ST
9 7 5 3 1
10 8 6 4 2
CN1
3
2
1
