1. Introduction
Multimètres analogiques/numériques à sélection
automatique de gamme, pour montage sur panneau
2. Instructions de sécurité
La tension maximale admissible pour tout
!
raccordement sur ce circuit imprimé est de
300V.
INLO (0 V) connectée en interne à VSS (0 V)
Remarque:
La longueur de tout câble mesure (signal) raccordé à
cet appareil ne doit pas excéder 30 mètres. Si les câbles
« mesure » passent à l'extérieur du bâtiment, il est
nécessaire d'installer des dispositifs additionnels de
protections de surtensions.
3. Caractéristiques
Caractéristiques
Caractères 11 mm; Vumètre à barres, 40 segments;
Remise à zéro de conduction; Indicateurs : pile faible,
x10, x100, CC, CA, -, µ, m, A, V, MIN, MAX
Gamme d'entrée
± 0,1 mV à 300 V; ± 0,1 µA à 10 A
Précision
CC: V, µA, mA: ±1%
CC: A: ±3%
CA: 40–650 Hz: V, µA, mA: ±1%; A: ±3%
CA: 650–2700 Hz: ±5%
Linéarité
±0,1 % pleine échelle
Fréquence test
1 s.
Impédance d'entrée
V: 10 MOhm
0 à 399,9 µA : 500 Ohm
400 à 3 999 µA : 50 Ohm
0 à 39,9 mA : 5 Ohm
40 à 399,9 mA : 0,5 Ohm
0 à 10 A : 0,005 Ohm
Raccordements
Entrée : Connexions à vis protège-doigts pour fil jusqu'à
1,5 mm².
Alimentation et commande :
2 x 5 voies, espacement de 0,1"
Entrées de commande
Collecteur ou contact uniquement
Sortie RS232
2 400 bauds, 7 bits, parité impaire, 1 bit d'arrêt
Alimentation
5 à 16 VCC ±10 %, 15 mA max
Rétroéclairage
5 à 8 VCC / 12 VCC ±0.5V sélectionnable, 110 mA max.
Catégorie d'installation (IEC664)
Catégorie surtension II
Degré de pollution 2 (IEC 64)
Température de fonctionnement
0°C à +60°C
Température de stockage
-20°C à +70°C
Protection environnementale
IP50
Altitude
usqu'à 3 000 m
Relative Humidity
85 % max., sans condensation

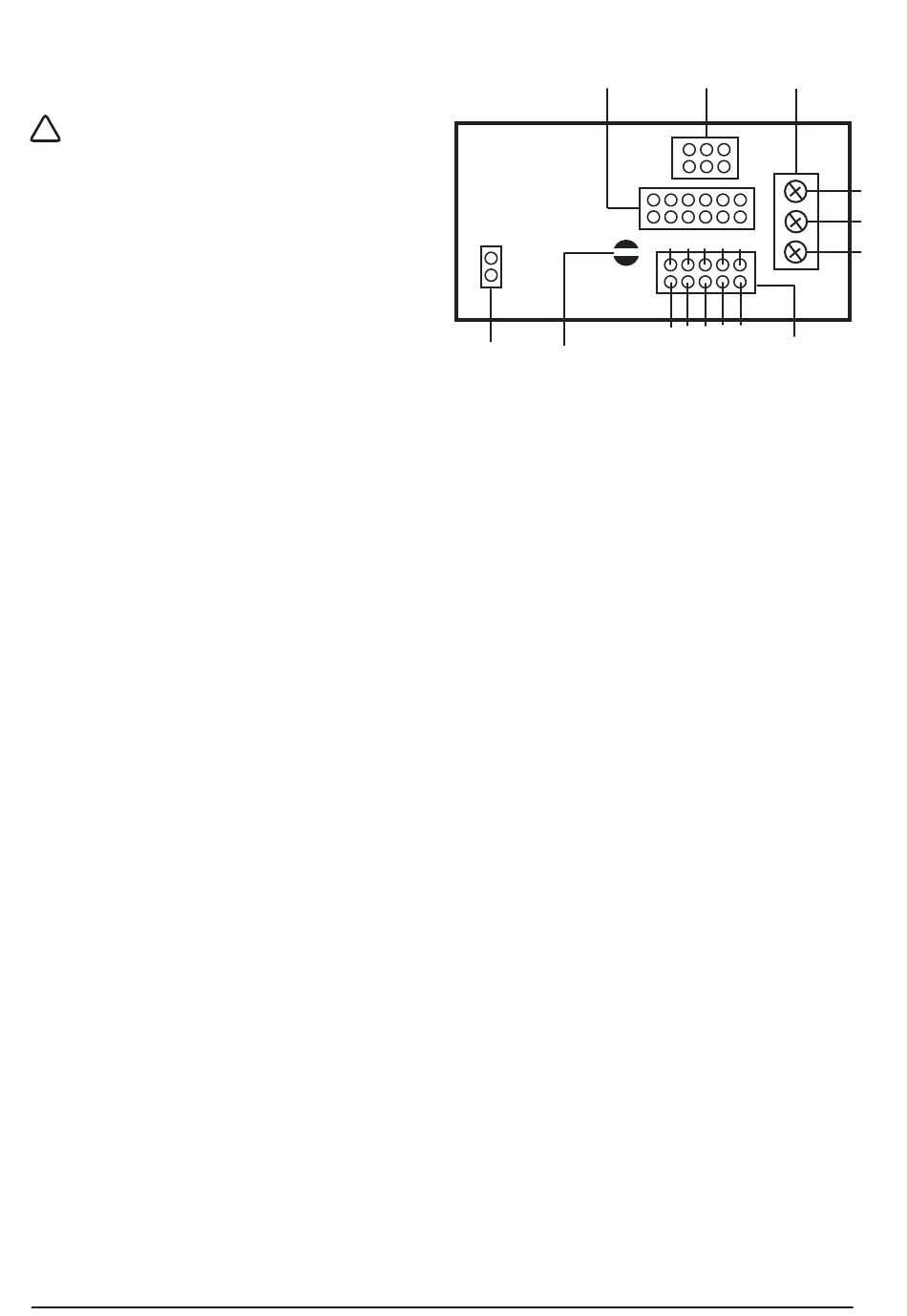

4. Cartes de circuits imprimés
CN2
BL
SB
5. Configuration AC ou DC mesure à SB
SB ouvert = CC
SB dérivés = CA
6. Raccordements Alimentation et
commande à CN1
1 VDD 5 V CC à 16 V CC
2 VSS 0 V
3 Rétroéclairage BL+
4 Rétroéclairage BL-
5 Commande, commune
6 non connectée
7 Commande, commune
8 MAX/MIN
9 Déclencheur RS232
10 Sortie RS232
7. Raccordements Alimentation
rétroéclairage à CN1
3 5 à 8 VCC (placer pont à BL) ou 12 VCC.
4 0 V
8. Raccordements Entrée à ST
1: INHI
±0,1 mV à 300,0 V
±0,1 µA à 3999 µA
±0,01 mA à 399,9 mA
2: INHI
±0,01 A à 10,0 A
3: INLO
0 V
06
CN3
ST
9 7 5 3 1
10 8 6 4 2
CN1
3
2
1
