Technische gegevens

Q
R
P
O
N
M
L
TYPE
Inhoud van de boiler
Retour zonnecircuit (ond. warmtewisselaar)
Voeler zonnecircuit (ond. warmtewisselaar)
Voeler omschakelventiel
Aanvoer zonnecircuit (ond. warmtewisselaar)
Verzamelvoeler
Verzamelvoeler
Retour zonnecircuit (bov. warmtewisselaar)
Voeler zonnecircuit (bov. warmtewisselaar)
Aanvoer zonnecircuit (bov. warmtewisselaar)
Totale hoogte zonder isolatie
Totale hoogte met isolatie
Aansluiting
Aansluiting
Aansluiting
Aansluiting
Aansluiting
Diameter met isolatie
Diameter zonder isolatie
Kipmaat zonder isolatie
Aanvoer / retour zonnecircuit
Aansluiting
Voelers 4 stuks binnendiameter
(bij BSP-SL/BSP-W-SL 5 stuks)
Warmtewisselaaroppervlak zonnecircuit
onderste / bovenste warmtewisselaar
Inhoud warmtewisselaar zonnecircuit
onderste / bovenste warmtewisselaar
max. bedrijfsdruk boiler
max. bedrijfsdruk warmtewisselaar
max. bedrijfstemperatuur reservoir
Gewicht
3062210_0810

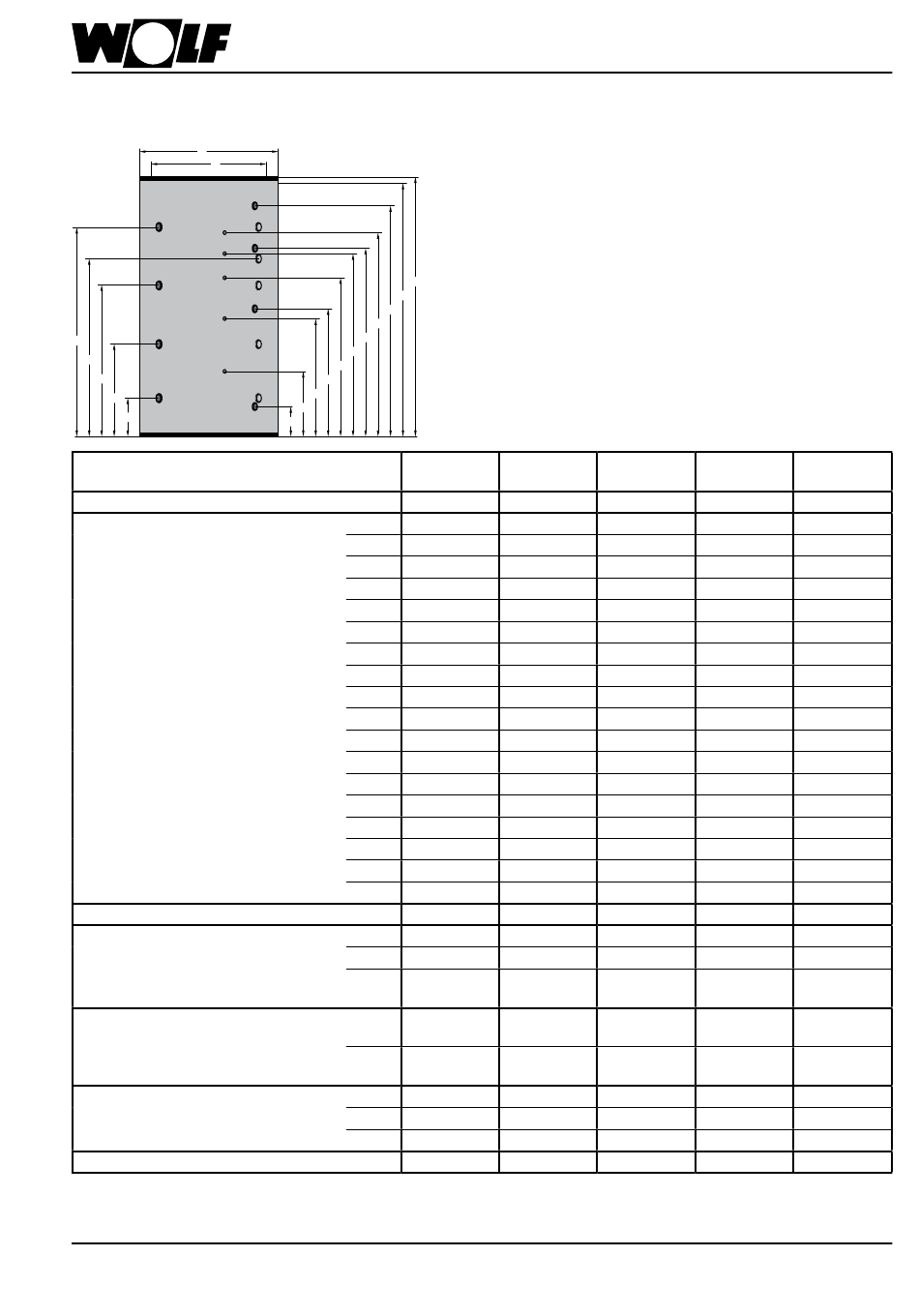

Technische gegevens
BSP / BSP-SL / BSP-W / BSP-W-SL
K
J
I
H
G
F
E
D
C
B
A
BSP
800
Liter 785
A mm 230
B mm 490
C mm 800
D mm 910
E mm 1200
F mm 1350
G mm -
H mm -
I mm -
J mm 1755
K mm 1825
L mm 260
M mm 630
N mm 1030
O mm -
P mm 1430
Q mm 1000
R mm 790
mm 1788
G 1
Rp 1½
mm 10
m² 2,5 / -
Liter 16,5 / -
bar 3
bar 10
°C 95
kg 160
BSP BSP-SL
1000 1000
915 900
230 230
550 550
950 950
1030 1030
1350 1350
1510 1510
- 1443
- 1610
- 1780
2040 2040
2110 2110
310 310
745 745
1250 1250
1430 1430
1710 1710
1000 1000
790 790
2068 2068
1 1
1½ 1½
10 10
3 / - 3 / 1,9
19,8 / - 19,8 / 11
3 3
10 10
95 95
180 215
BSP-W BSP-W-SL
1000 1000
915 900
230 230
550 550
950 950
1030 1030
1350 1350
1510 1510
- 1443
- 1610
- 1780
2040 2040
2110 2110
310 310
745 745
1250 1250
1430 1430
1710 1710
1000 1000
790 790
2068 2068
1 1
1½ 1½
10 10
3 / - 3 / 1,9
19,8 / - 19,8 / 11
3 3
10 10
95 95
180 215
37
