FR

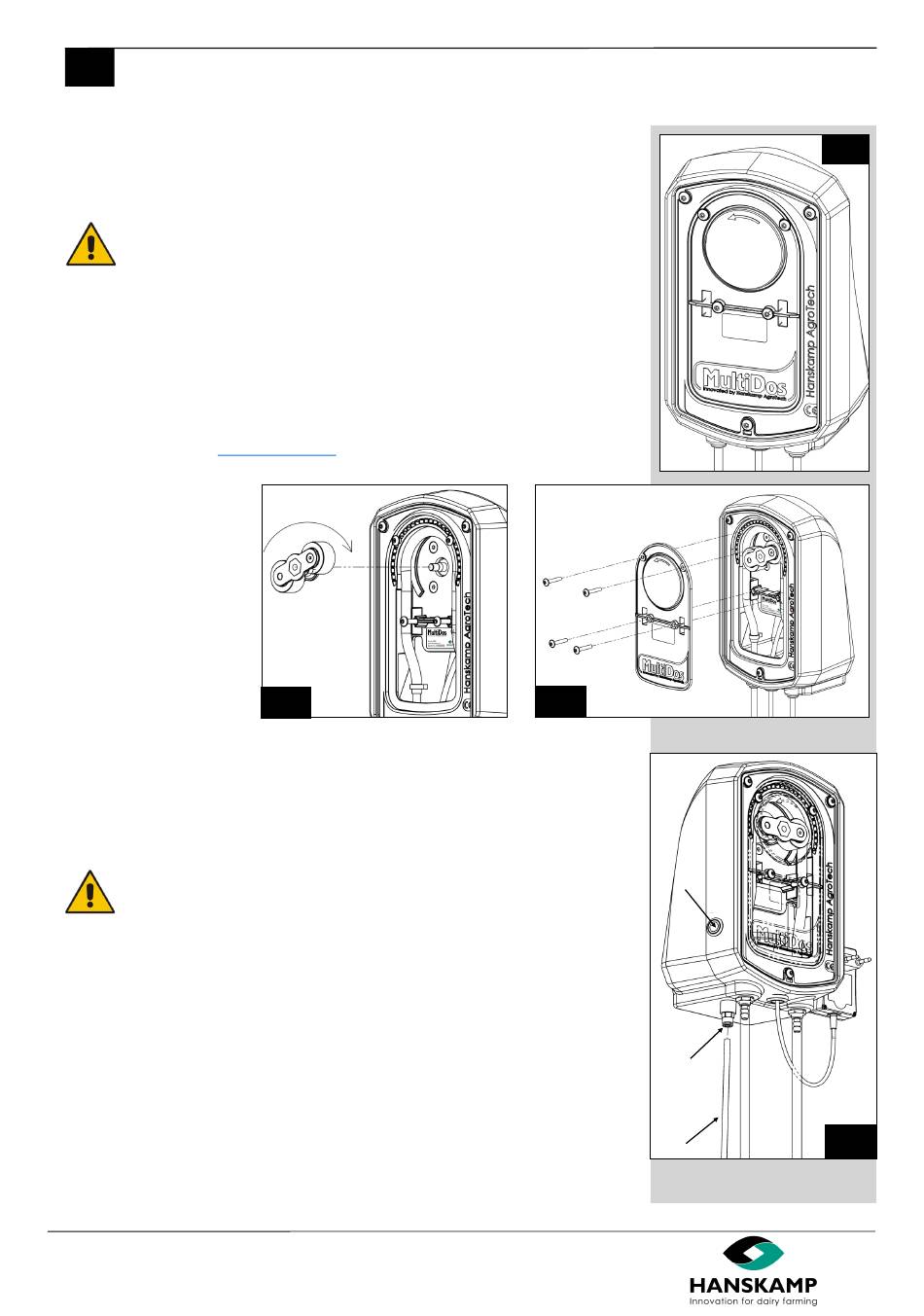

12. Prenez le rotor et tournez-le avec le côté du trou conique (côté saillant) sur l'es-
sieu du moteur de la pompe. Appuyez le HanskampQualityTube dans le trou du
logement de la pompe durant le dernier vrillage. Le HanskampQualityTube est
donc coincé entre les rouleaux et le logement de la pompe. (Vissez le rotor ma-
nuellement sur l'essieu du moteur) (ill. 14 et 15).
Attention : le flexible doit être comprimé au mieux dans l'arrondi du loge-
ment de la pompe (ill. 12).
13. Prenez le couvercle transparent de la pompe (art. n° 003-502-000) avec les 4 vis à
tête bridée correspondantes (art. n° 003-509-000). Positionnez le couvercle afin
qu'il soit bien devant le trou du couvercle dans le logement de la pompe. Vissez
les vis uniformément jusqu'à ce que le couvercle soit fixé. Attention de ne pas
trop serrer ! (ill. 13 et 15)
14. Montez le tuyau d'air (art. n° 001-199-000) dans le raccord emboîtable (art. n°
001-463-000) du MultiDos (ill. 16). Montez l'autre extrémité au raccord d'air du
robot. Consultez www.hanskamp.fr
mé.
15. Branchez l'alimentation du MultiDos dans la prise murale la plus proche et testez
le fonctionnement du MultiDos en appuyant sur le bouton-poussoir (art. n° 001-
264-000). Si le bouton-poussoir ne fonctionne pas, vérifiez que tout est bien rac-
cordé. (P. 17)
Maintenance :
Contrôlez quotidiennement la présence de pannes ou d'usure sur le système
MultiDos. Pour ce faire, inspectez visuellement les tuyaux d'arrivée et d'éva-
cuation ainsi que le câblage électrique. Contrôlez périodiquement le débit et
effectuez un calibrage si nécessaire. Lorsque le HanskampQualityTube est usé suite à
un usage intensif (perte d'étanchéité), remplacez-le en suivant les instructions sus-
mentionnées. Procurez-vous un kit de révision chez Hanskamp. Contrôlez également
l'usure des rouleaux et des roulements. Ces derniers sont également disponibles en
kit de révision chez Hanskamp.
Calibrage :
Pour le calibrage, dirigez le moteur manuellement avec le bouton-poussoir jusqu'à ce
que du liquide sorte de la buse.
Attention ! Lors des premières rotations, vous ne verrez rien car le rotor se fixe sur
l'essieu du moteur.
Le calibrage du MultiDos a lieu de la même façon que pour un type de concentré
habituel. Utilisez à cet effet les étapes décrites dans le
Hanskamp AgroTech B.V. (Pays-Bas)
Doseersysteem - Dosing system – Dosiersystem – Pompe de dosage
pour les prescriptions relatives à l'air compri-
14
11 - 21
www.hanskamp.nl/fr
14
15
bouton
poussoir
couplage
enfichable
tuyau
d'air
MultiDos
13
16
