Mode d'emploi StackGuard 2 System
4.4
Le photomètre possède cinq sorties relais ( chapitre 3.1) dont les fonctions
sont configurables librement. Plusieurs fonctions peuvent être attribuées à un
même relais. Le relais commutera lorsque une des fonctions configurées
s'active (liaison OU).
Si la configuration des relais comporte des seuils, les valeurs limite de ces der-
niers doivent être réglées.
Principe du seuil
Chaque sortie relais peut prendre
en charge au maximum un seuil
avec une valeur limite supérieure
et inférieure ( Figure 12).
Lorsque la mesure atteint la va-
leur limite supérieure, le seuil
s'active jusqu'à ce que la mesure
redescende en dessous de la li-
mite inférieure.
1.
Fonction des relais
2.
3.
24
Réglage des fonctions des relais
Action
Affichage
Activer le service
*
*
intervention
5 x
*
N x
> Relais N
sl al iv aj in

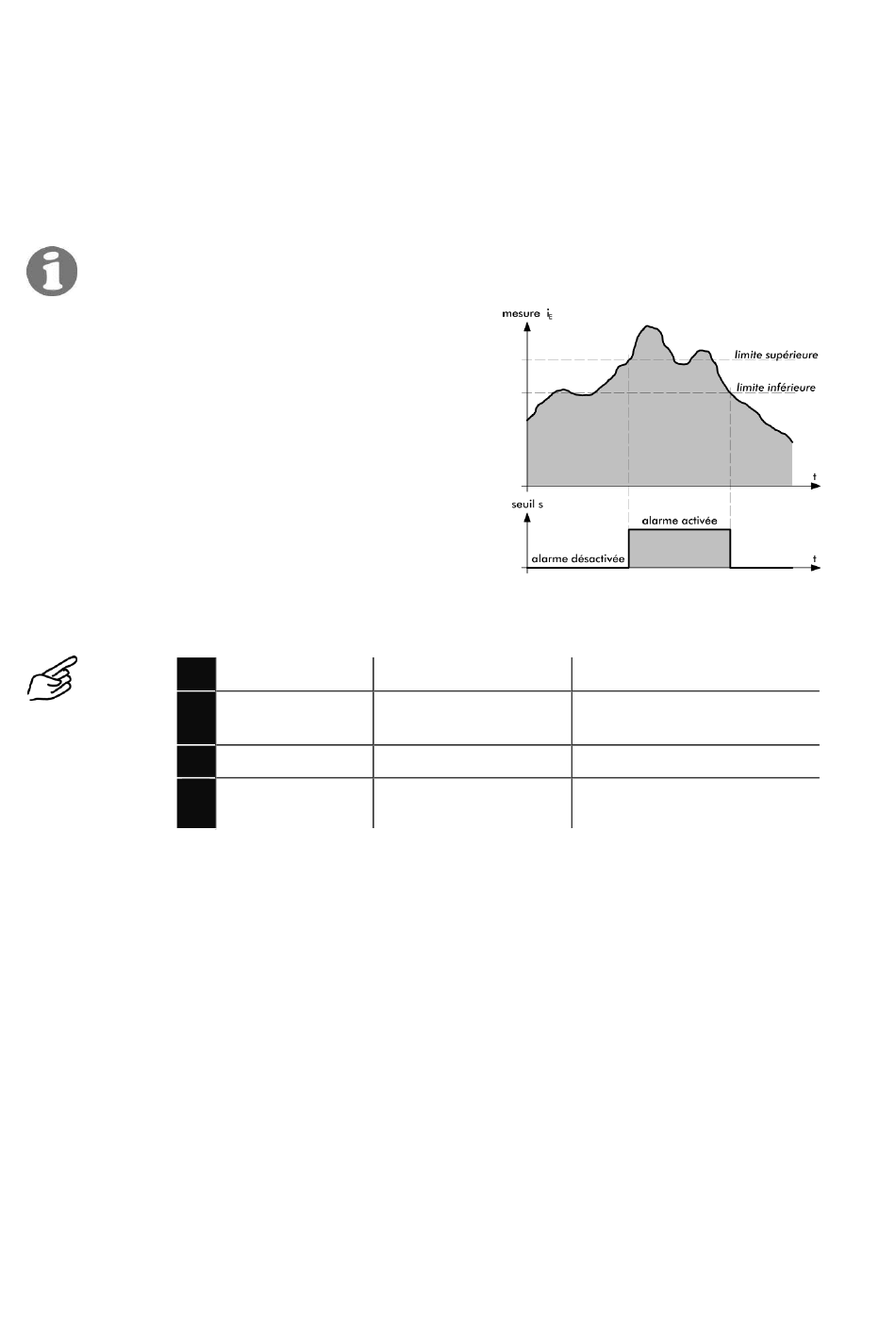

Figure 12: Limites supérieure et inférieure d'un
seuil
Remarques
PAS A PAS
*
chapitre 4.2.5
*
Relais
*
<
Configurer le relais N
10198F/3
