Mode d'emploi StackGuard 2 System

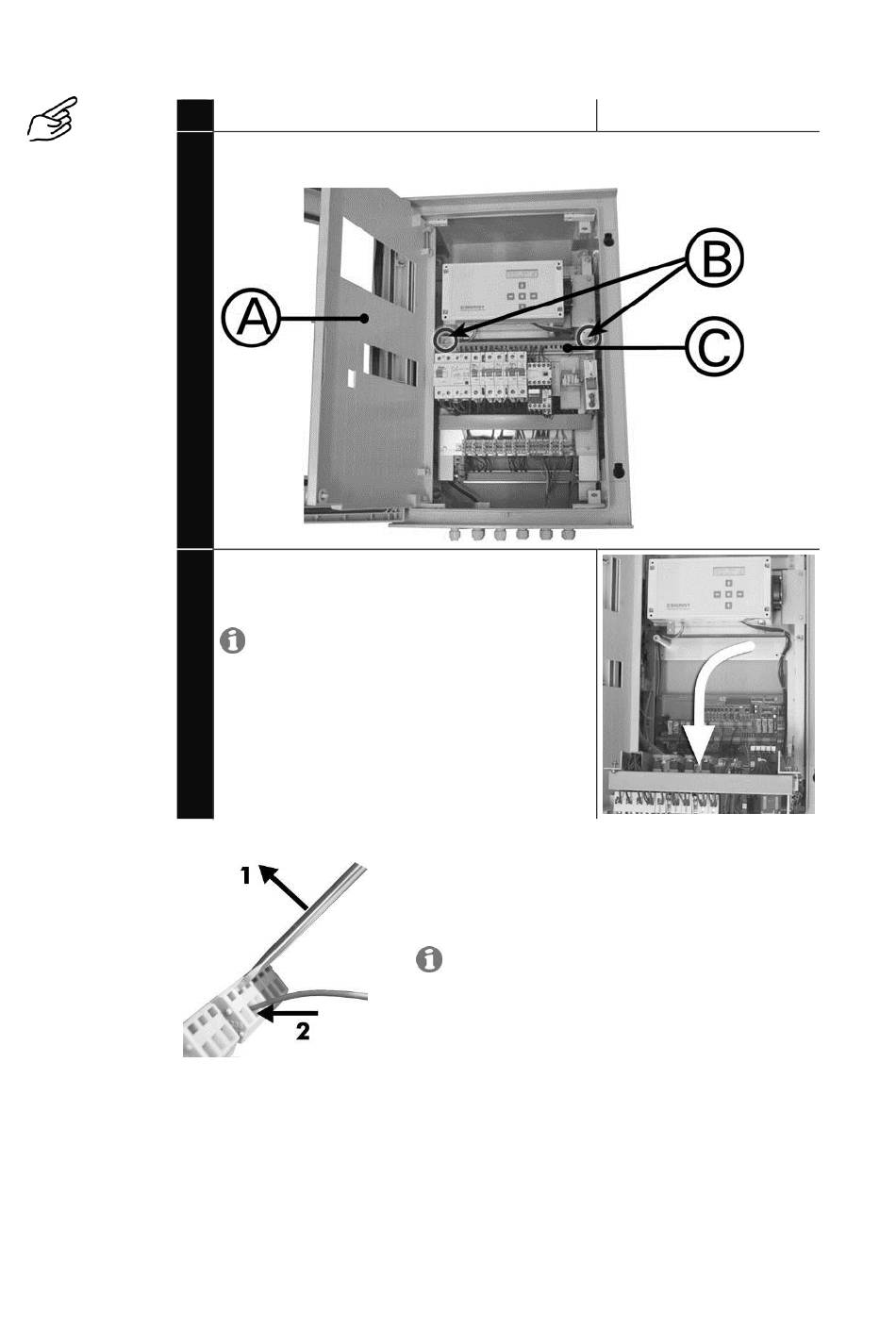

1.
Accès au relais et
aux signaux de
sortie
2.
Principe des bornes
Figure 8: Grandes bornes.
12
Action
Retirer le capot de protection (A) de l'unité de commande.
Dévisser les vis de fixation (B) et basculer le
cadre pivotant (C).
Il n'est pas nécessaire de basculer le
cadre pivotant (C) pour raccorder les signaux
de sortie.
Les grandes bornes reçoivent l'alimentation élec-
trique et sont dimensionnées pour des sections
jusqu'à 2.5 mm
2
(sans manchon).
Utiliser un tournevis de taille 1!
Remarques
A
10198F/3
