Notice d'installation
Champ de cuisson en vitrocéramique Induction
Avec cadre d'encastrement surdimensionné

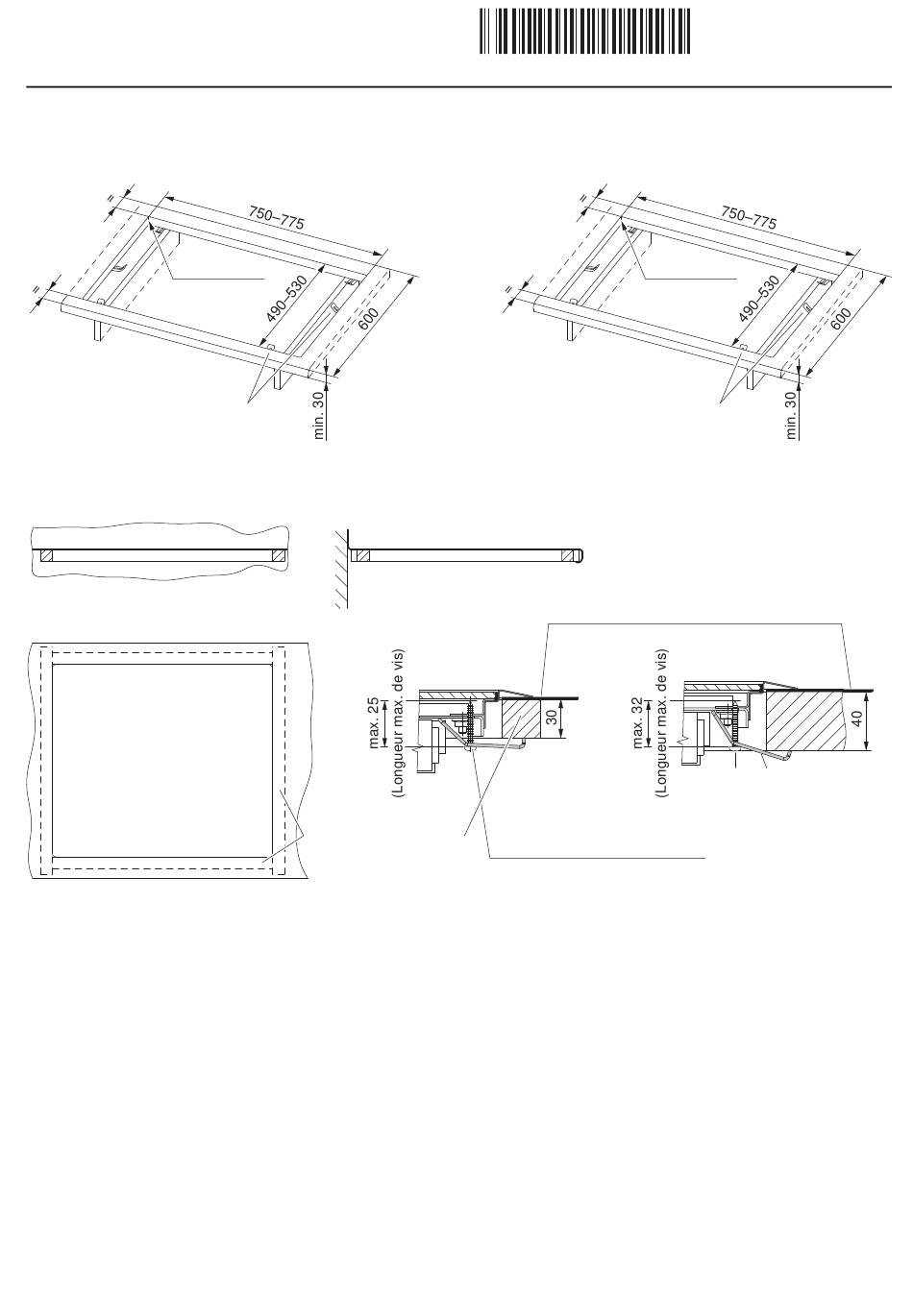

Plage de dimensions des ouvertures spéciales
GK46TIU, GK46TISU, GK46IDU, GK46TIMSU
max. R10
de préférence
6 brides de fixation
Renforcements des ouvertures d'un couvercle
complète en acier au chrome-nickel
Les indications d'installation concernant les exigences électriques et de sécurité, sont aussi valables pour cet encastrement.
1. Découper, dans le plan de travail, l'ouverture (si elle n'existe pas encore) aussi exacte et rectangulaire que possible. Les
dimensions minimales de l'ouverture sont préférables.
2. Bloquer l'appareil dans l'ouverture au moyen des brides de fixation D et des vis E. Monter, si besoin est, des lattes de
renforcement qui permettent de redresser (planéité) le plan de travail.
Lattes de renforcement:
min. 25 × 25 mm
4
GK46TIVU, GK46TIASU, GK46TIABSU
max. R10
de préférence
6 brides de fixation
Tôle du couvercle en acier au chrome-nickel
Attention risque de bris de verre:
Ne pas trop serrer le vissage
J971.141-3
9.7.14
Disposition des
brides de fixation
E D
