● En plus de ce manuel, le manuel de fonctionnement ou de
réparation du système doit inclure un manuel de maintenance
de batterie applicable au type de batteries utilisées.

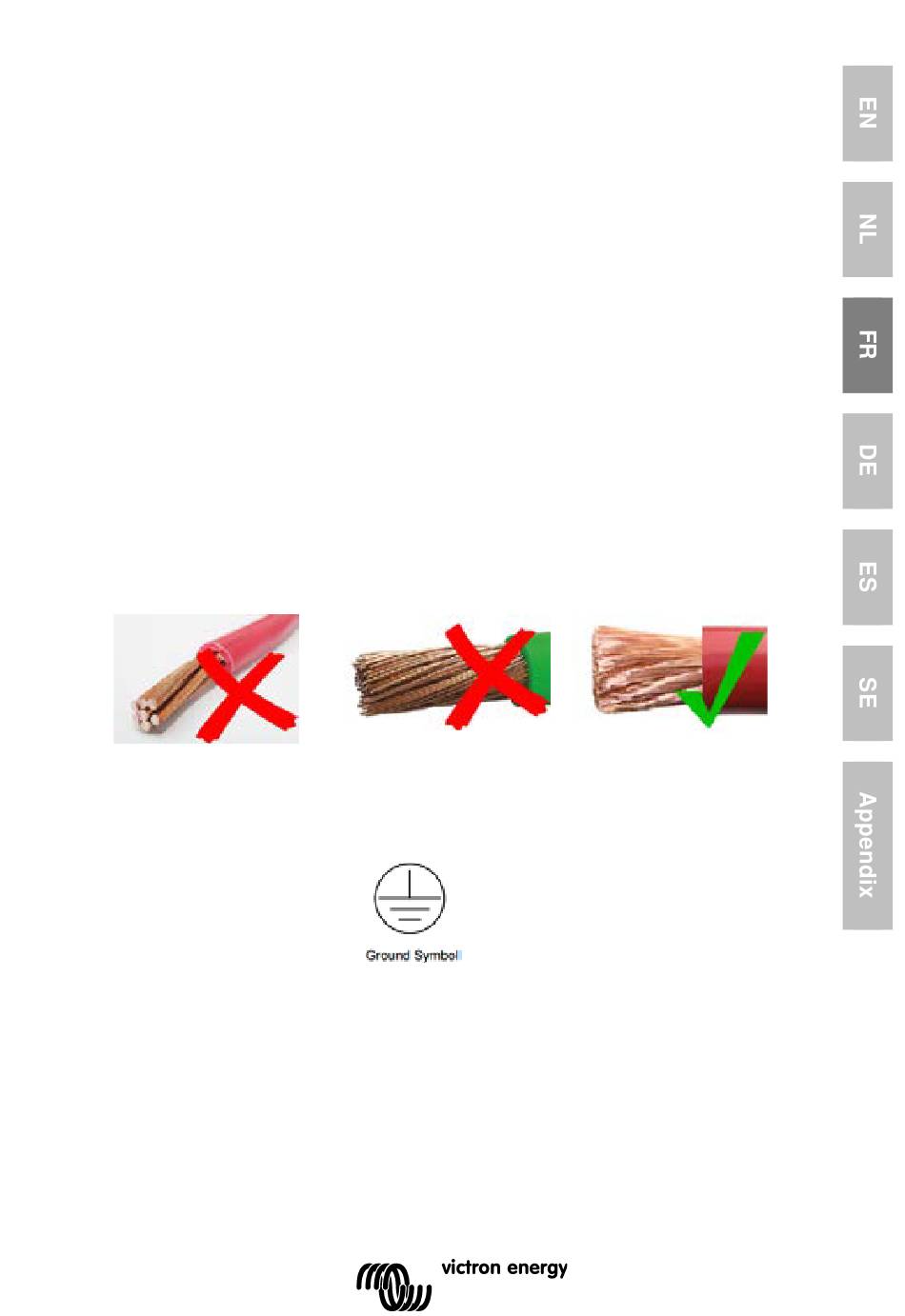

● Utiliser un câble souple en cuivre à brins multiples pour la
batterie et les connexions PV.
Le diamètre maximal de chaque brin est de 0,4 mm/0,125 mm²
(0,016 pouce/AWG26).
Par exemple, un câble de 25 mm² devra avoir au moins 196
brins (classe de toron 5 ou supérieure conformément aux
normes VDE 0295, IEC 60228 et BS6360).
Un câble de calibre AWG2 devra avoir au moins un
toron 259/26 (259 brins de diamètre AWG26).
Température maximale d'exploitation : ≥ 90 °C.
Exemple de câble adapté : câble à triple homologations (tri-
rated) de classe 5 conforme aux réglementations suivantes :
nord-américaines (UL), canadiennes (CSA) et britanniques
(BS))
Dans le cas de brins plus épais, la zone de contact sera trop petite et
la résistance au contact sera trop élevée, ce qui causera une
surchauffe sévère pouvant éventuellement provoquer un incendie.
● La borne de mise à la terre est située dans le compartiment
de câblage, et elle est identifiée par le symbole ci-dessous :
