Description générale
Le panneau de contrôle se situe à l'avant de l'unité à l'extrémité du compresseur. Il y a trois portes. Le panneau de contrôl e
se trouve derrière la porte à main gauche. Le panneau d'alimentation se trouve derrière la porte à main droite et du milieu.
3.1 Description générale
Le système de commande MicroTech se compose d'un régulateur à microprocesseur et d'un certain nombre de modules
d'extension, qui peut varier selon la taille et la conformation de l'unité. Le système de contrôle fournit la surveillance et les
fonctions de contrôle nécessaires pour le fonctionnement efficace et contrôlé du refroidisseur.
L'opérateur peut surveiller toutes les conditions opérationnelles critiques en utilisant l'écran situé sur le régulateur prin cipal.
En plus d'assurer tous les contrôles de fonctionnement normaux, le système de commande MicroTech déclenchera des
actions correctrices si le groupe frigorifique fonctionne en dehors des conditions normales projetées. Si une panne se
développe, le Régulateur fermera un compresseur ou l'unité entière, et activera une alarme.
Le système est protégé par un mot de passe et ne donne l'accès qu'au personnel autorisé. À l'exception de certaines
informations de base visibles, les alarmes peuvent être réinitialisées sans mot de passe. Aucun réglage ne peut être
changé.
3.2 Disposition du panneau de contrôle

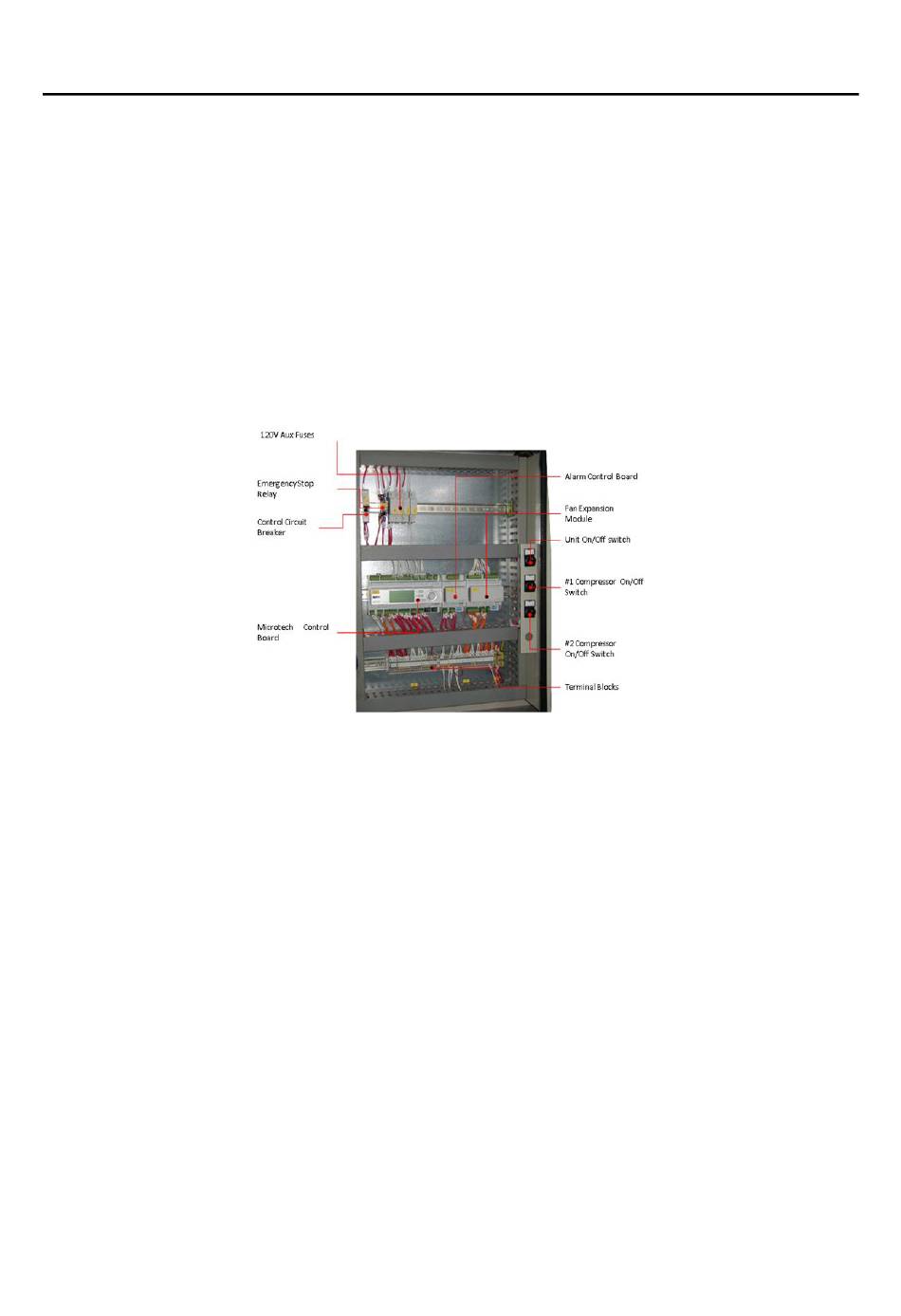

Illustration 1, Composants du panneau de contrôle
REMARQUES :
Le relais du commutateur d'urgence coupe le courant des circuits #1 #2 et v#3 de contrô le de puissance si activés, en
provoquant une coupure immédiate du ventilateur et du compresseur. Le bouton rouge d'urgence se situe en bas à l'avant
de la porte du panneau de contrôle.
Le transformateur de l'alimentation de commande est situé dans le panneau d'alimentation à côté du panneau de contrôle.
Des modules d'extension supplémentaire (extension aka) sont situés ailleurs sur le refroidisseur.
3.3 Structure du matériel informatique
Le système de contrôle MicroTech pour les groupes frigorifiques à condens ation par air avec compresseur à vis se
compose d'un régulateur principal d'unité avec un nombre de modules d'extension I/O suivant la taille du refroidisseur et
sa configuration.
Jusqu'à deux modules de communication BAS en option peuvent être fournis sur demande.
Un panneau d'interface d'opérateur à distance peut aussi être fourni, pouvant être connecté à neuf unités au maximum.
Les régulateurs avancés MicroTech utilisés sur les groupes frigorifiques à vis à air ne sont pas interchangeables avec les
anciens régulateurs MicroTech II.
