10 Utilisation du contrôleur
10.1 Le fonctionnement du régulateur de l'unité
Port TCP/IP
Bouton Menu
Bouton
de
retour
Le clavier/affichage se compose de 5 ligne avec un affichage de 22 caractère, trois boutons (touches) et un volant de
navigation « push hand roll ». Il y a un bouton d'alarme, un bouton menu (Accueil) et un bouton arrière. Le volant est utilisé
pour naviguer entre les lignes sur un écran (page) et pour augmenter et diminuer les valeurs modifiables lors de l'édit ion.
En appuyant sur la molette-poussoir, vous confirmez la ligne sélectionnée et le lien permet d'accéder au jeu de paramètres
suivant.
Généralement, chaque ligne contient un titre de menu, un paramètre (comme une valeur ou un point de consigne), ou un
lien (qui aura une flèche à la droite de la ligne) vers un menu ultérieur.
La première ligne visible de chaque affichage inclut le titre du menu et le nombre de lignes sur lesquelles le curseur est
placé (dans le cas ci-dessus, elles sont 3). La position la plus à gauche de la ligne de titre inclut une flèche « vers le haut »
pour indiquer qu'il y a des lignes (paramètres) « au dessus » des lignes affichées couramment ; et/ou par une flèche « vers
le bas » pour indiquer qu'il y a des lignes (paramètres) « au dessus » des articles affichés couramment ou une flèche
« vers le haut/vers le bas » pour indiquer qu'il y a des lignes « au-dessus et en dessous » de la ligne affichée actuellement.
La ligne sélectionnée est mise en surbrillance.
Chaque ligne sur une page peut contenir un statut uniquement d'information ou des champs de données changeantes
(points de consigne) ; Quand une ligne contient un statut avec seulement de l'information et que le curseur est sur cette
ligne, tout sauf le champ de valeur de cette ligne est mis en surbrillance, ce qui signifie que le texte est blanc avec une

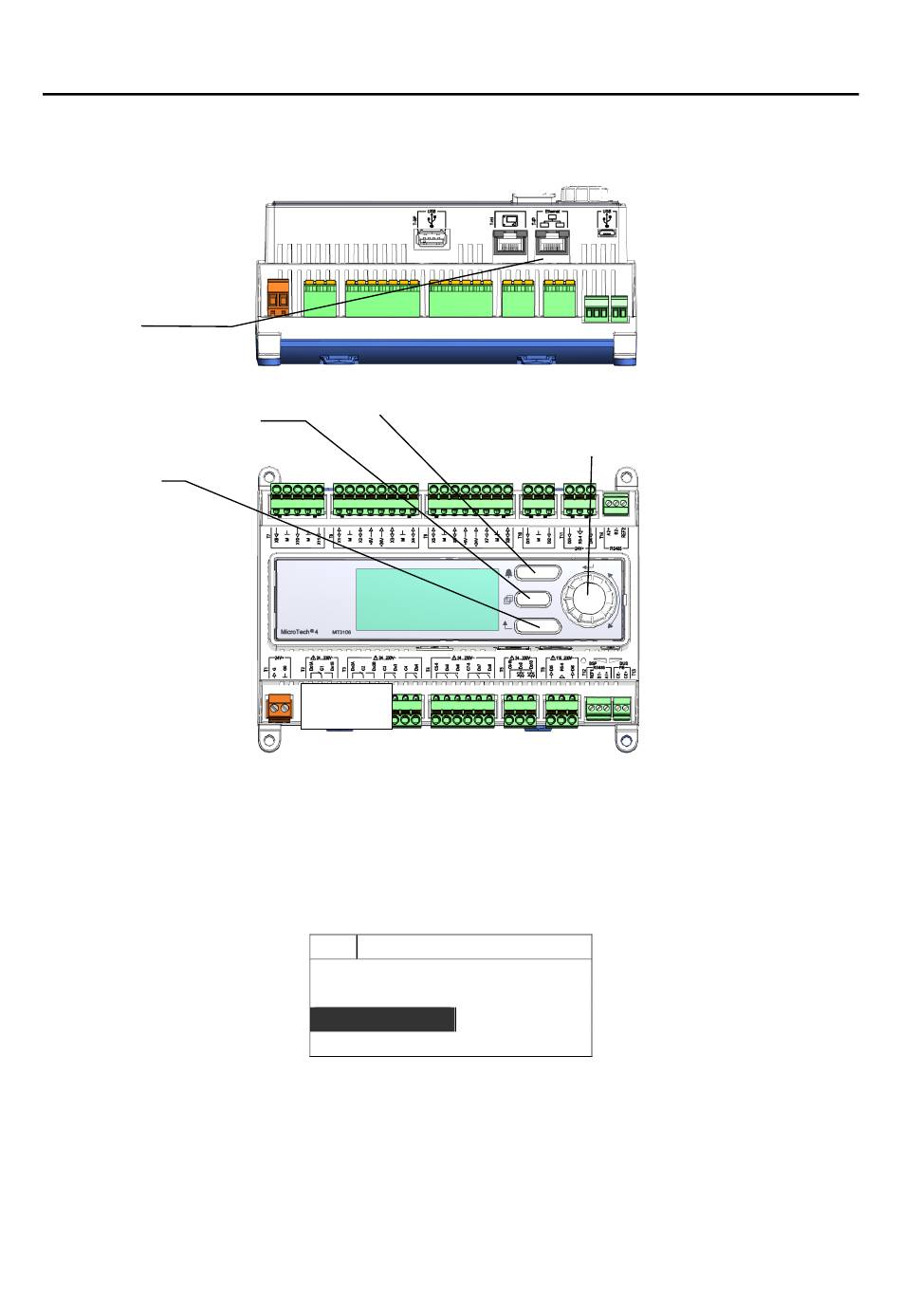

Illustration 6 Contrôler de l'unité
Bouton d'alarme
Afficheur
Illustration 7, Écran typique
6
Voir/Régler Unité 3
Statut/Réglages >
Réglage >
Température
Date/Heure/Programme >
Molette de navigation
D–EOMAC00A04-14_02FR - 49/64
