Projecteur E-Vision Laser Séries 7500, 8500 et 10K de Digital Projection

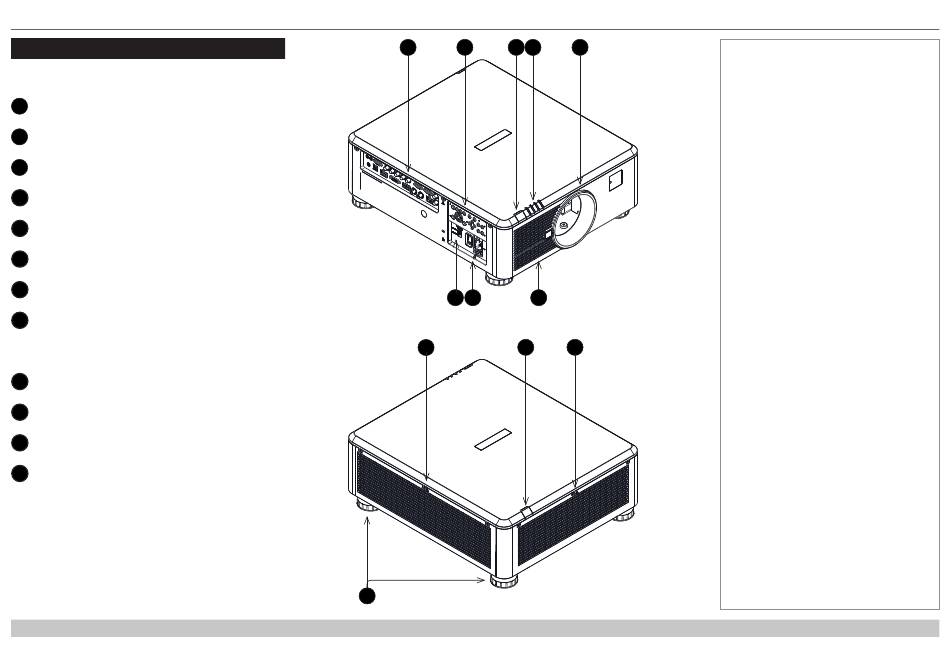

Vue générale du projecteur
Vues avant et arrière
Panneau de connectique
1
Panneau de commande
2
Fenêtre infrarouge avant
3
Témoins
4
Monture d'objectif
5
Sélecteur de tension
6
Interrupteur d'alimentation et connexion électrique
7
Entrée d'air
8
Entrées d'air
9
Fenêtre infrarouge arrière
10
Sorties d'air
11
Pieds réglables
12
GUIDE D'INSTALLATION ET DE DÉMARRAGE RAPIDE
VUE GÉNÉRALE DU PROJECTEUR
1
2
3
4
6
7
8
Vue avant
9
10
12
Vue arrière
5
11
Remarques
Rév C août 2017
page 5
