Commandes

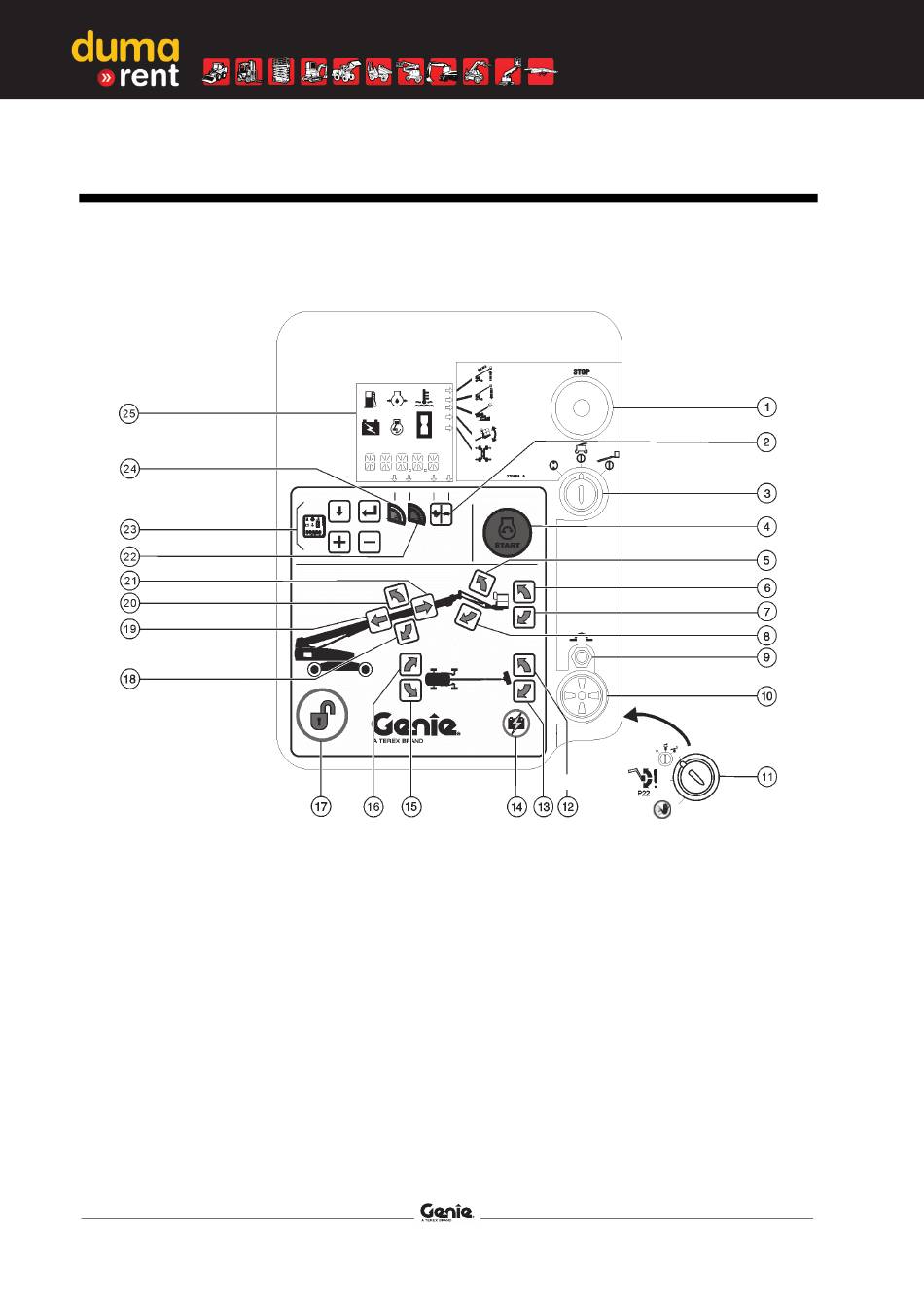

Panneau de commandes au sol
1 Bouton rouge d'arrêt d'urgence
2 Sélecteurs de vitesse des
fonctions
3 Interrupteur à clé à 3 positions
(arrêt/sol/nacelle)
4 Bouton de démarrage du
moteur
5 Bouton de montée du bras
pendulaire
6 Bouton de mise à niveau vers
le haut de la nacelle
7 Bouton de mise à niveau vers
le bas de la nacelle
8 Bouton de descente du bras
pendulaire
Pièce réf. 1270327FR
9 Disjoncteur de 20A pour le
circuit du système
10 Alarme
11 Interrupteur à clé de
désactivation/rétablissement
12 Bouton de rotation à droite de
la nacelle
13 Bouton de rotation à gauche
de la nacelle
14 Bouton d'alimentation
d'urgence
15 Bouton de rotation à gauche
de la tourelle
16 Bouton de rotation à droite de
la tourelle
SX-105 XC™  SX-125 XC™
www.duma-rent.com
Manuel de l'opérateur
Commandes
Marche
Désactivation
Rétablissement
17 Bouton de validation de
fonction
18 Bouton de descente de la
flèche
19 Bouton de rétraction de la
flèche
20 Bouton de montée de la flèche
21 Bouton d'extension de la flèche
22 Témoin d'amplitude de
mouvement illimitée
23 Boutons de commande de
l'écran à cristaux liquides
24 Témoin d'amplitude de
mouvement limitée
25 Écran à cristaux liquides
