INSTALLAZIONE
!
II controller è fornito di un cavo di alimentazione a tre
fili con una spina di tipo approvato a livello
internazionale. Utilizzare sempre questo cavo di
alimentazione ed inserire la spina in una presa con un
adeguato collegamento di massa onde evitare scariche
elettriche. All'interno del controller si sviluppano alte
tensioni che possono recare gravi danni o la morte.
Prima di eseguire qualsiasi operazione di installazione
o manutenzione del controller scollegarlo dalla presa di
alimentazione.
II controller può essere installato su di un tavolo o all'interno
di un apposito rack. In ogni caso occorre che l'aria di
raffreddamento
possa
all'apparato. Non installare né utilizzare il controller in
ambienti esposti ad agenti atmosferici (pioggia, gelo, neve),
polveri, gas aggressivi, in ambienti esplosivi o con elevato
rischio di incendio.
Durante il funzionamento è necessario che siano rispettate
le seguenti condizioni ambientali:
•
temperatura: da O °C a +40 °C;
•
umidità relativa: 0 - 95% (non condensante).
Per il collegamento del controller con la relativa pompa
utilizzare il cavo specifico del controller stesso.
I controller modello 969-9424 e 969-9524 hanno il cavo
di collegamento alla pompa fissato al pannello
posteriore del controller stesso.
Per gli altri collegamenti e I'installazione degli accessori
opzionali, vedere la sezione "Technical Information".
USO
In questo paragrafo sono riportate le principali procedure
operative. Per ulteriori dettagli e per procedure che
coinvolgono collegamenti o particolari opzionali, fare
riferimento al paragrafo "Use" dell'appendice "Technical
Information". Prima di usare il controller effettuare tutti i
collegamenti elettrici e pneumatici e fare riferimento al
manuale della pompa collegata.
!
Per evitare danni alle persone ed all'apparato, nel caso
in cui la pompa sia appoggiata su di un tavolo
assicurarsi che sia stabile. Non fare funzionare mai la
pompa se la flangia di ingresso non è collegata al
sistema o non è chiusa con la flangia di chiusura.
PERICOLO!
NOTA
circolare
liberamente
NOTA
PERICOLO!
Il connettore di richiusura J1 deve essere lasciato
collegato con il suo ponticello se non viene effettuato
alcun collegamento esterno. La pompa di pre-vuoto e
la
pompa
contemporaneamente.
Comandi, indicatori e connettori del Controller
Di seguito sono illustrati il pannello di comando del
Controller ed i pannelli di interconnessione. Per
maggiori
"Technical Information".
intorno
1. Pulsante per la selezione del modo LOW SPEED. È attivo
solo quando è selezionato il modo di comando dal pennello
frontale. Premendolo una volta, la pompa ruota a circa 2/3
dalla velocità nominale. Premendolo ancora una volta si
disattiva il modo LOW SPEED.
2. Pulsante per inviare i comandi di START, STOP o RESET.
È attivo solo quando è selezionato il modo di comando dal
pannello frontale. Premendolo una volta si attiva la fase di
avvio; premendolo nuovamente si arresta la pompa. Se la
pompa si è fermata automaticamente a causa di un guasto,
occorre premere questo pulsante una prima volta per
eseguire il reset del controller ed una seconda volta per
riavviare la pompa.
3. Pulsante per richiamare sul display i parametri cycle
number, cycle time e pump life.
4. Pulsante per richiamare sul display i parametri pump
current, pump temperature, pump power e rotational speed.
È sempre attivo indipendentemente dal modo di
funzionamento scelto. Premendo assieme i pulsanti 3 e 4
per almeno 2 secondi viene attivato un programma con il
quale è possibile programmare alcuni parametri operativi.
5. Display alfanumerico a cristalli liquidi: matrice di punti, 2 linee
x 16 caratteri.
2
ISTRUZIONI PER L'USO
NOTA
Turbo-V
possono
dettagli
fare
riferimento

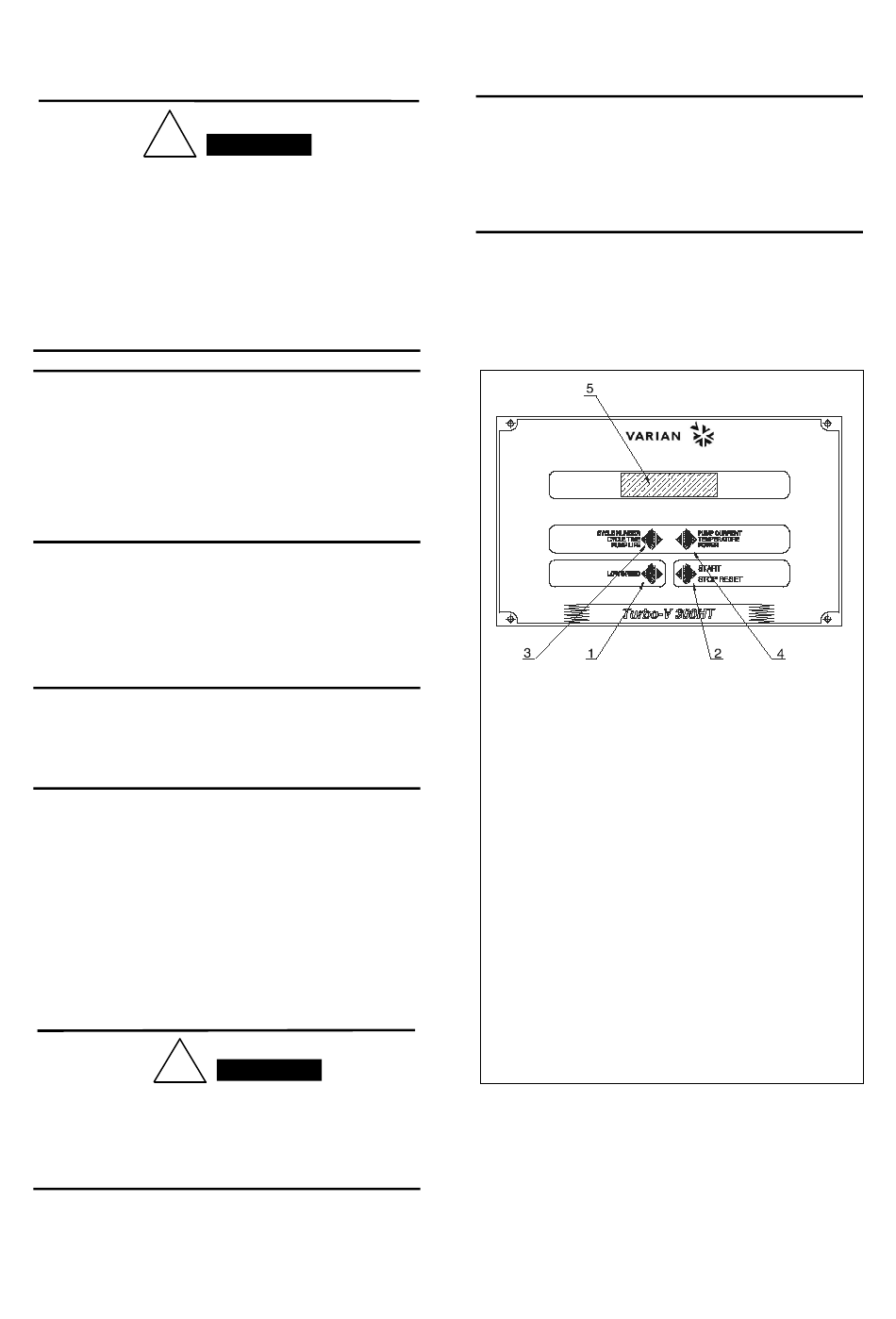

Pannello frontale del Controller
969-9424 e 969-9524
87-900-876-01 (B)
essere
accese
alla
sezione
