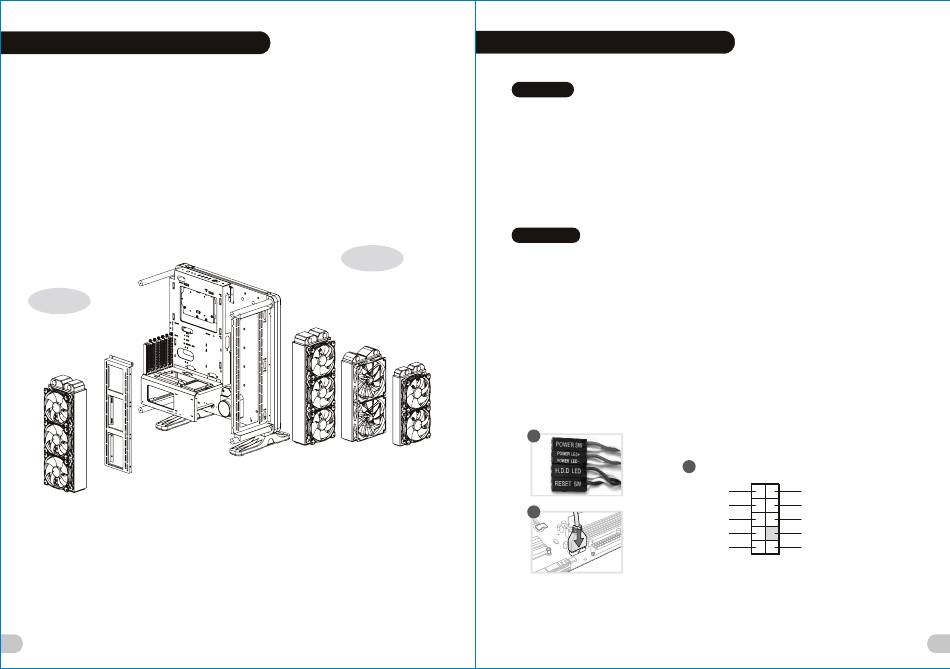

Liquid Cooling Installation
※ The Radiators are recommended to mount inside the chassis.
Left
360 mm
11
Front
360 mm
280 mm
240 mm
Leads Installation Guide
English
Leads Installation Guide
A.
Case LED Connection / On the front of the case, you can find some LEDs and switch leads. Please consult your
user manual of your motherboard manufacturer, then connect these leads to the panel header on the motherboard.
B. USB 3.0 connection /
1. Make sure your motherboard supports USB 3.0 connection.
2. Connect the USB 3.0 cable to the available USB 3.0 port on your computer.
C. Audio Connection / Please refer to the following illustration of Audio connector and your motherboard user
manual. Please select the motherboard which used AC'97 or HD Audio(Azalia),(be aware of that your audio supports
AC'97 or HD Audio (Azalia)) or it will damage your device(s).
Deutsch
Anschlüsse herstellen
A.
Gehäuse-LED-Verbindungen / Auf der Gehäusevorderseite finden Sie einige LEDs und Verbindungen. Bitte
nehmen Sie die Gebrauchsanweisung Ihres Motherboard Herstellers zur Hilfe und schließen Sie diese Verbindungen an
die Panel Header Belegung des Motherboards an.
B. USB 3.0 Anschluss /
1. Stellen Sie sicher, dass Ihre Hauptplatine den USB 3.0 Anschluss unterstützt.
2. Verbinden Sie das USB 3.0 Kabel mit dem USB 3.0 Port auf Ihrem Computer.
C. Audio Anschlüsse / Bitte beachten Sie die folgende Abbildung der Audio Anschlüsse und die Anweisung in der
Gebrauchsanweisung Ihres Motherboards. Bitte wählen Sie das Motherboard, das AC'97 oder HD Audio(Azalia)
verwendet, (achten Sie darauf, dass Ihr Audio AC'97 bzw. HD Audio (Azalia unterstützt)). Andernfalls entstehen schwere
Schäden an Ihrem(n) Gerät(en)!!!
A
C
PORT1 L
PORT1 R
B
PORT2 R
SENSE_SEND
PORT2 L
USB 3.0 Connection
AUDIO HD AUDIO Function
BROWN
BLACK
AUD GND
RED
BLACK
PRESENCE#
SENSE1_RETURN
YELLOW
ORANGE
PURPLE
KEY
BLUE
GREEN
SENSE2_RETURN
12
