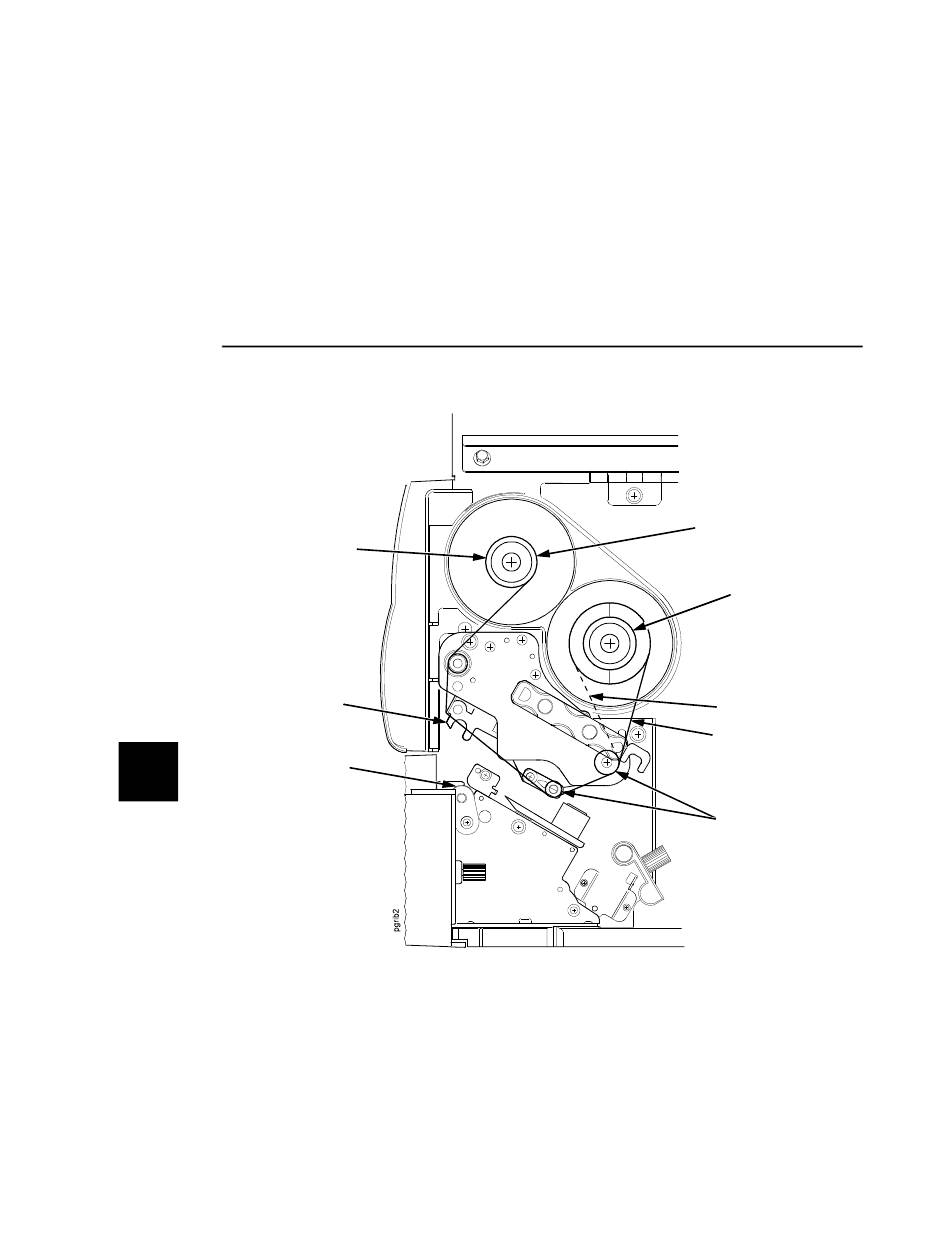

Carga de la cinta y el material en rollo
Núcleo de
recogida de cinta
Cabezal de
impresión
Pletina
5
(no mostrada)
96
5. Enrosque el extremo de la cinta por debajo de los rodillos guía,
entre la pletina (rodillo accionador de goma) y el cabezal de
impresión, y entre los ejes de recogida y de alimentación de
cinta.
NOTA: Asegúrese de introducir la cinta por detrás del eje de
recogida.
NOTA: La vía alternativa de cinta sirve para las cintas que tienen
la tinta en la cara interna.
Eje de recogida
de la cinta
Eje de
alimentación de
cinta
Vía alternativa
de la cinta
Cinta
Rodillo guía
de cinta (2)
