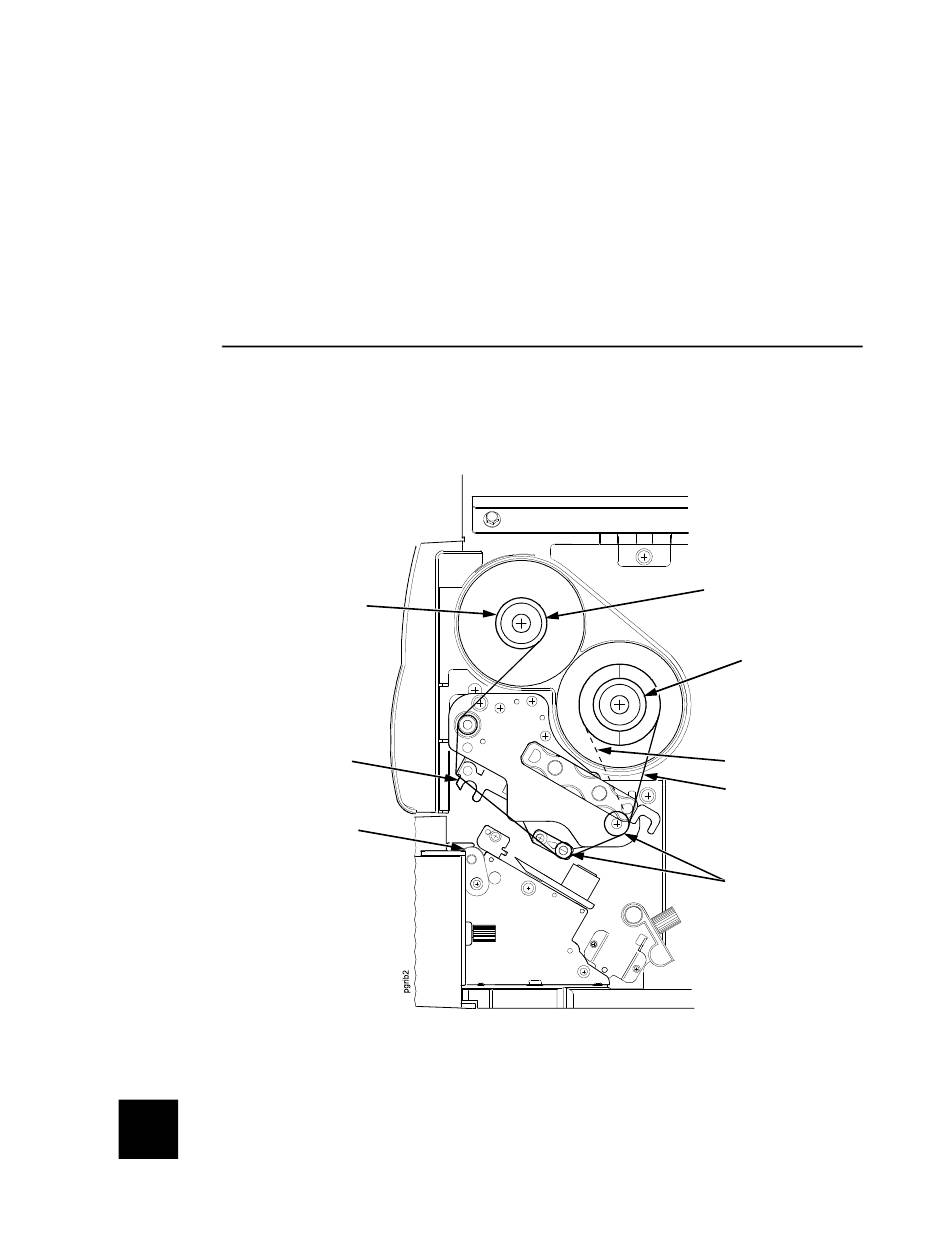

Ładowanie taśmy i rolki nośnika
Rdzeń nawijania
Głowica
drukująca
Wałek
(niepokazany)
9
184
4. Otwórz obszar obrotowy, obracając do końca dźwignię blokującą
obszaru w kierunku przeciwnym do ruchu wskazówek zegara, aż
obszar obróci się w górę.
5. Przeciągnij koniec taśmy pod rolkami prowadzącymi taśmy,
pomiędzy wałkiem (gumowa rolka napędowa) i głowicą drukującą
oraz pomiędzy wrzecionem nawijającym i podającym.
UWAGA: Pamiętaj, aby przeciągać taśmę za wrzecionem nawijającym.
UWAGA: Alternatywna ścieżka przeznaczona jest dla taśm z
barwnikiem wewnątrz.
Rdzeń nawijania
taśmy
Rdzeń nawijania
Wrzeciono podające
Alternatywna
ścieżka taśmy
Rdzeń nawijania
Rolka prowadząca
taśmy (2)
