Загрузка ленты и бумаги
Гильза
наматывания
ленты
Печатающая
головка
Валик
(не показан)
8
162

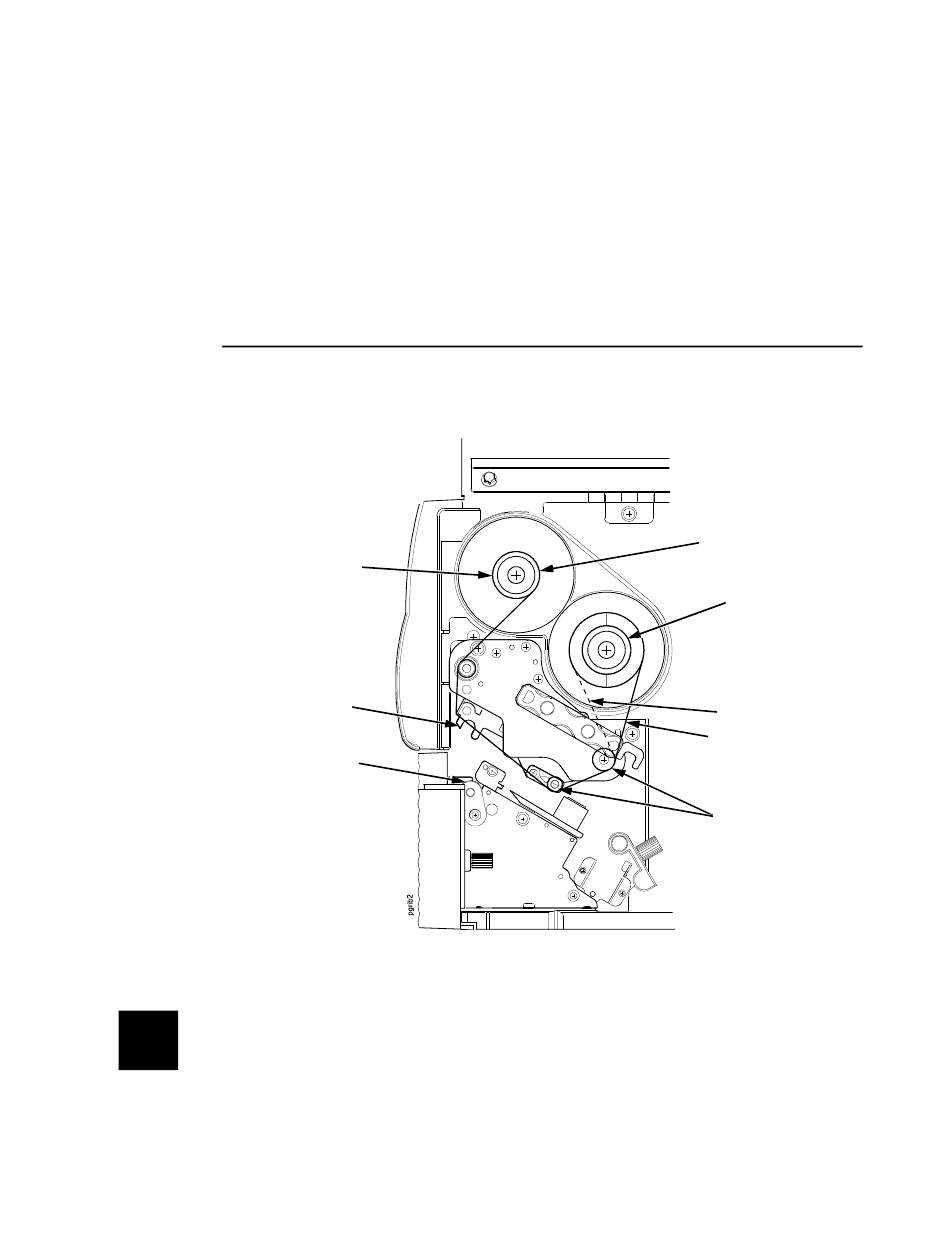

5. Пропустите конец ленты через машину так, чтобы он
проходил под направляющие ролик, затем в пространства
между валиком (приводным резиновым валиком) и
печатающей головкой и между валиками наматывания и
подачи ленты.
ПРИМЕЧАНИЕ: Убедитесь, что лента проходит за валиком
наматывания.
ПРИМЕЧАНИЕ: Альтернативный путь служит при
использовании ленты с краской с внутренней
стороны.
Валик
для наматывания
ленты
Валик
подачи ленты
Альтернативный
путь ленты
Лента
Направляющий
ролик для
ленты (2)
