Section 5 : Entretien et lubrification
Accès aux joints de l'arbre de transmission
homocinétique

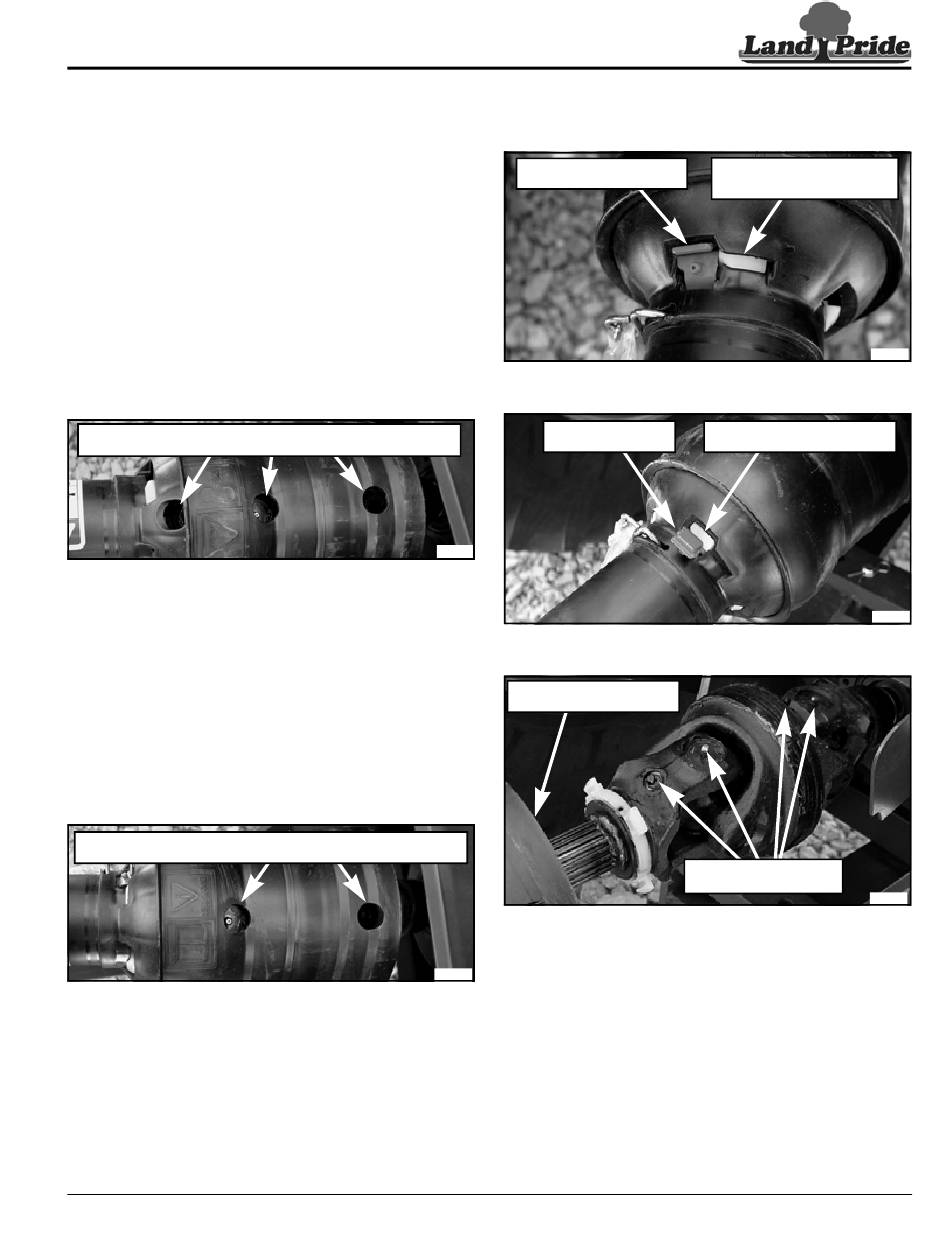

Consulter la Figure 5-12 à la page 48 :
Il est possible d'accéder de deux manières aux joints de l'arbre
de transmission homocinétique illustrés à la Figure 5-12 pour la
lubrification. Soit par les trous dans le carter de protection de
l'arbre de transmission, soit en glissant les carters de protection
pour exposer les embouts de graissage.
Lubrification par les trous d'accès
1. Consulter la Figure 5-13 : Tourner le carter de protection
de l'arbre de transmission jusqu'à ce que les trous dans le
carter soient alignés sur les embouts de graissage du joint
homocinétique.
2. Appliquer la quantité et le type appropriés de lubrifiant. Se
référer à la rubrique « Joints et carters de protection de
l'arbre de transmission principal homocinétique » à la
page 48 pour les quantités et le type de lubrification.
Tourner le carter de protection de l'arbre de transmission pour aligner
les trois trous du carter de protection sur les embouts de graissage.
Lubrification à travers les trois trous dans le carter
de protection de l'arbre de transmission
Figure 5-13
3. Consulter la Figure 5-14 : Effectuer une rotation de
180 degrés du carter de protection de l'arbre de transmis-
sion jusqu'à ce que les trous sur le côté opposé du carter de
protection soient alignés sur les autres embouts de grais-
sage dans le joint homocinétique.
4. Répéter l'étape 2 ci-dessus sur chaque embout de grais-
sage non graissé à l'étape 2.
5. Les étapes 1 et 2 peuvent être répétées pour lubrifier le joint
universel sur le côté opposé de l'arbre de transmission.
(Le côté opposé de l'arbre de transmission possède un seul
embout de graissage.)
Tourner le carter de protection de l'arbre de transmission pour aligner
deux trous du carter de protection sur les embouts de graissage.
Lubrification à travers deux trous dans le carter
de protection de l'arbre de transmission
Figure 5-14
Lubrification en glissant les carters de protection de l'arbre
de transmission
1. Consulter la Figure 5-15 : À l'aide d'un tournevis plat ou
d'un outil similaire, soulever le dessus de la languette de
verrouillage.
2. Consulter la Figure 5-16 : Tourner complètement l'anneau
de verrouillage blanc dans le sens antihoraire à la position
illustrée.
29 mars 2018
Table des matières
3. Consulter la Figure 5-17 : Tirer le carter de protection de
l'arbre de transmission jusqu'à ce que le joint homocinétique
soit exposé.
Languette de verrouillage
rouge enclenchée en position
Carter de protection de l'arbre de transmission verrouillé
Languette de verrouil-
33992
Carter de protection de l'arbre de transmission déverrouillé
Carter de protection de l'arbre
de transmission tiré
Glisser le carter de protection de l'arbre de transmission
33993
4. Appliquer la quantité et le type appropriés de lubrifiant. Se
référer à la rubrique « Joints et carters de protection de
l'arbre de transmission principal homocinétique » à la
page 48 pour les quantités et le type de lubrification.
5. Glisser à nouveau le carter de protection de l'arbre de trans-
mission vers sa position de fonctionnement.
6. Consulter la Figure 5-15 : Tourner l'anneau de verrouillage
blanc sans le sens horaire et appuyer sur la languette de
verrouillage jusqu'à ce qu'elle s'enclenche en place, comme
illustré.
7. Les étapes 1 à 6 peuvent être répétées pour lubrifier le joint
universel sur le côté opposé de l'arbre de transmission.
Débroussailleuses rotatives RC5020 (540 tr/min) et RCM5020 (1 000 tr/min) 318-474M-FRC
Anneau de verrouillage blanc
positionné sur le côté droit de la
languette de verrouillage rouge
Figure 5-15
Anneau de verrouillage blanc
lage rouge soulevée tourné dans le sens antihoraire
Figure 5-16
Embouts de graissage
homocinétiques exposés
pour exposer les embouts de graissage
Figure 5-17
33994
33995
33996
49
