Fonction de service 1.d : diagramme de pompe
Cette fonction de service correspond à l'interrupteur de la vitesse de
rotation de la pompe et n'est n'active que si, sur le diagramme de pompe,
(fonction de service 1.C) 0 a été sélectionné.
Réglage de base 7
0,7
H
(bar)
0,6
7
6
0,5
5
0,4
4
0,3
3
2
0,2
1
0,1
0
0 200 400 600

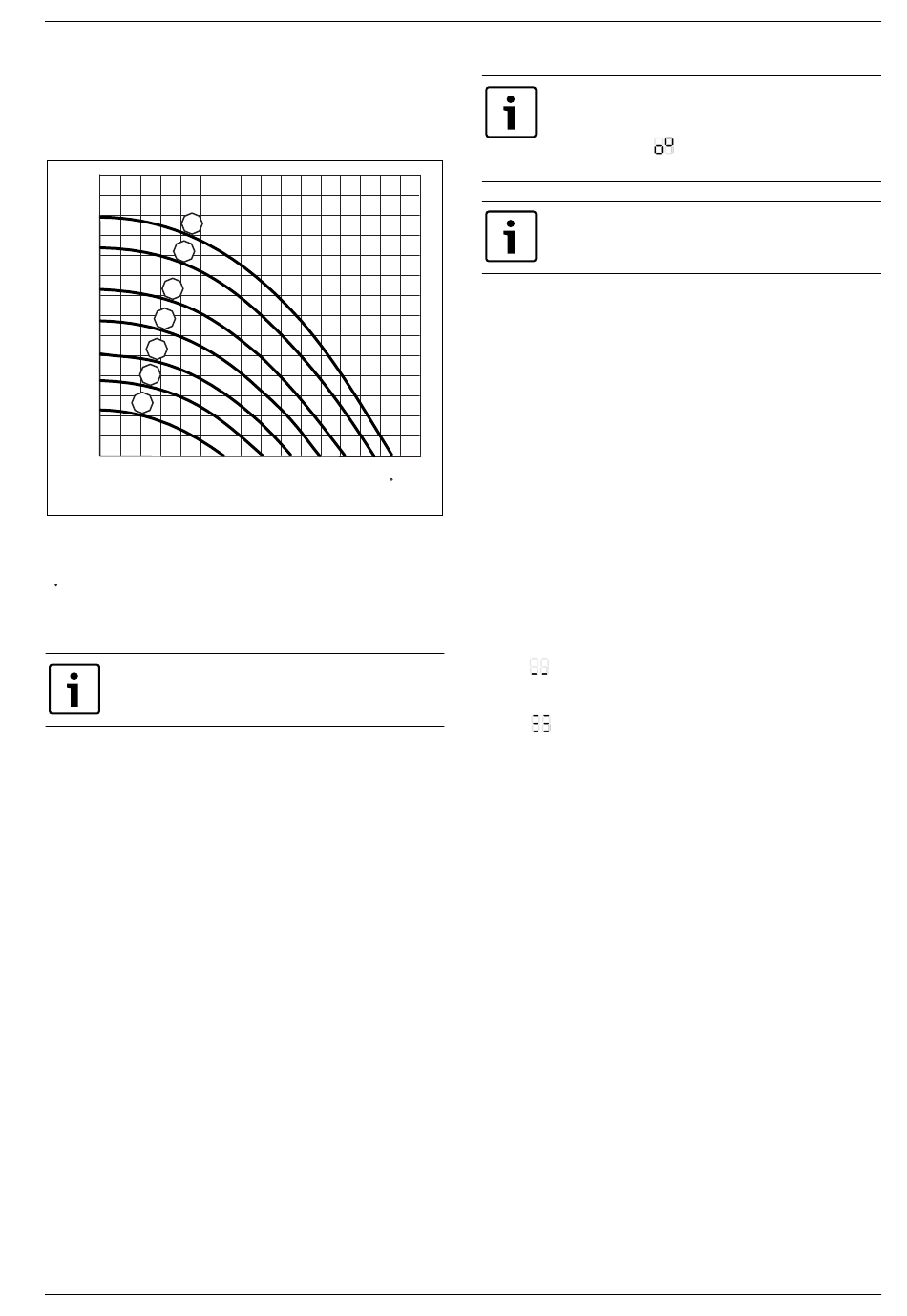

Fig. 84 Courbes caractéristiques de la pompe
[1-7] Courbes caractéristiques de pompe
[H] Hauteur de refoulement résiduelle
[ ] Quantité d'eau en circulation V
Fonction de service 1.E : type de commutation de pompe pour mode
chauffage
En cas d'utilisation d'une régulation à sonde extérieure,
le mode de commande 4 est automatiquement réglé.
• Mode de commande 0 (mode automatique, réglage de base) :
La régulation BUS commande le circulateur chauffage.
• Mode de commande 1 :
Pour les installations de chauffage sans régulation.
Le régulateur de la température de départ chauffage commute le cir-
culateur chauffage. En cas de besoins calorifiques, le circulateur
chauffage s'allume avec le brûleur.
• Mode de commande 2 :
Pour les installations de chauffage avec raccordement pour thermos-
tat d'ambiance sur 1, 2, 4 (24 V).
• Mode de commande 3 :
Le circulateur chauffage fonctionne en permanence (exceptions :
voir la notice d'utilisation de la régulation de chauffage).
• Mode de commande 4 :
Commutation intelligente du circulateur chauffage sur les installa-
tions de chauffage dotées d'une régulation à sonde extérieure. Le cir-
culateur chauffage n'est activé que si cela s'avère nécessaire.
Fonction de service 2.A : sans fonction
Fonction de service 2.b : température de départ maximale
La température de départ maximale peut être réglée entre 35 °C et
88 °C.
Le réglage d'origine est de 88 °C.
Stellis Module Solaire – 6 720 816 633 (2015/07)
800 1000 1200 1400 1600
V
(l/h)
6 720 618 832-14.1R
Fonction de service 2.C : fonction de purge
Lors de la première mise en service, l'appareil est purgé
une fois. Le circulateur chauffage s'éteint et s'allume à in-
tervalles réguliers (pendant 4 minutes environ).
L'afficheur indique
ture de départ chauffage.
Après avoir effectué des travaux d'entretien, le mode de
fonctionnement de purge peut être activé.
Les réglages possibles sont :
• 0 : Fonction de purge d'air hors service.
• 1 : La fonction de purge est en service et sera automatiquement
remise sur 0 une fois la purge terminée.
• 2 : La fonction de purge est en service en permanence et ne sera pas
automatiquement remise sur 0.
Le réglage d'origine est 1.
Fonction de service 2.d : sans fonction
Fonction de service 2.F : mode de fonctionnement
Avec cette fonction de service, il est possible de modifier temporaire-
ment le mode de fonctionnement de l'appareil.
Les réglages possibles sont :
• 00 : mode normal : l'appareil fonctionne selon les directives du régu-
lateur.
• 01 : l'appareil fonctionne pendant 15 minutes avec une puissance
minimum. L'écran affiche la température de départ en alternance
avec . Après 15 minutes, l'appareil commute en mode normal.
• 02 : l'appareil fonctionne pendant 15 minutes avec une puissance
maximum. L'écran affiche la température de départ en alternance
avec . Après 15 minutes, l'appareil commute en mode normal.
Le réglage de base est de 0.
Fonction de service 3.A : verrouillage automatique du cycle
En cas de raccordement d'une régulation à sonde extérieure, l'anti-
cyclage est automatiquement adapté. Grâce à la fonction de service 3.A,
l'anti-cyclage automatique peut être activée. Cela peut être nécessaire si
l'installation de chauffage ne présente pas des dimensions idéales.
Lorsque l'anti-cyclage automatique est désactivée, l'anti-cyclage doit
être réglé à l'aide de la fonction de service 3.b ( page 49).
Le réglage de base est 0 (désactivée).
Fonction de service 3.b : verrouillage du cycle
Cette fonction de service est active uniquement lorsque l'anti-cyclage
automatique (fonction de service 3.A) est désactivé.
Le verrouillage du cycle peut être réglé de 00 à 15 (0 à 15 minutes).
Le réglage de base est de 3 minutes.
En position 0, le blocage du cycle est désactivé.
Le réglage s'effectue par pas de 1 minute (recommandé pour les chauf-
fages monotube et les chauffages à air chaud).
Réglages du tableau Heatronic
en alternance avec la tempéra-
