Installation des fonds de panier centraux

Prérequis
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé.
N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit
et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout
dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les
consignes de sécurité fournies avec votre produit.
REMARQUE : La procédure de retrait du fond de panier central inférieur est similaire à celle du retrait du fond de panier central
supérieur.
REMARQUE : Vous devez acheminer correctement les câbles au châssis pour éviter qu'ils ne soient coincés ou écrasés.
1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
2. Suivez la procédure décrite dans la section Avant une intervention à l'intérieur du système.
3. Retirez tous les traîneaux du boîtier.
4. Retirez le bâti du ventilateur.
5. Gardez le tournevis Phillips n° 2 et le tournevis Torx T20 à portée de main.
Étapes
1. Placez le fond de panier central inférieur dans le châssis.
2. Remettez en place les vis qui maintiennent le fond de panier central inférieur sur le châssis.
3. Connectez tous les câbles au fond de panier central inférieur.
4. Serrez les vis de fixation des câbles d'alimentation au fond de panier central inférieur.
5. Replacez le cache de câble d'alimentation sur le fond de panier central inférieur.
6. Fixez le cache des câbles d'alimentation avec une vis.
7. Placez la barre de fixation de fond de panier central dans le châssis.

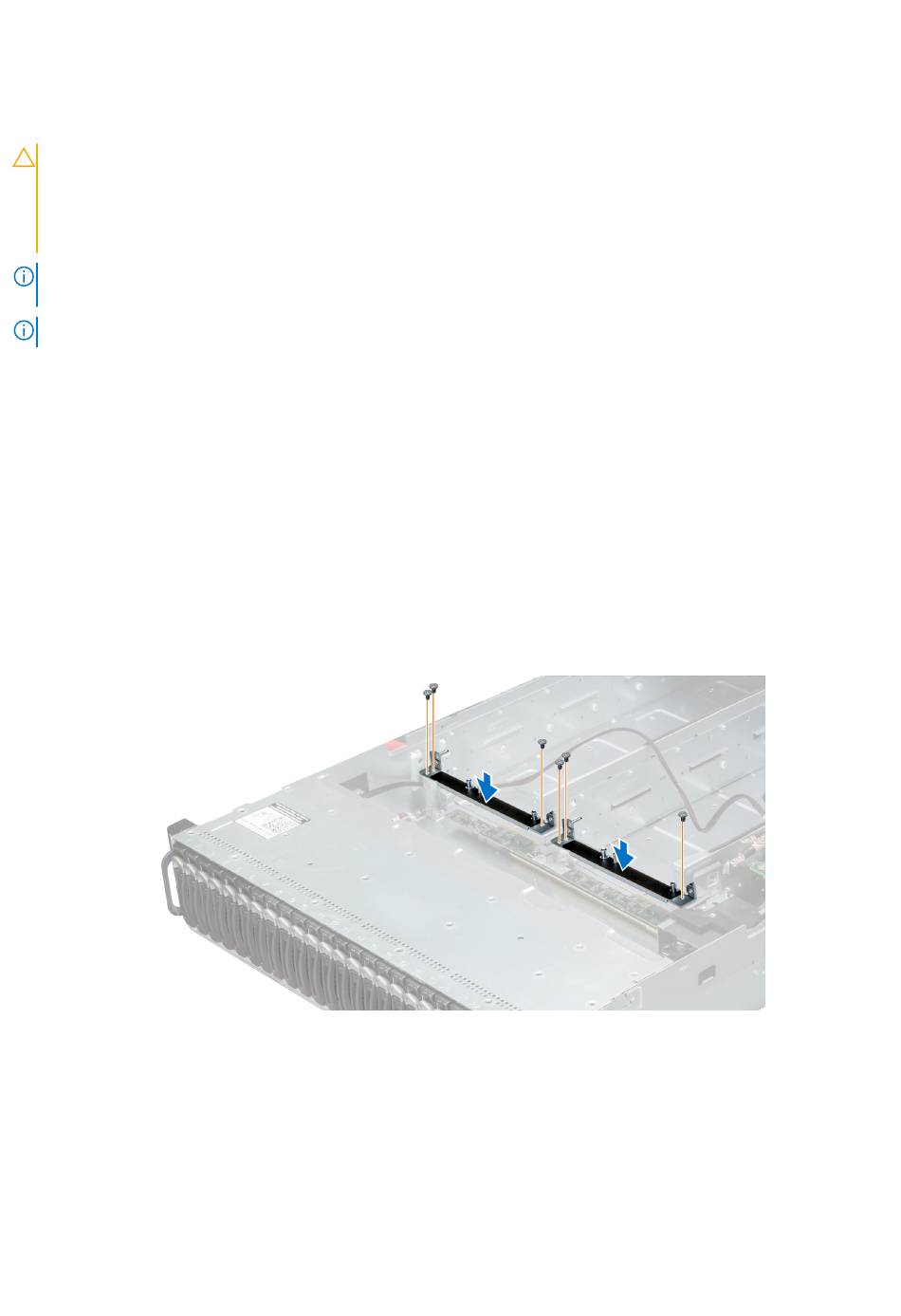

Figure 110. Installation de la barre de fixation de fond de panier central
8. Remettez en place les vis qui maintiennent la barre de fixation de fond de panier central sur le châssis.
9. Placez le support de porte-fond de panier central dans le châssis.
10. Replacez les vis qui fixent le support de porte-fond de panier central au châssis.
11. Placez le fond de panier central supérieur sur la barre de fixation.
12. Réinstallez les vis qui maintiennent le fond de panier central sur la barre de fixation.
13. Connectez tous les câbles au fond de panier central supérieur.
14. Fixez les câbles d'alimentation au fond de panier central supérieur avec des vis.
