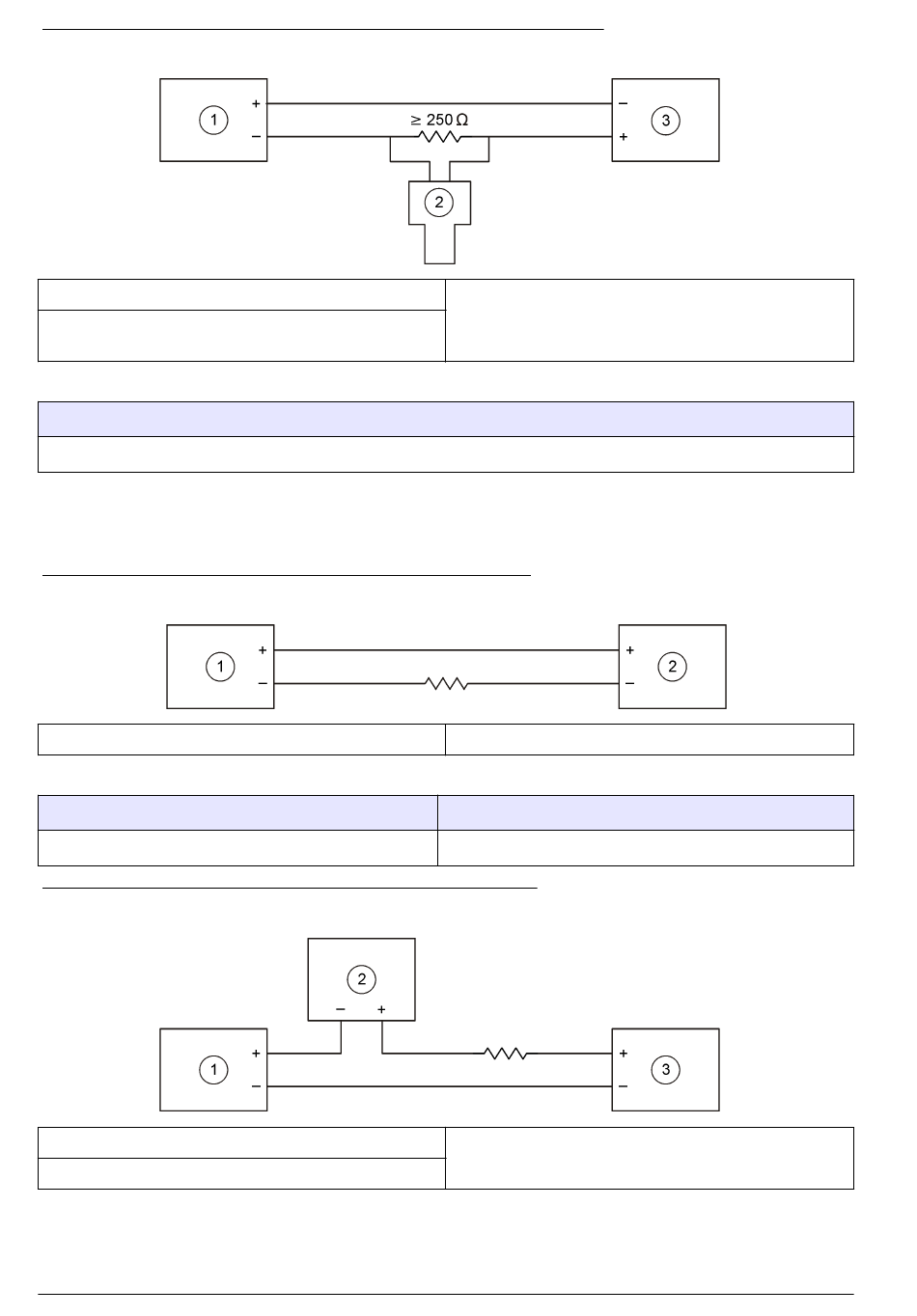

12. ábra HART áramerősségi áramkör – aktív modulos táplálású
1 HART modul
2 Kéziterminál (másodlagos kommunikációs
eszköz)
4. táblázat Az aktív modulos táplálású HART áramkörök ellenállási értékei
Hurokellenállás
250–350 Ω
4.12 Áramköri rajzok nem HART kommunikációhoz
13. ábra, 5. táblázat, 14. ábra
13. ábra 4–20 mA-es áramkör – aktív modulos táplálású
1 HART modul
5. táblázat Az aktív modulos táplálású 4–20 mA-es áramkörök ellenállási értékei
Tápfeszültség
15 V=
14. ábra 4–20 mA-es áramkör – külső, ill. huroktáplálású
1 HART modul
2 Külső eszköz (felvevő/adatrögzítő rendszer)
222 Magyar
és 6. táblázat HART kommunikációhoz nem ajánlott.
Hurokellenállás
0–350 Ω
3 Külső eszköz (felvevő/adatrögzítő rendszer)
2 Külső eszköz (felvevő/adatrögzítő rendszer)
3 Külső tápegység
