Installation
Emplacements des bornes - châssis de taille E
Tenir compte de la position suivante des bornes au moment de prévoir l'accès aux câbles.

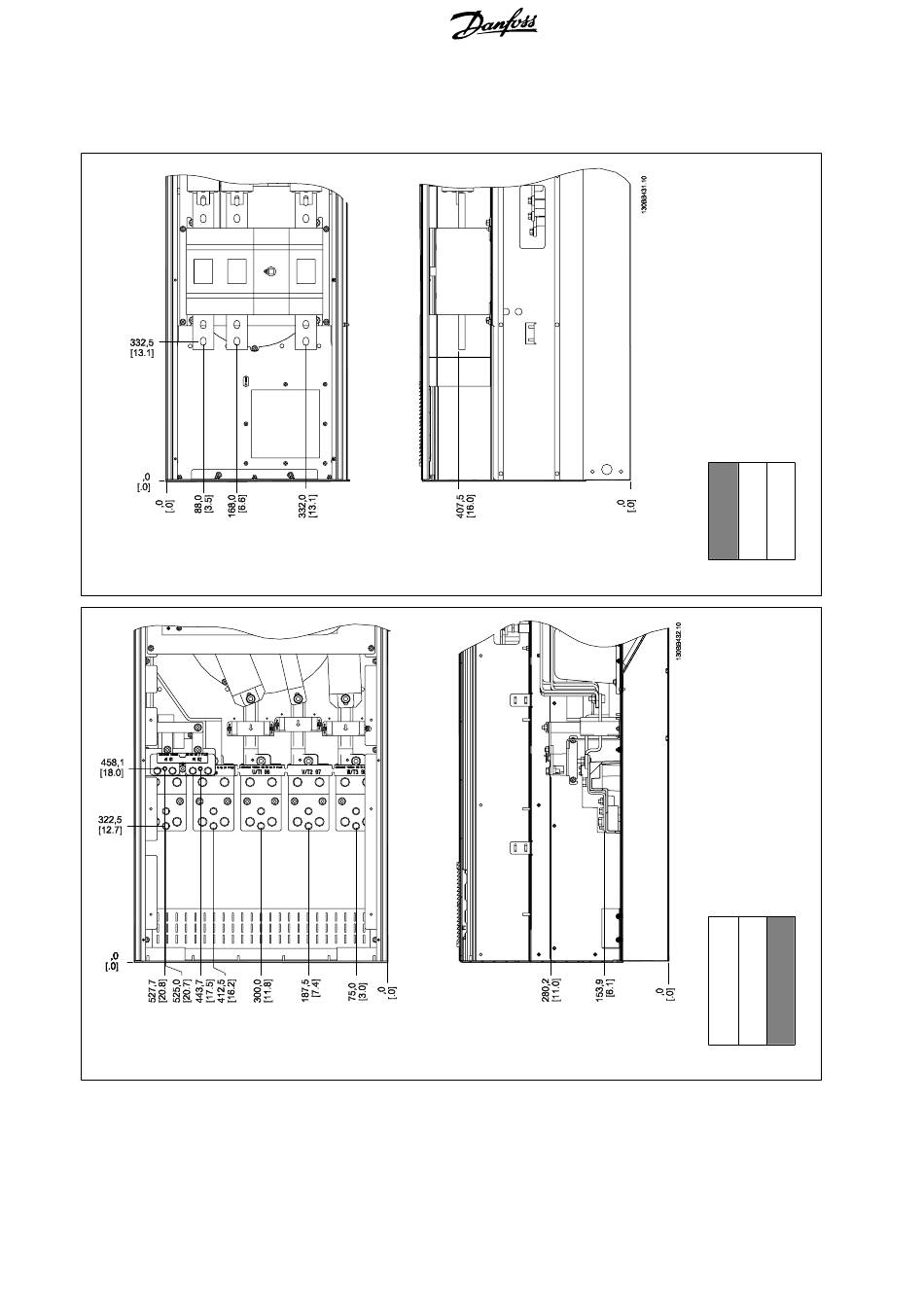

Illustration 4.14: Emplacements des bornes E3 - filtre
Illustration 4.15: Emplacements des bornes E6 - variateur
Noter que les câbles de puissance sont lourds et difficiles à plier. Considérer la position optimale du variateur de fréquence pour garantir une installation
facile des câbles.
Chaque borne permet d'utiliser jusqu'à 4 câbles avec des serre-câbles ou une borne tubulaire standard. La terre est connectée au point de terminaison
adapté du variateur.
30
®
MG.16.A1.04 - VLT est une marque déposée de Danfoss
Manuel d'utilisation du variateur VLT HVAC
Low Harmonic Drive
Section illustrée
↓
Section illustrée
↓
