2. MANUEL D'UTILISATION

2.1. Système de régulation
Le système de commande des unités de traitement de l'air assure
le contrôle des processus se produisant à l'intérieur de l'unité.
Le système de régulation se compose de:
• Module de régulation principal
• Disjoncteur et interrupteur de proximité (suivant le type d'unité)
• Panneau de commande à positionner à un endroit fonctionnel
pour l'utilisateur
• Disjoncteur et interrupteur de proximité
• Sondes de pression et de température

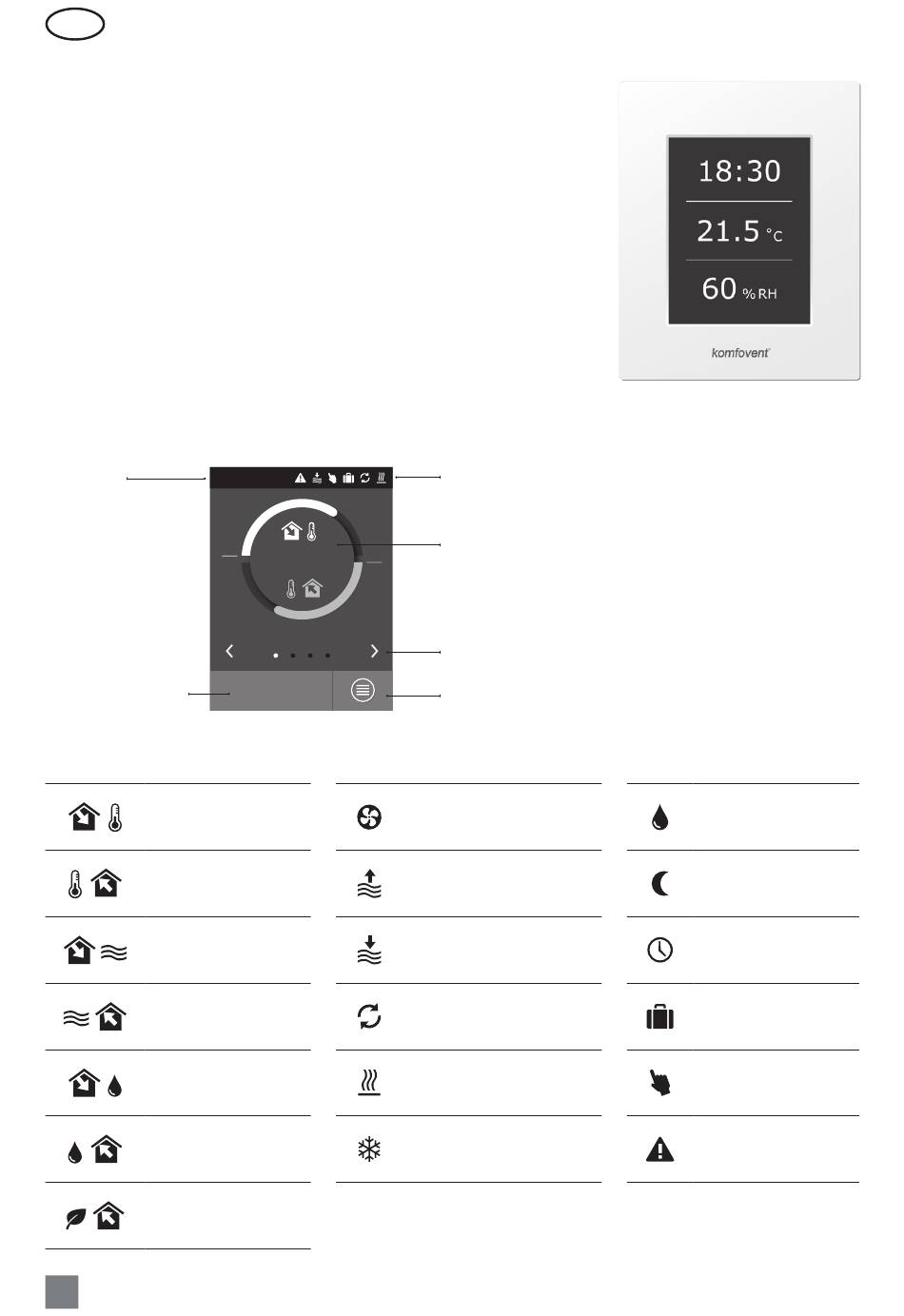

Le panneau de commande (Illustration 2.1) permet de piloter
l'unité à distance. Un écran tactile permet l'accès à l'ensemble des
paramètres.

2.2. Ecran du panneau de commande

Heure
Sélection du
mode de fon-
ctionnement
Légende des différents symboles
Température de
soufflage
Température d'air
extrait
Débit de soufflage
Débit d'extraction
Humidité air soufflé
Humidité air extrait
Qualité de l'air extrait
6
16:30
21,9 °C
21,3 °C
Température
ECONOMY 1
UAB KOMFOVENT nous nous réservons le droit d'apporter toutes modifications sans préavis
Indication des fonctions
actives
Affichage des princi-
paux paramètres
Permutation des
différents affichages
Menu
Ventilateurs en fonction-
nement
Augmentation automa-
tique des débits d'air (voir
chapitre Fonctions)
Réduction automatique
des débits d'air (voir
chapitre Fonctions)
Récupérateur en fonction-
nement
Batterie chaude activée
Batterie froide activée
2.1 Illustration:
Panneau de commande
Humidification
activée
Rafraîchissement nuit
d'été
Fonctionnement sur
plages horaires
Fonctionnement sur
périodes vacances
Fonction OVR "Over-
ride"
Défaut / alarme
