1.3. Raccordements électriques des éléments externes
L'unité de traitement d'air dispose d'un bornier spécifique pour les câblages externes, localisé sur le
régulateur à l'intérieur de l'unité. Tous les éléments de pilotage externes se raccordent directement sur
ce bornier.
1
2
1. Connexion «Ethernet» pour réseau interne ou supervision
2. Connexion pour panneau de commande déporté.

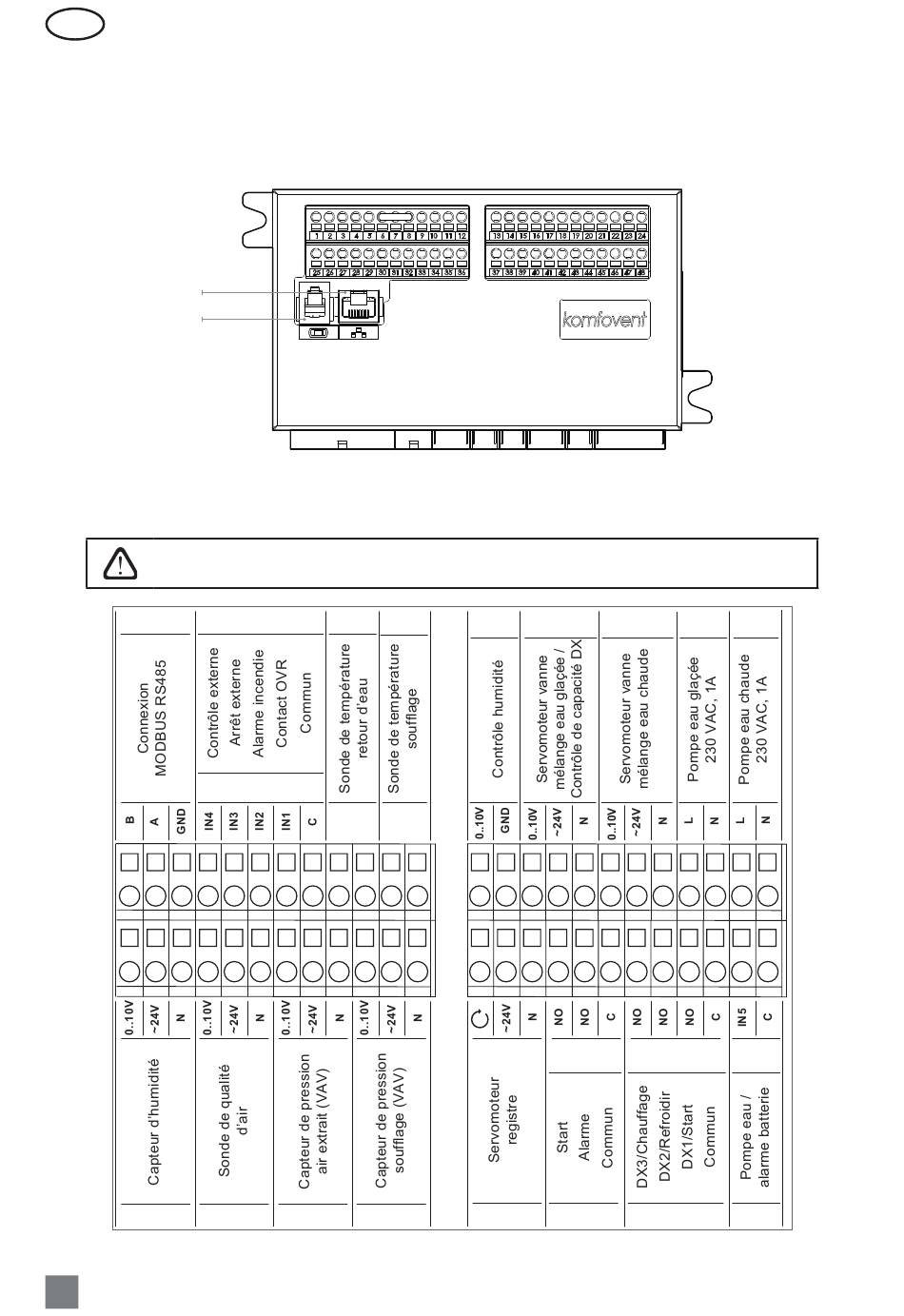

1.3 a Illustration: Régulateur avec bornier de connexions externes
La puissance totale des éléments externes alimentés en 24 V ne peut pas dépasser 15 W.
Contrôle externe
1 2 3 4
25 26 27 28
B9
4
B5 B1
NTC NTC
5 6 7 8 9 10 11
29 30 31 32 33 34 35
B8 B7 B6
1.3 b Illustration: Détails des connexions externes disponibles
UAB KOMFOVENT nous nous réservons le droit d'apporter toutes modifications sans préavis
TG3 TG2
12 13 14 15 16 17
36 37 38 39 40 41
Indication
FG1
TG1 S2 S1
18 19 20 21 22 23 24
42 43 44 45 46 47 48
DX
