Montage
1 Schrauben von Demontage

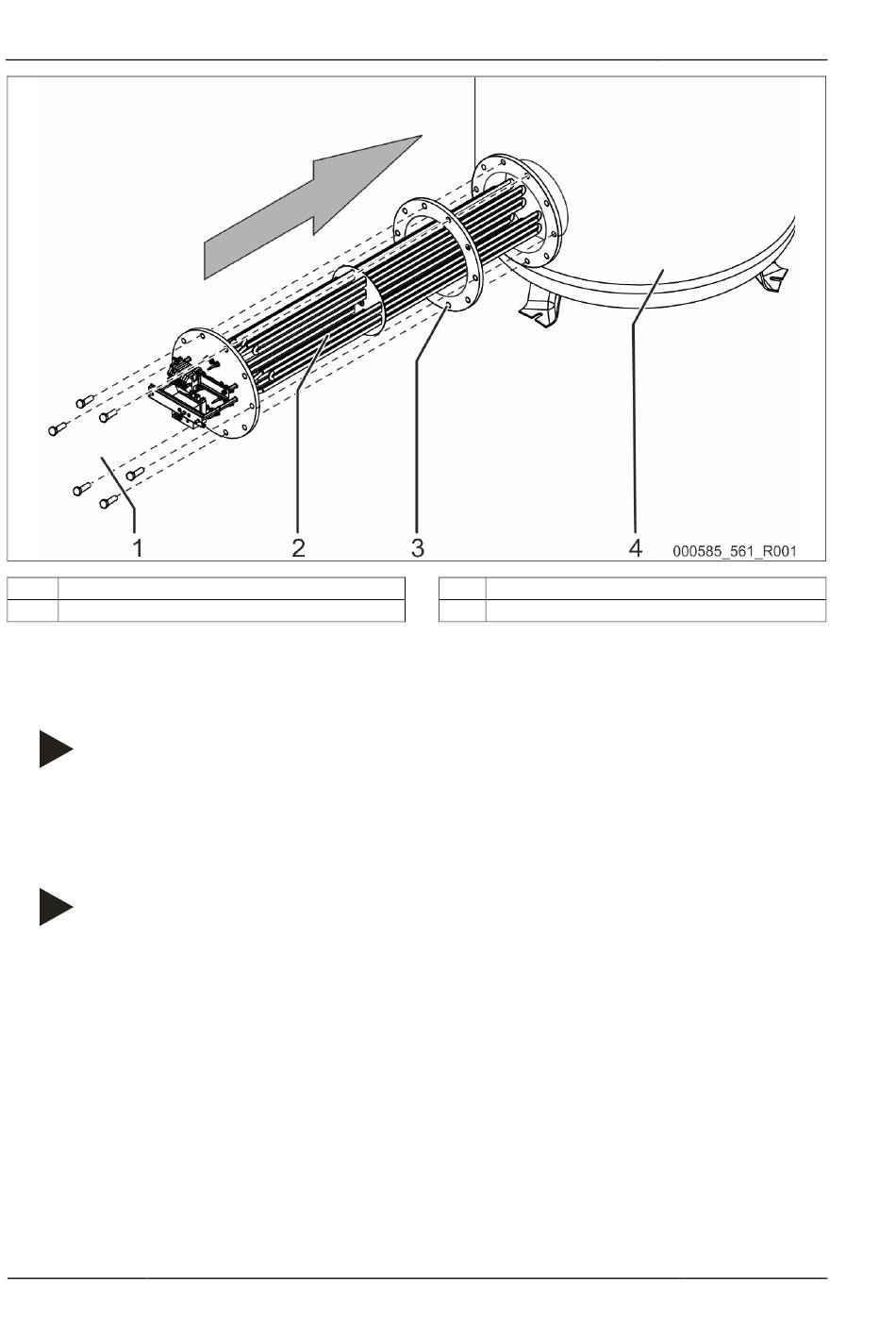

2 Flanschheizkörper (Beispielhafte Darstellung 35 kW)
2. Montieren Sie das Gerät in die Flanschöffnung vom Speicherbehälter.
– Verwenden Sie die zuvor entfernten Schrauben. Ziehen Sie die jeweils gegenüberliegenden Schrauben mit einem Drehmoment von 40
Nm an.
– Verwenden Sie die mitgelieferte Flachdichtung zum Abdichten des Flansches.
Hinweis!
Beachten Sie die korrekte Positionierung des Fühlers. Dieser muss sich oben auf der 12-Uhr-Position befinden.
3. Führen Sie eine Dichtheitsprüfung durch.
5.3

Elektrischer Anschluss

Hinweis!
Die Flanschheizungen können am Regler direkt an das Stromnetz angeschlossen werden.
• Durch das Auftrennen in zwei Heizkreise bei den 16 kW- und 19 kW Typen ist keine Steuerleitung und Schütz im Verteiler
notwendig.
• Für Einbauheizungstypen 25 kW und 35 kW muss im Verteiler eine Schützschaltung vorgesehen werden, welche über den in der
Einbauheizung eingebauten Temperaturregler mittels Steuerleitung die Spannung für die Heizkörper schaltet.
Der korrekte Aufbau und die Sicherheit dieser Schaltung ist durch den Projektverantwortlichen der Anlage sicherzustellen. Alle
entsprechenden Unterlagen sind nach Inbetriebnahme bzw. Abnahme durch den Betreiber an diesen zu übergeben.
8 — Deutsch
3
4
EFHR Elektro-Flanschheizkörper — 18.10.2017
Mitgelieferte Flachdichtung
Speicher
