9. Mise en service
Cette section comprend des informations sur la façon de démar-
rer le système, après avoir installé tous les composants.
Les éléments de régulation sont décrits. La navigation entre les
menus est expliquée.
La section
9.5 Structure des menus
tecture du menu.
Avertissement
Seul le personnel de maintenance agréé est autorisé
à mettre le système en service.
Avant la mise en service, vérifier l'absence de fuites
sur les tuyaux flexibles, les raccords et les pompes.
Vérifier l'absence de défauts d'installation du sys-
tème. Risque de brûlures dues à des fuites de pro-
duits chimiques provenant de joints, vannes, rac-
cords ou conduits défectueux.
Risque de dommages dus à la corrosion du conduit
d'eau principal et de dommages matériels dus à des
dysfonctionnements en raison d'une mauvaise qua-
lité d'eau de dilution. La pression, la température et
Précautions
la qualité de l'eau potable doivent être conformes
aux spécifications du système.
Vérifier la qualité d'eau de dilution avant et pendant
la mise en service.
Il est recommandé d'installer un dispositif d'alerte au
Nota
Nota
gaz.
9.1 Commandes

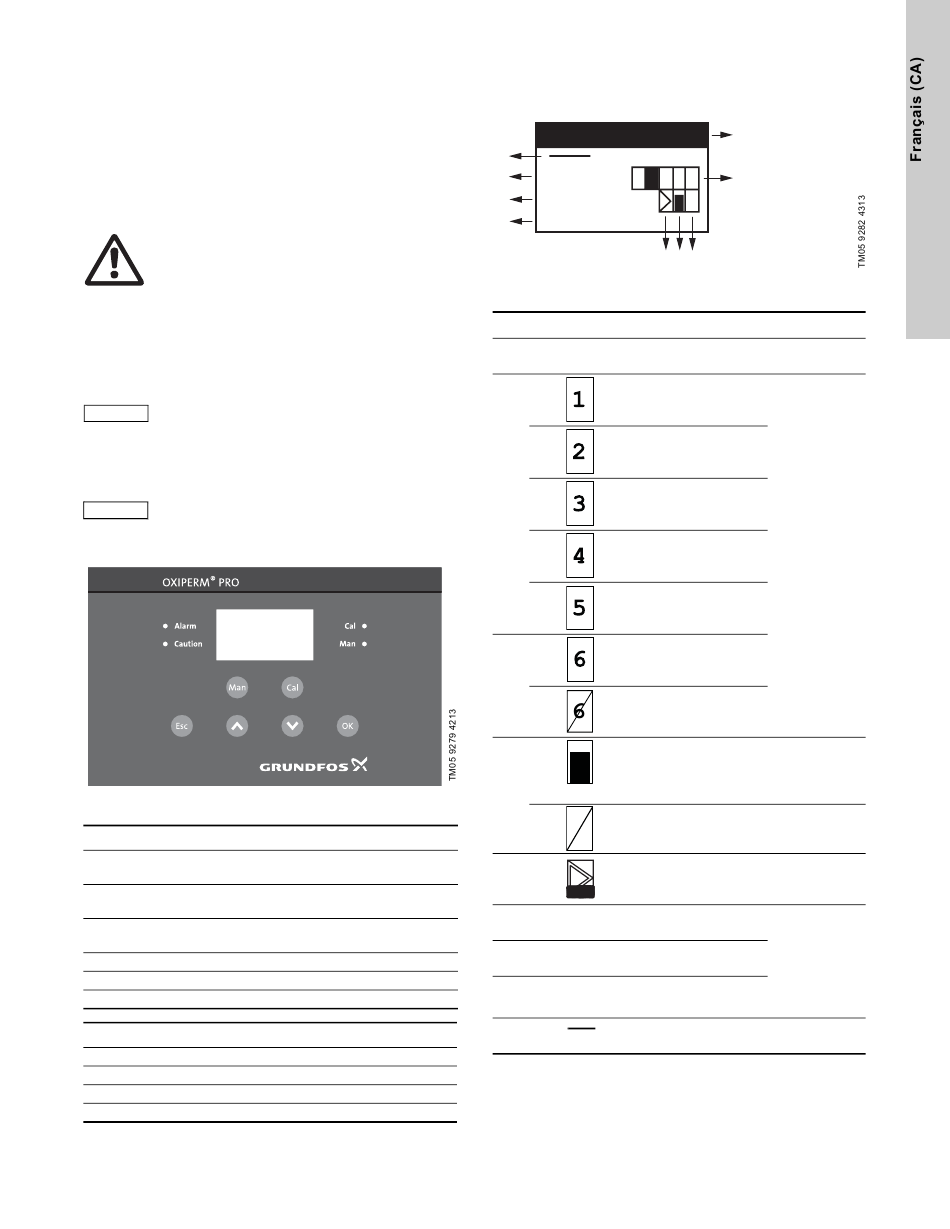

Fig. 29 Commandes
Bouton Fonction
Annuler la commande, quitter le menu, confirmer le
[Esc]
message d'alarme, revenir au menu précédent
Sélectionner l'élément précédent du menu, définir une
[Haut]
valeur numérique plus élevée
Sélectionner l'élément suivant du menu, définir une
[Bas]
valeur numérique plus basse
[OK]
Confirmer la sélection du menu
[Cal]
Ouvrir le menu de calibrage
[Man]
Ouvrir le menu de dosage manuel
Témoin DEL
Fonction
[Alarm]
Alarme
[Caution]
Avertissement
[Cal]
Calibrage
[Man]
Dosage manuel
donne un aperçu de l'archi-
Couleur
Rouge
Jaune
Jaune
Jaune
9.2 Écran initial
L'affichage initial correspond au premier écran qui s'affiche lors
de la mise sous tension du système.
prod. running
8
9
8
24.5 °C
1
2
3 4 5
7
0.23 mg/l
6
pH 7.36
5
Fig. 30 Écran initial
Pos.
Message
Description
exemple :
État de la production, voir section
1
"prod. running"
7.4.3 État de la production
Relais électrovanne
Relais de la pompe de
HCI
Relais de la pompe de
2
NaClO
Relais avertissement
Relais d'alarme
Relais de la pompe
doseuse pour ClO
mécanique.
3
Pompe mécanique
arrêtée. Le symbole
est barré.
Sortie pour pompe numérique.
La hauteur de la barre est proportion-
nelle à la variable de commande (0-100
%).
4
Pompe numérique arrêtée
Le symbole est barré.
Compteur d'eau
5
La hauteur de la barre est proportion-
nelle au débit (0-100 %).
exemple :
pH de l'eau de
6
7.36 pH
mesure
exemple :
Concentration de
7
0.23 mg/l
ClO
2
exemple :
Température eau de
8
24.5 °C
mesure
Barre de progression si la production
9
est en cours
1
2
6
4
3
2
Arrière-plan
blanc en cas
d'inactivité.
Arrière-plan
noir en cas
d'activité.
2
La valeur affi-
chée est uni-
quement dis-
ponible si une
cellule de
mesure est
connectée.
