10.4 Guide de mise en service

Vérifier que l'équipement branché est prêt pour la
mise en service et que le CUE est branché à la
tension d'alimentation.
Nota
Disposer à portée de main des données de la
plaque signalétique du moteur, de la pompe et du
CUE.
Utiliser le guide de mise en service pour les réglages généraux
du CUE, y compris le réglage du sens de rotation correct.
Le guide de mise en service démarre pour la première fois quand
le CUE est branché à la tension d'alimentation. Il peut être redé-
marré dans le menu GÉNÉRALITÉS. Dans ce cas, tous les
réglages effectués sont effacés.
Les listes précédées d'un point indiquent les réglages possibles.
Les réglages usine sont indiqués en gras.

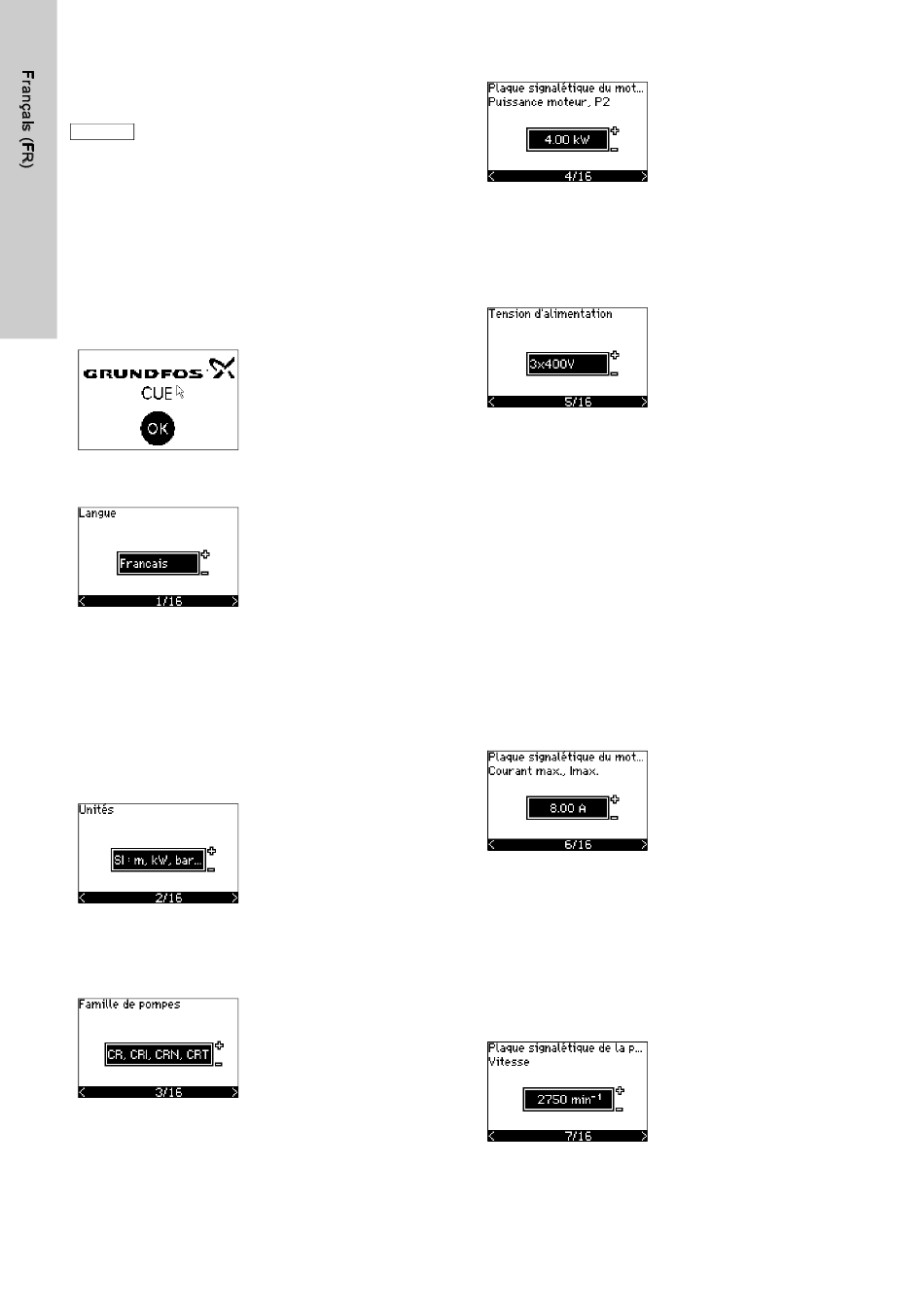

10.4.1 Écran d'accueil
Appuyer sur OK. Le guide de mise en service démarre.
10.4.2 Langue (1/16)
Sélectionner la langue utilisée à l'écran
Anglais UK
Anglais US
Allemand
Français
Italien
Espagnol
Portugais
10.4.3 Unités (2/16)
Sélectionner les unités utilisées à l'écran
SI : m, kW, bar...
US : ft, HP, psi...
10.4.4 Famille de pompes (3/16)
Sélectionner la famille de pompes conformément à la plaque
signalétique de la pompe
CR, CRI, CRN, CRT
SP, SP-G, SP-NE
...
Sélectionner "Autre" si le type de pompe n'est pas sur la liste.
20
Grec
Hongrois
Néerlandais
Tchèque
Suédois
Chinois
Finnois
Japonais
Danois
Coréen.
Polonais
Russe
10.4.5 Puissance moteur nominale (4/16)
Régler la puissance moteur nominale, P2, conformément à la
plaque signalétique du moteur
0,55 - 90 kW
La plage de réglage est fonction de la dimension et le réglage
usine correspond à la puissance nominale du CUE.
10.4.6 Tension d'alimentation(5/16)
Sélectionner la tension d'alimentation conformément à la tension
d'alimentation nominale du site d'installation.
Unité 1 x 200-240 V *
Unité 3 x 200-240 V
1 x 200 V
3 x 200 V
1 x 208 V
3 x 208 V
1 x 220 V
3 x 220 V
1 x 230 V
3 x 230 V
1 x 240 V.
3 x 240 V.
Unité 3 x 525-600 V
Unité 3 x 525-690 V
• 3 x 575 V.
• 3 x 575 V
• 3 x 690 V.
* entrée monophasée - sortie triphasée.
La plage de réglage dépend du type de CUE et les réglages
usine correspondent à la tension d'alimentation nominale du
CUE.
10.4.7 Courant moteur max. (6/16)
Régler le courant du moteur maximal conformément à la plaque
signalétique du moteur
0-999 A
La plage de réglage dépend du type de CUE et les réglages
usine correspondent à un courant du moteur typique à la puis-
sance de moteur sélectionnée.
L'intensité maxi est limitée à la valeur indiquée sur la plaque
signalétique du CUE, même si elle est réglée sur une valeur
supérieure pendant la mise en service.
10.4.8 Vitesse (7/16)
Régler la vitesse nominale conformément à la plaque signalé-
tique de la pompe
-1
0-9999 min
Le réglage usine dépend des précédentes sélections. Sur la base
de la vitesse nominale réglée, le CUE règle automatiquement la
fréquence du moteur à 50 ou 60 Hz.
Unité 3 x 380-500 V
3 x 380 V
3 x 400 V
3 x 415 V
3 x 440 V
3 x 460 V
3 x 500 V.
