8.7.1 Châssis du système
1. Fermer le dispositif d'extraction d'eau de dilution.
2. Raccorder le tuyau flexible d'eau de dilution au dispositif
d'extraction (voir
7.1 Schémas
3. Guider le tuyau flexible d'eau de dilution vers le châssis du
système.
Faire en sorte que le tuyau flexible soit aussi court
que possible et éviter les nœuds.
Nota
Nota
Vérifier que la pression de l'eau de dilution est de >
43.5 psi (3 bar) lorsque l'électrovanne est ouverte.
4. Raccorder le tuyau flexible d'eau de dilution à l'électrovanne.
5. Faire passer le tuyau flexible de ClO
tion sur la pompe doseuse jusqu'à l'unité d'injection (dans le
tuyau de protection installé par le client) et le brancher.
6. Raccorder le tuyau flexible du réservoir de charge interne au
robinet de vidange pour le rinçage.
Avertissement
Les tuyaux de protection éventuellement prévus pour
le conduit de dosage ne doivent pas dépasser 9.84 pi
(3 m).
Danger en cas de concentration trop élevée et de
fuite du gaz ClO
.
2
8.7.2 Pompe doseuse externe
La pompe doseuse externe n'est pas un composant standard.
Avertissement
Une installation non conforme peut entraîner des
accidents graves et des dommages matériels.
Seul le personnel agréé est autorisé à brancher une
pompe doseuse externe au système.
1. Guider le conduit de dosage du réservoir de charge interne
vers la pompe doseuse externe et le brancher à la vanne
d'aspiration sur la pompe doseuse externe.
2. Guider le conduit de trop-plein, de la pompe doseuse externe,
en retour vers le réservoir de charge externe, et le brancher.
3. Guider le conduit de dosage, de la pompe doseuse externe
vers l'unité d'injection, et le brancher à l'unité d'injection.
8.7.3 Cellule de mesure
1. Raccorder un tuyau flexible au dispositif d'extraction du
conduit principal, le guider jusqu'à la cellule de mesure, puis
le brancher.
2. Raccorder un autre tuyau flexible d'eau de mesure à la sortie
de la cellule de mesure et le guider jusqu'au conduit de
vidange.
Pour plus d'informations, voir la notice d'installation et de fonc-
tionnement de la cellule de mesure.
8.7.4 Module de mesure
1. Raccorder un tuyau flexible au dispositif d'extraction du
conduit principal, le guider jusqu'à l'entrée du module de
mesure, puis le brancher.
2. Raccorder un autre tuyau flexible à la sortie du module de
mesure, le guider jusqu'à l'unité d'injection du conduit princi-
pal, puis le brancher.
Pour plus d'informations, voir la notice d'installation et de fonc-
tionnement du module de mesure.
34
d'installation).
de la vanne multifonc-
2
8.8 Installation électrique
Avertissement
Le branchement des composants électroniques ne
doit être effectué que par du personnel de service
agréé.
Avertissement
Risque de décharge électrique due à des compo-
sants électroniques endommagés (dommages de
transport ou défauts d'installation).
Ne pas accéder à l'espace vide derrière l'unité de
commande. Ne pas emmêler les câbles.

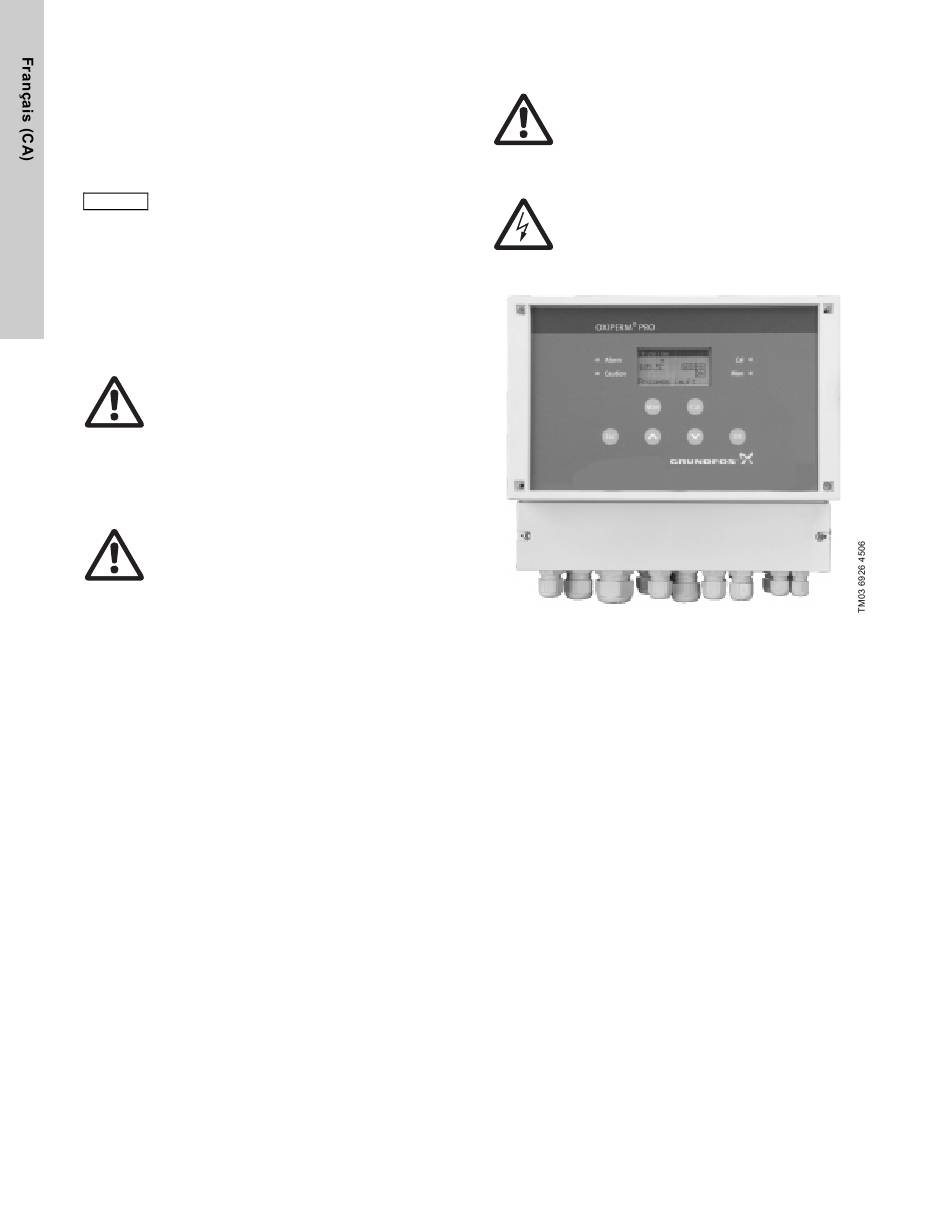

Fig. 25 Unité de commande avec presse-étoupes
Les composants ci-après doivent être branchés lors de la mise en
service.
•
Témoin lumineux ou système d'avertissement sonore
•
Compteur d'eau
•
Cellule de mesure
•
Capteur d'eau de mesure provenant du module de mesure de
dérivation
•
Entrée défaut, par exemple associée à un dispositif d'alerte
gaz
•
Entrée arrêt dosage, par exemple à un système de régulation
de niveau supérieur
•
Réservoir de charge externe
Passage d'un câble dans un presse-étoupe
1. Dégager les deux vis sur le couvercle rectangulaire sous
l'unité de commande. Retirer le couvercle.
2. Desserrer le presse-étoupe et faire passer le câble en le
poussant.
3. Brancher le câble comme indiqué sur le schéma de branche-
ment de la borne (voir section
4. Serrer le presse-étoupe à la main.
8.8.1 Compteur d'eau
Les raccords dépendent du type de compteur d'eau (signal à
impulsions ou signal de courant).
Raccorder le câble de signal du compteur d'eau à l'unité de com-
mande (voir section
16. Branchements des
16. Branchements des
bornes).
bornes).
