4. PRéSENTATION.
4.1. vues de L'équipement.
2

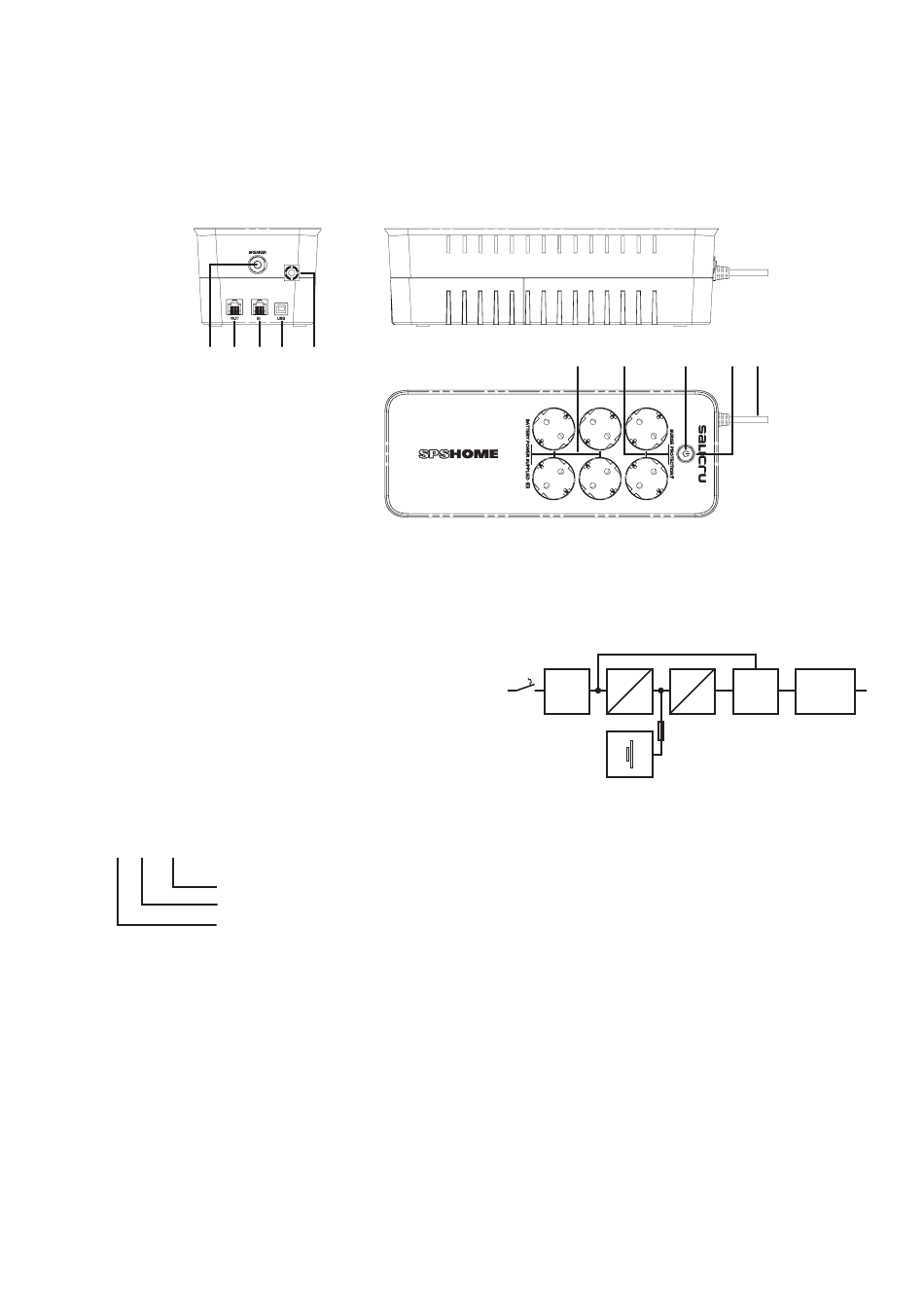

Fig. 1. Vues communes pour tous les modèles.
4.2. Légende correspondant aux vues.
1
Câble d'alimentation CA pour l'équipement avec broche en extrémité.
2
thermique d'entrée.
3
bases de sortie CA, avec autonomie en cas de défaillance de réseau.
4
bases de sortie CA, avec protection pour les périphériques.
5
bouton de démarrage et d'arrêt, onduleur « on-off ».
6
Led indicateur multiple.
7
Connecteur USb port de communication.
8
Connecteur d'entrée RJ45, ligne téléphonique/AdSL/modem.
9
Connecteur d'entrée RJ45, ligne téléphonique/AdSL/modem.
4.3. nomencLature.
SpS.850.Home
4.4. description.
L'onduleur de la série SpS.Home est du type off-Line, conçu
pour une adaptation totale aux environnements à poste unique.
Avec l'apparence attrayante d'une unité de distribution d'énergie,
il dispose de six prises de courant de sortie, quatre dérivées d'un
onduleur efficace capable de fournir une autonomie plus ou moins
étendue en fonction du niveau de charge relié à la sortie et deux
alimentations auxiliaires pour les périphériques les plus couram-
ment utilisés (modems, lignes téléphoniques, etc.). toutes les
prises sont équipées d'une protection contre les surtensions.
La fonction principale de l'onduleur est d'alimenter en cas de dé-
faillance de réseau les équipements connectés aux sorties au moyen
de la batterie interne intégrée, pendant une durée limitée. Les ondu-
leurs de type off-Line réalisent cela, à savoir couvrir les défaillances de
réseau en fournissant une tension similaire pendant un certain temps.
MANUEL D'UTILISATEUR
9
8
7
1
Série Home.
puissance (vA).
Abréviations de produit - Standby power Supply -.
dans des conditions normales, la sortie de l'onduleur est la même
que celle du réseau électrique CA. Au moyen d'un circuit de détection
en temps réel, on détecte les coupures de réseau, avec un passage
à la batterie en moins de 6 ms, de sorte que le système maintient les
charges alimentées avec une onde sinusoïdale modifiée.
3
4
5
La communication et le contrôle de l'équipement sont dispo-
nibles via un port USb et un logiciel de surveillance et de gestion.
CA
CC
Filtre
Cem
CC
Entrée
équipement
Fig. 2. Bloc-diagramme structurel.
4.4.1. principales performances.
technologie off-Line.
•
Compatibilité avec charges type ApFC.
•
La plupart des sources d'alimentation des équipements électroniques
sont des alimentations en mode commuté (switched-mode power
supplies - SmpS-) et, il est de plus en plus habituel, qu'elles intègrent
un correcteur de facteur de puissance (active power factor correction
-ApFC-) afin de minimiser la distorsion que pourrait subir la ligne
électrique. Les onduleurs SpS Home sont compatibles avec tous les
équipements qui intègrent ces fonctionnalités.
Interface USb avec protocole HId.
•
USb pour le logiciel de surveillance et la fermeture des fichiers.
•
Logiciel téléchargeable pour Windows, Linux et mac.
•
Autodétection de la fréquence d'entrée 50/60 Hz.
•
Capacité de démarrage à froid, fonction ColdStart.
•
Redémarrage automatique après une coupure réseau et fin
•
d'autonomie.
protection contre les surcharges grâce à une thermique accessible.
•
protection de la batterie par un fusible interne.
•
Ancrages pour fixation murale.
•
6
1
Relais
Capteur
sortie
de charge
CA
Sortie
équipement
SPS HOME ondULeURS (ASI)
7
