Pour sortie arrière droite , sortie droite  et
sorties inférieures  et .
Laissez le tuyau de sortie des condensats et le
bouchon en place tel quel.
Pour sortie arrière gauche , sortie gauche .
Après les avoir enlevés, inversez le tuyau d'éva-
cuation des condensats et le bouchon en les
enfonçant à fond jusqu'à ce qu'ils butent contre
l'orifi ce du bac (Fig. 29).

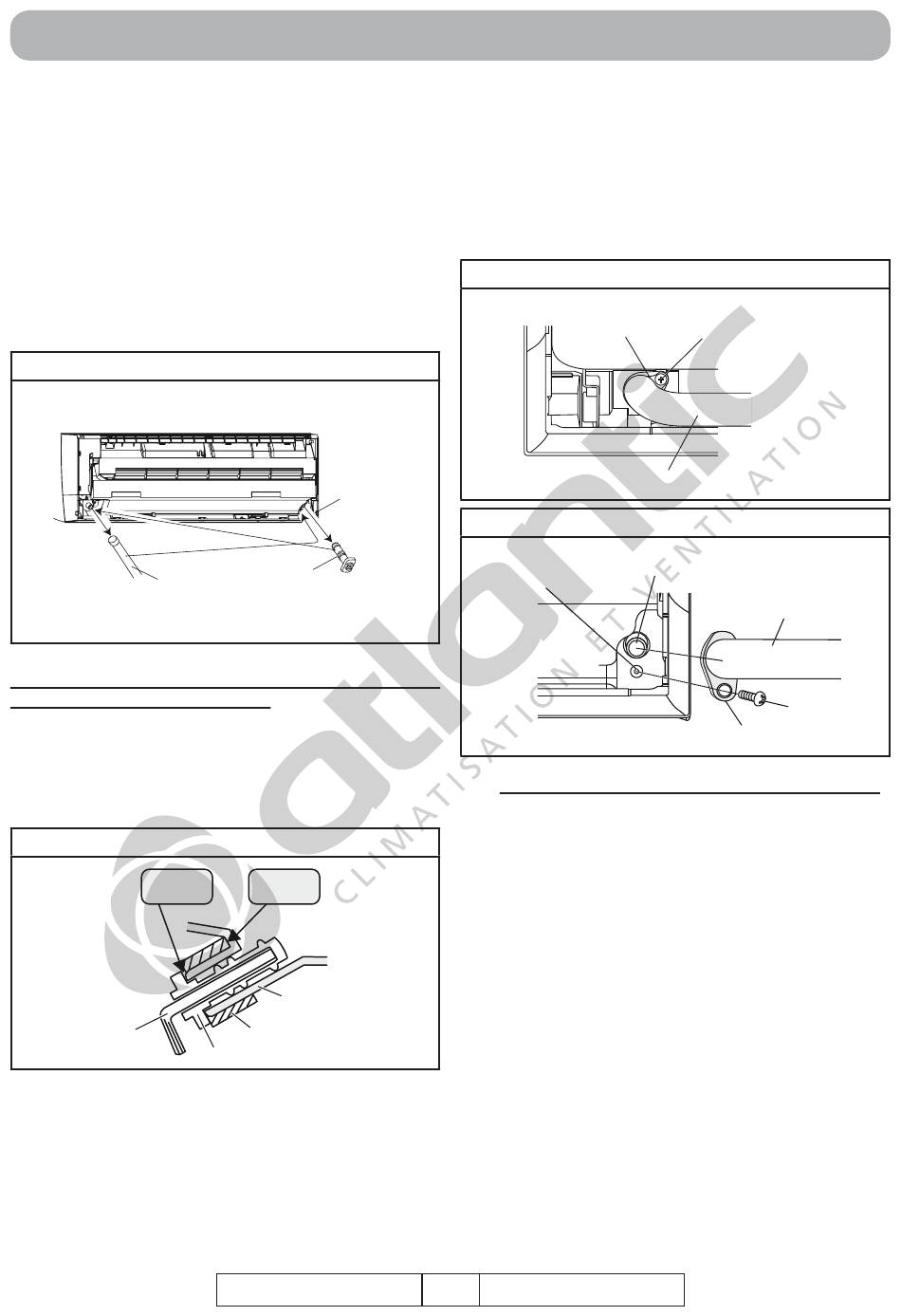

Fig. 29
Pour une sortie à gauche découpez
une ouverture avec un outil adéquat.
Tuyau d'évacuation
Méthode d'installation du bouchon du tuyau
d'évacuation des condensats
• Utilisez une clé Allen hexagonale (coté de 4
mm) pour insérer le bouchon jusqu'à ce qu'il soit
en contact avec le robinet de purge (Fig. 30).
Fig. 30
Pas d'espace
Clé Allen
Pour retirer le tuyau d'évacuation des condensats,
enlevez la vis de maintien (Fig. 31).
INSTALLATION DE L'UNITÉ INTÉRIEURE
Bouchon
Retirez le bouchon en tirant sur
l'extrémité avec des pinces.
Puis retirez l'isolant.
Pas d'espace
Robinet de purge
Isolant
Bouchon
MARS 2014
Pour réintroduire le tuyau d'évacuation des
condensats, insérez le tuyau sur la sortie et
revissez le support (Fig. 32).
Après avoir déposé le tuyau d'évacuation des
condensats, n'oubliez pas de le remplacer par le
bouchon correspondant sur la sortie droite.
Fig. 31
Fixation (bleu)
Fig. 32
Robinet de purge
Trou du vis
4.4. Mise en forme des liaisons frigorifi ques
Pour visualiser les différentes sorties, veuillez-
vous reporter au paragraphe 3.1 Choix de la sor-
tie pour le raccordement (Fig. 18).
Pour sortie gauche , sortie arrière gauche
.
• Coudez (rayon d'environ 70 mm minimum) la
partie de la liaison frigorifi que raccordée au cli-
matiseur au moyen d'une cintreuse et cintrez-la
comme illustré dans la Fig. 33, de manière à ce
qu'il n'y ait pas plus de 35 mm d'espace entre la
liaison et le mur.
22
NI 923 325 C
Tuyau d'évacuation
Vis
des condensats
Tuyau d'évacuation
des condensats
Fixation (bleu)
Vis
