Intermatic Grasslin FM1D14 Série Instructions D'utilisation

Instructions d'utilisation
AVERTISSEMENT
• Débrancher l'alimentation électrique avant la pose
• Effectuer le câblage du FM1D14 en conformité avec les exigences du
code de l'électricité en vigueur.
Données techniques
Entrée :
12 V c.c. (FM1D14-12)
24 V c.a. et V c.c., 50/60 Hz (FM1D14-24)
120 à 277 V c.a., 50/60 Hz (FM1D14-AV)
Sortie :
Contact N.O.
• 15 A, 277 V c.a., usage général
• 10 FLA, 60 LRA, 250 V c.a.
• ½ HP, 120 V c.a.
• 1000 W, 120 V c.a., tungstène
Contact N.F.
• 15 A, 277 V c.a., usage général
• 10 FLA, 60 LRA, 250 V c.a.
• 12 A, 24 V c.c., résistif
Plage de température : +55 ˚C à -40 ˚C (+131 ˚F à -40 ˚F)
Alimentation d'appoint : 2500 heure pleine charge
Description
Ce manuel fournit des instructions
d'installation et de programmation
pour la minuterie série FM1D14.
Montage de la minuterie série FM1D14
La minuterie FM1D14 standard peut être montée en surface à l'intérieur d'un
tableau ou encastrée. Monter la minuterie en fonction des besoins. Se reporter
au dessin coté à la Figure 2.
2.36 in.
[60 mm]
2.13 in.
[54 mm]
Figure 2. Dimensions de la minuterie FM1D14
.14 in
[3.56 mm]
Câblage de la minuterie série FM1D14
Suivre cette procédure pour effectuer le câblage de la minuterie FM1D14.
1. S'assurer que l'alimentation électrique est coupée.
2. Vérifier les caractéristiques d'entrée et de sortie figurant sur la minuterie
pour s'assurer que le produit convient à la tension d'alimentation, à la
charge et à l'utilisation prévus.
3. Effectuer le câblage de la FM1D14. Voir Figure 3.
®
Risque d'incendie ou de choc électrique
• 1 HP, 240 V c.a.
• Régime pilote B300
• 8 A, 277 V c.a., ballast
• ½ HP, 120/240 V c.a.
• 8 A, 277 V c.a., ballast
Timer Day h+ m+
+1h OVR
Reset

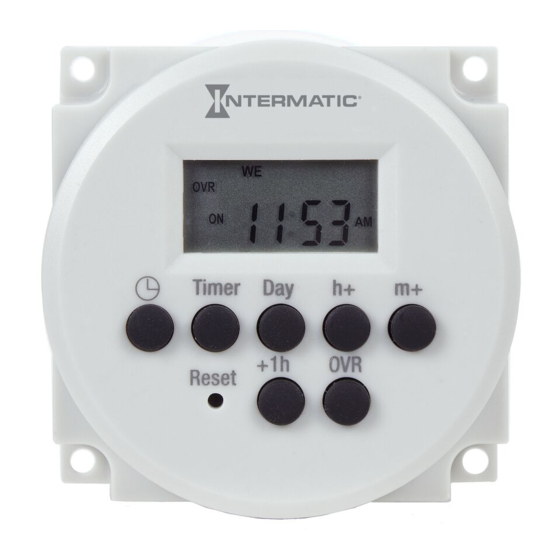

Figure 1. Minuterie FM1D14
1.26 in.
1 2 3 4 5
[32 mm]
.14 in
[3.56 mm]
2.36 in.
[60 mm]
MODÈLE : Série FM1D14
Minuterie 24 heures/7 jours
M
COM
2 3 4
1
Normalement
ouvert
(contact sec)
L1 L2/N Normalement fermé
(contact sec)
Câblage typique (application 12 V c.c.)
-
+
M
COM NO
2
1 3 4
CHARGE
12 V c.c.
(+) (-)
Figure 3. Câblage de la FM1D14 (vue de face)
Réglage de l'heure
Suivre cette procédure pour régler l'heure de la journée et le jour de la semaine.
1. Appuyer brièvement sur le bouton Reset avec un objet émoussé pour
réinitialiser l'appareil. L'écran de la minuterie clignote.
2. Tenir et h+ enfoncés simultanément pour accéder à l'écran 12:00 AM.
3. Effectuer l'une des actions suivantes.
Si...
Le fuseau horaire est
actuellement à l'heure d'été,
Le fuseau horaire est
actuellement à l'heure d'hiver,
4. Tenir enfoncé et appuyer de façon répétée sur h+ pour avancer
jusqu'à l'heure correcte.
5. Tenir enfoncé et appuyer de façon répétée sur m+ pour avancer
jusqu'aux minutes correctes.
6. Tenir enfoncé et appuyer de façon répétée sur Day pour avancer
jusqu'au jour correct.
Programmer des événements
Pour configurer une paire d'évènements ON/OFF, configurer l'évènement ON
puis répéter la procédure pour configurer l'évènement OFF. La minuterie permet
de configurer jusqu'à 7 paires d'évènements ON/OFF.
Appuyer sur le bouton Timer. Les
1.
tirets indiquent qu'aucun évènement
n'est configuré pour l'évènement 1.
Appuyer sur Day pour sélectionner
2.
les jours de la semaine pour
l'évènement ON.
REMARQUE : Pour configurer un
évènement ON :
Un jour particulier
Tous les jours
Les jours de semaine
Les fins de semaine
Du lundi au samedi
Les lundis, mercredis et vendredis
Câblage typique (application 24-277 V c.a.)
M
NO NF COM
2 3 4
5 1
CHARGE
24-277
V c.a.
L1 L2/N
Câblage typique (application 24 V c.c.)
-
+
M
NF COM
2
5 1 3 4
CHARGE
24 V c.c.
(+) (-)
Alors...
Appuyer sur le bouton +1h.
Aller à l'étape 4.
Aller à l'étape 4 pour régler
l'heure courante.
MO TU WE TH FR SA SU
ON
Sélectionner : Le jour souhaité
Sélectionner : MO, TU, WE, TH, FR,
SA, SU
Sélectionner : MO, TU, WE, TH, FR
Sélectionner : SA, SU
Sélectionner : MO à SAT
Sélectionner : MO, WE, FR
NO NF
5
NO NF
5
