c3: Vanne d'arrêt avec raccordement intégré pour le casse-
vide (le cas échéant)
1 Raccordez les joints toriques et les vannes d'arrêt.
2 Raccordez la tuyauterie aux vannes d'arrêt.
3 En cas de raccord au ballon d'eau chaude sanitaire en option,
reportez-vous au manuel d'installation du ballon d'eau chaude
sanitaire.
REMARQUE
Pour une chaudière à gaz tierce: installez un manomètre
dans le système.
REMARQUE
Installez des vannes de purge d'air dans tous les points
hauts.
REMARQUE
Si un ballon d'eau chaude sanitaire en option est installé:
une soupape de décharge de pression (à fournir) avec une
pression d'ouverture de 10 bar maximum (= 1 MPa) doit
être installée sur le raccord d'entrée de l'eau froide
sanitaire conformément à la législation en vigueur.
5.3.2 Fournir le drainage pour la soupape de
décharge de pression
REMARQUE
En cas de surpression, le système libère une partie du
liquide via la soupape de décharge de pression. La
soupape de décharge de pression de l'unité extérieure est
conçue pour s'ouvrir à 3 bars.
Si du glycol a été ajouté au système, prenez les mesures
adéquates afin de le récupérer en toute sécurité lorsque la
soupape de décharge de pression s'ouvre.
Dans tous les cas, vérifiez que le tuyau flexible de la
soupape de décharge de pression est TOUJOURS
débouché afin de libérer la pression.

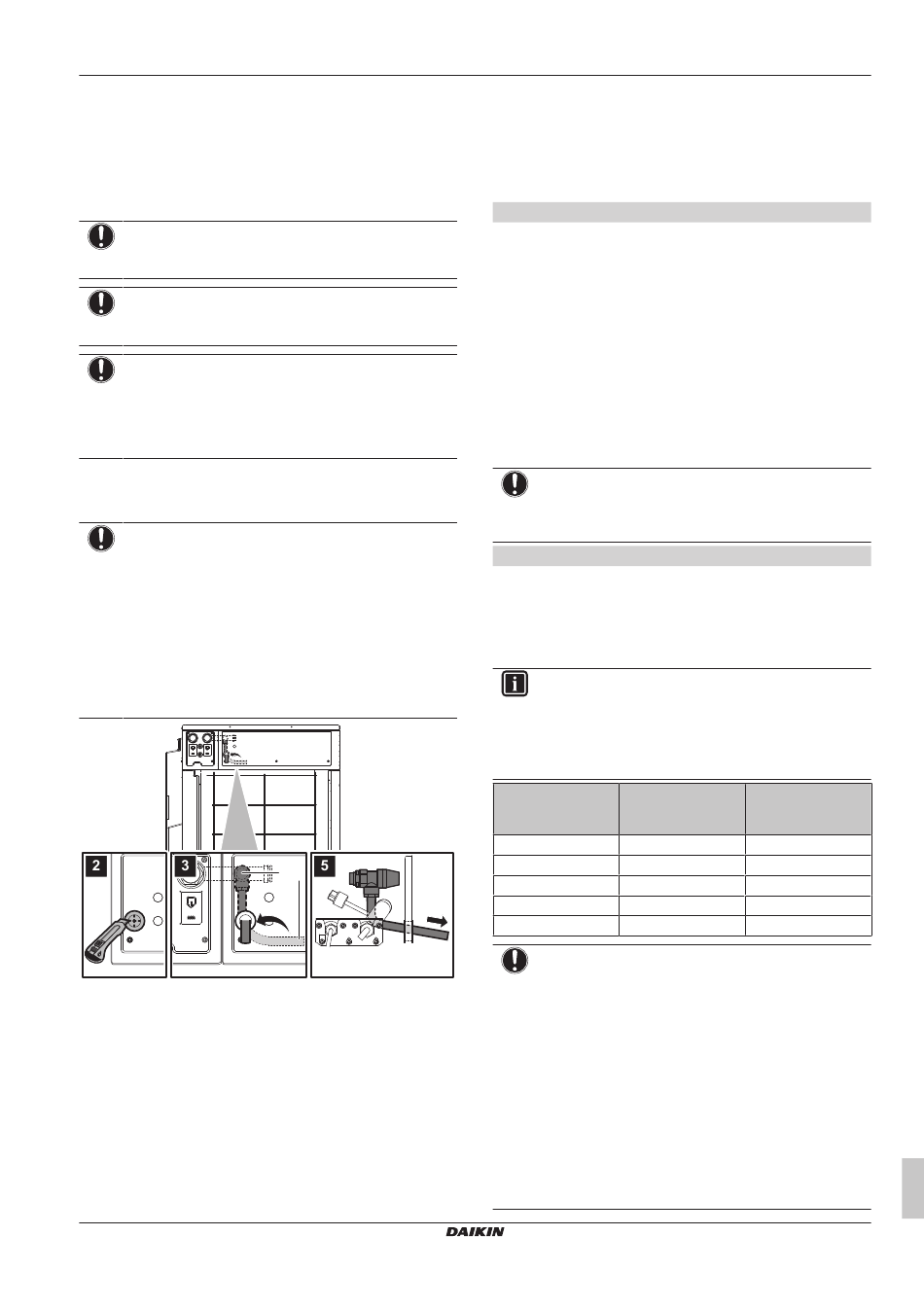

a Soupape de décharge de pression
b Tuyau flexible (évacuation)
1 Ouvrez la plaque supérieure, la plaque avant et la plaque
arrière. Reportez-vous à la section
extérieure" à la page 10.
2 Effectuez une découpe en longueur dans le passe-câble en
caoutchouc sur la plaque arrière.
3 Acheminez le tuyau flexible à travers le passe-câble.
4 Fermez la plaque arrière.
5 Tirez sur le tuyau flexible en exerçant un peu de force afin de
veiller à ce que le tuyau flexible soit incliné vers le bas. Cela
empêche l'eau de stagner et/ou de geler à l'intérieur du tuyau.
EJHA04AAV3
Daikin Altherma H Hybrid
4P530607-1C – 2019.05
a b
"5.1.1 Ouverture de l'unité
6 Fermez la plaque avant et la plaque supérieure.
7 Si du glycol a été ajouté au système, prenez les mesures
adéquates afin de le récupérer en toute sécurité lorsque la
soupape de décharge de pression s'ouvre.
5.3.3

Protection du circuit d'eau contre le gel

Au sujet de la protection antigel
Le gel peut endommager le système. Pour empêcher les
composants hydrauliques de geler, le logiciel est équipé de fonctions
spéciales de protection contre le gel qui incluent l'activation de la
pompe en cas de températures basses.
Cependant, en cas de panne de courant, ces fonctions ne peuvent
pas assurer la protection.
Prenez une des mesures suivantes pour protéger le circuit d'eau
contre le gel:
▪ Ajoutez du glycol à l'eau. Le glycol abaisse le point de congélation
de l'eau.
▪ Installez des vannes de protection antigel. Les vannes de
protection antigel évacuent l'eau du système avant qu'il puisse
geler.
REMARQUE
En cas d'ajout de glycol à l'eau, NE JAMAIS installer de
vannes de protection antigel. Conséquence possible: Du
glycol fuit des vannes de protection antigel.
Protection antigel par glycol
L'ajout de glycol à l'eau abaisse le point de congélation de l'eau.
La concentration nécessaire dépend de la plus basse température
extérieure prévue et si vous souhaitez protéger le système de
l'explosion ou du gel. Pour empêcher le système de geler, il faut plus
de glycol. Ajoutez le glycol en fonction du tableau ci-dessous.
INFORMATIONS
▪ Protection contre l'explosion: le glycol empêche la
tuyauterie d'exploser, mais n'empêche PAS le liquide à
l'intérieur de la tuyauterie de geler.
▪ Protection contre le gel: le glycol empêche le liquide de
geler à l'intérieur de la tuyauterie.
Température Prévention contre
extérieure la plus l'explosion
basse prévue
–5°C 10%
–10°C 15%
–15°C 20%
–20°C 25%
–25°C 30%
REMARQUE
▪ La concentration requise peut différer en fonction du
type de glycol. Comparez TOUJOURS les exigences
du tableau ci-dessus avec les spécifications fournies
par le fabricant du glycol. Si nécessaire, respectez les
exigences formulées par le fabricant du glycol.
▪ La concentration de glycol ajoutée ne doit JAMAIS
dépasser 35%.
▪ Si le liquide dans le système est gelé, la pompe ne
pourra PAS démarrer. N'oubliez pas que si vous
empêchez uniquement le système d'exploser, le liquide
à l'intérieur risque toujours de geler.
▪ Lorsque l'eau est à l'arrêt à l'intérieur du système,
celui-ci est fortement susceptible de geler et de subir
des dommages.
5 Installation
Prévention contre le
gel
15%
25%
35%
—
—
